-8-

Руководство пользователя

АЭК «INTOIS ONE», «INTOIS ONE P»

ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

Транспортирование  АЭК необходимо  производить  в  упакованном  виде  в  за-

крытых транспортных средствах автомобильным, железнодорожным, воздушным или
речным транспортом.

АЭК  следует  хранить  в  заводской  упаковке  в  закрытых  помещениях  с

естественной  вентиляцией  при  температуре  от  –5°С  до  +45°С  с  относительной
влажностью не более 75%.

УСТРОЙСТВО АЭК

АЭК представляет  собой теплообменник,  установленный в  корпусе  вместе с

системой  автоматического  управления.  На  передней  части  корпуса  расположен  блок
управления,  на  задней  стенке  корпуса  установлены  проушины  для  крепления  АЭК  к
стене.  Сверху  справа  и  снизу  на  АЭК  находятся  патрубки  для  монтажа  в  систему
отопления (

рис.1

).

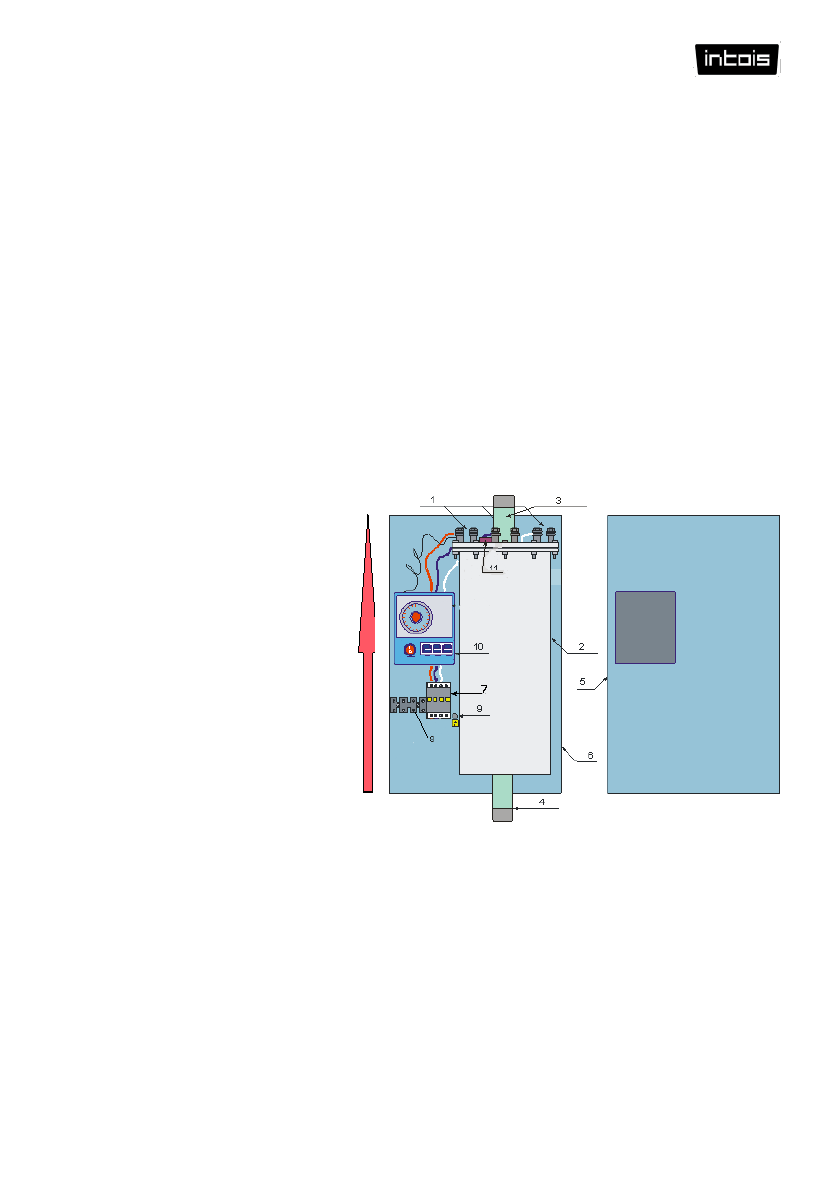

Рис.1.

1.

ТЭНы;

2.

Теплообменник;

3.

Выходной

патрубок

прямой магистрали;

4.

Входной  патрубок  об-
ратной магистрали;

5.

Крышка корпуса АЭК;

6.

Задняя  стенка  корпуса
АЭК;

7.

Магнитный пускатель;

8.

Клеммник  подключения
подводящих

проводов

однофазно-
го/трѐхфазного

пере-

менного тока 220/380В;

9.

Подключение

кабеля

“земля”;

10.

Блок управления АЭК;

11.

Датчик температуры котла и термореле;


Теплообменник  представляет  собой  цилиндрический  сосуд  с  укреплѐнными

в нѐм электронагревателями (ТЭНами), имеющий два отверстия: для подвода и отвода
теплоносителя.

В  верхней  части  бака  установлены:  термореле,  датчик  температуры

теплоносителя.
