- 12 -

Руководство пользователя

АЭК «INTOIS COMFORT MK»

ТРЕБОВАНИЯ К МОНТАЖУ

И ПУСКОНАЛАДОЧНЫМ РАБОТАМ

Подготовка оборудования

!!! ВНИМАНИЕ !!!

Перед началом монтажа АЭК в отопительную систему необходимо произвести протяжку ТЭН и

проверить надежность крепления кабелей в АЭК


Установка и порядок подключения АЭК

АЭК  крепится  к  стене  через  отверстия  которые  находятся  на  задней  крышке,  выходным  патрубком  вверх.  Не  допускается

установка группы безопасности над АЭК (во избежание попадания аварийного сброса теплоносителя на АЭК).

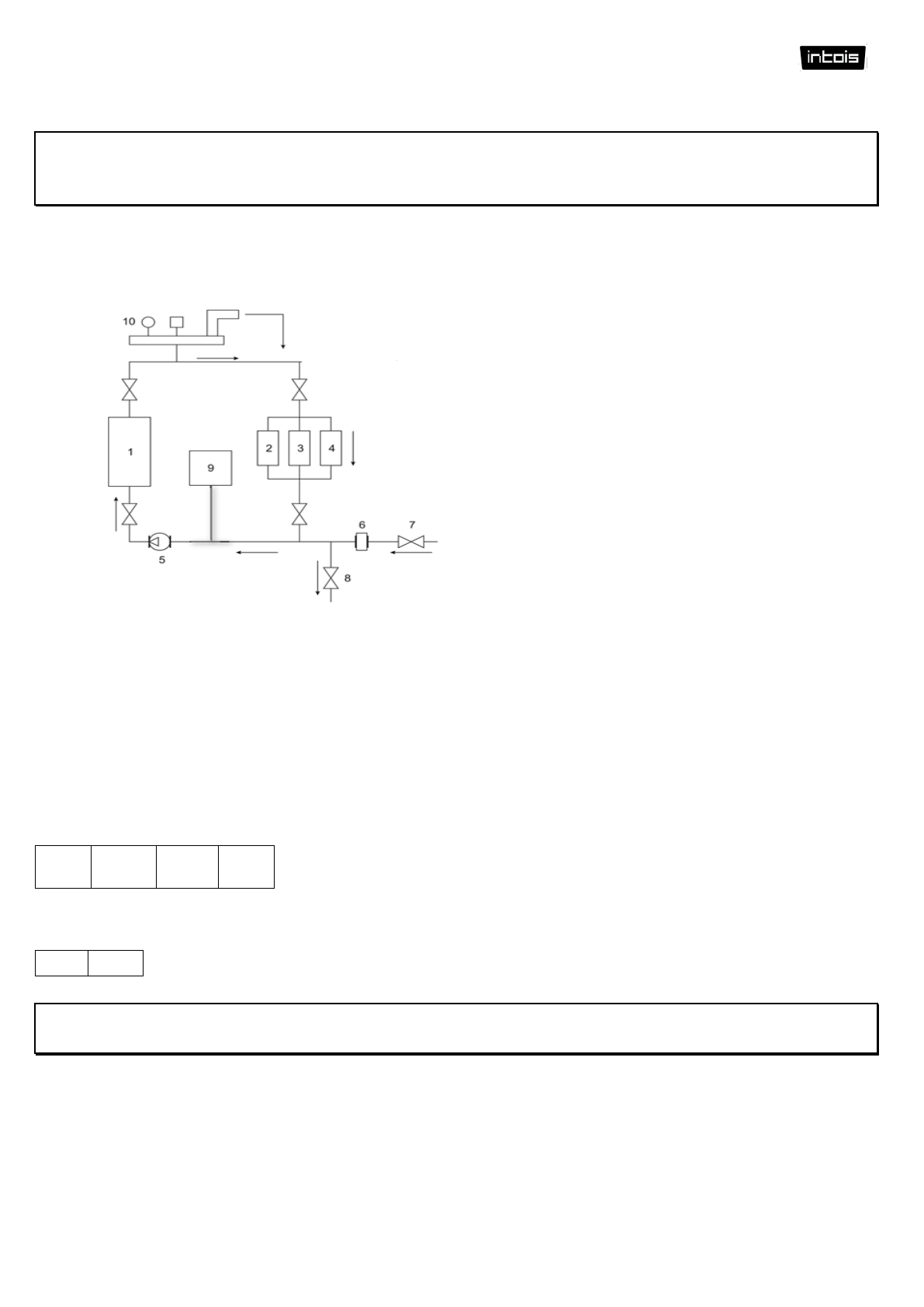

Рекомендуемая (необязательная) схема подключения АЭК к системе теплообеспечения приведена ниже. (рис. 3)


1.

АЭК

2.

3.4. Теплообменники    (радиаторы)

5.

Циркуляционный насос

6.

Фильтр очистки воды

7.

Кран заполнения системы

8.

Сливной кран

9.

Расширительный бак

10.

Группа безопасности

Подключение АЭК к электросети производится с помощью кабеля, сечением соответствующим в таблице технические параметры

п.7,8,9 настоящего руководства. К колодке  поз.8 (рис.2.1 и рис.2.2).

Кабель рабочей (фазной) проводки закрепить к выводам  A, B, C для трехфазной сети.
Нулевой кабель   к выводу N.

  N        A        B       C

Кабель рабочей (фазной) проводки закрепить к выводу А для однофазной сети

N

A

 N      A

!!! ВНИМАНИЕ !!!

Наличие Дифавтомата с стационарной проводке обязательно.

Заземляющий  кабель  подсоединить  к  болту  поз.9  (рис.2.1и  рис.2.2),  предварительно  закрепив  на  нем  специальный  наконечник  из

комплекта поставки. Для заземления следует применять кабель того же сечения, что и фазный.

Датчик  температуры  помещения  крепится  на  стене,  в  защищённом  от  солнечного  света,  сквозняков,  источников  тепла  месте,  на

высоте около двух метров от пола.

Для  подключения  датчика  помещения  используется    провод,  входящий  в  комплект  поставки.  Подводящие  провода  датчиков

температуры подключаются в соответствующие клеммы платы контроллера поз.13 (рис.2.1 и рис. 2.2).
