18

ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ И ТЕХОБСЛУЖИВАНИЮ

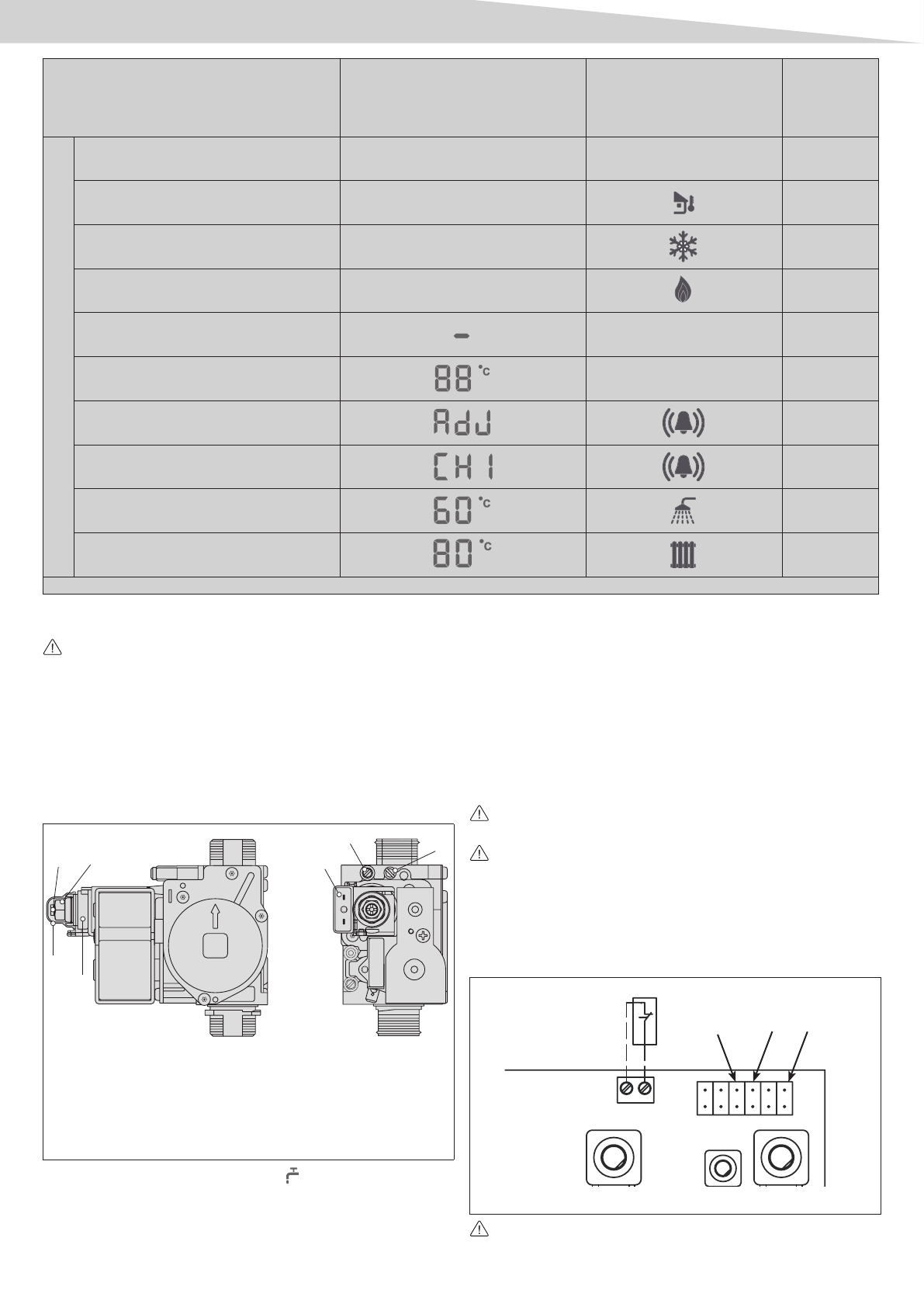

РЕЖИМ КОТЛА

ОТОБРАЖЕНИЕ ДИСПЛЕЯ

ИКОНКА

ГОРЕНИЕ

СВЕТОДИ-

ОДА

Виз

уализ

ация

режим ВЫКЛ

не горит

не горит

не горит

Присутствие внешнего датчика

не горит

н.и.

Запрос противозамораживающей

функции контура отопления

не горит

зеленый

Пламя присутствует

не горит

зеленый

Режим готовности

не горит

(**) зеленый

мигает

Избыточная температура

не горит

(**) зеленый

мигает

Электрическая калибровка минимальной

и максимальной температуры системы

отопления

зеленый

Функция «трубочист»

зеленый

Запрос контура горячего водоснабже-

ния

зеленый

Запрос контура отопления

зеленый

(*) мигание 0,5 секунд вкл. - 5 секунд выкл.

Проверка газовой регулировки

  Регулировки  давления  должны  осуществляться  только  квали-

фицированным техническим персоналом.

Доступ  к  внутренним  компонентам  осуществляется  путем  снятия  ко-

жуха и поворачивания панели управления в соответствии с указания-

ми предыдущих разделов.

Регулировка  максимальной  и  минимальной  мощности  -  контур

горячего водоснабжения

Открутить  винт  точки  тестирования  давления  расположенного  внизу

газового клапана на приблизительно два оборота и подсоединить ма-

нометр. Отсоединить компенсационную трубу воздушной коробки.

1

2

3

4

5

6

7

1 Гаечный ключ регулировки минимума контура горячего водоснабжения

2 Гайка регулировки максимального выхода

3 Защитная крышка

4 Катушка

5 Давление снизу клапана

6 Крепления разъема

7 Крепление компенсационной трубы воздушной коробки

рис. 4.8

Перевести  переключатель  в  положение    (лето)  (рис.  4.1)  и  повер-

нуть  переключатель  настройки  температуры  контура  горячего  водо-

снабжения  на  максимум.  Включить  котёл  и  проверить,  что  показания

манометра являются стабильным или при помощи миллиамперметра,

совместимого с модулятором, проверить, что модулятор поставляется

с максимально допустимым током (от 120 мA до 165 мA для G20 и GPL).

Осторожно  снять  защитный  колпачок  с  регулировочных  винтов  при  ис-

пользовании отвертки в качестве рычага. При помощи ключа CH10, пере-

местить гайку регулировки максимальной мощности в целях достижения

значения, указанного в справочной таблице. Отсоединить один из модуля-

торных разъемов. Подождать пока показания давления на манометре не

стабилизируются на минимальном значении. Посредством гаечного ключа

повернуть красный винт регулировки контура горячего водоснабжения на

минимум и произвести калибровку до отображения на манометре значе-

ния, указанного в таблице данных. Вновь подсоединить к разъему модуля-

тора. Закрыть кран горячей воды. Осторожно заменить защитную крышку

на регулировочных винтах.

Электрическая  регулировка  минимума  и  максимума  контура  ото

-

пления

  Функция  «электрической  регулировки”  активируется  и  дезакти-

вируется только через перемычку (JP3).

  Плата электрического контура под напряжением (230 Вольт).

Для выполнения калибровочных операций, следует действовать сле-

дующим  образом:  Открутить  винт  точки  тестирования  давления  рас-

положенного внизу газового клапана на приблизительно два оборота

и подсоединить манометр. Выключить котёл, снять кожух и получить

доступ к плате контура. Установить перемычку JP3 (рис. 4.9) для под-

ключения ручек на панели управления для регулировки минимальной

и максимальной температуры системы отопления.

рис. 4.9

+

t

JP

1

JP

2

JP

3

RT

T1

T2

JP

4

JP

5

JP

6

X5

Проверить,  что  переключатель  находится  в  зимнем  режиме  при

переключателе  регулировки  температуры  контура  отопления  на

минимуме.

 JP3

 JP4  JP6
