24
• Подставка–основа для монтажа пульта управления

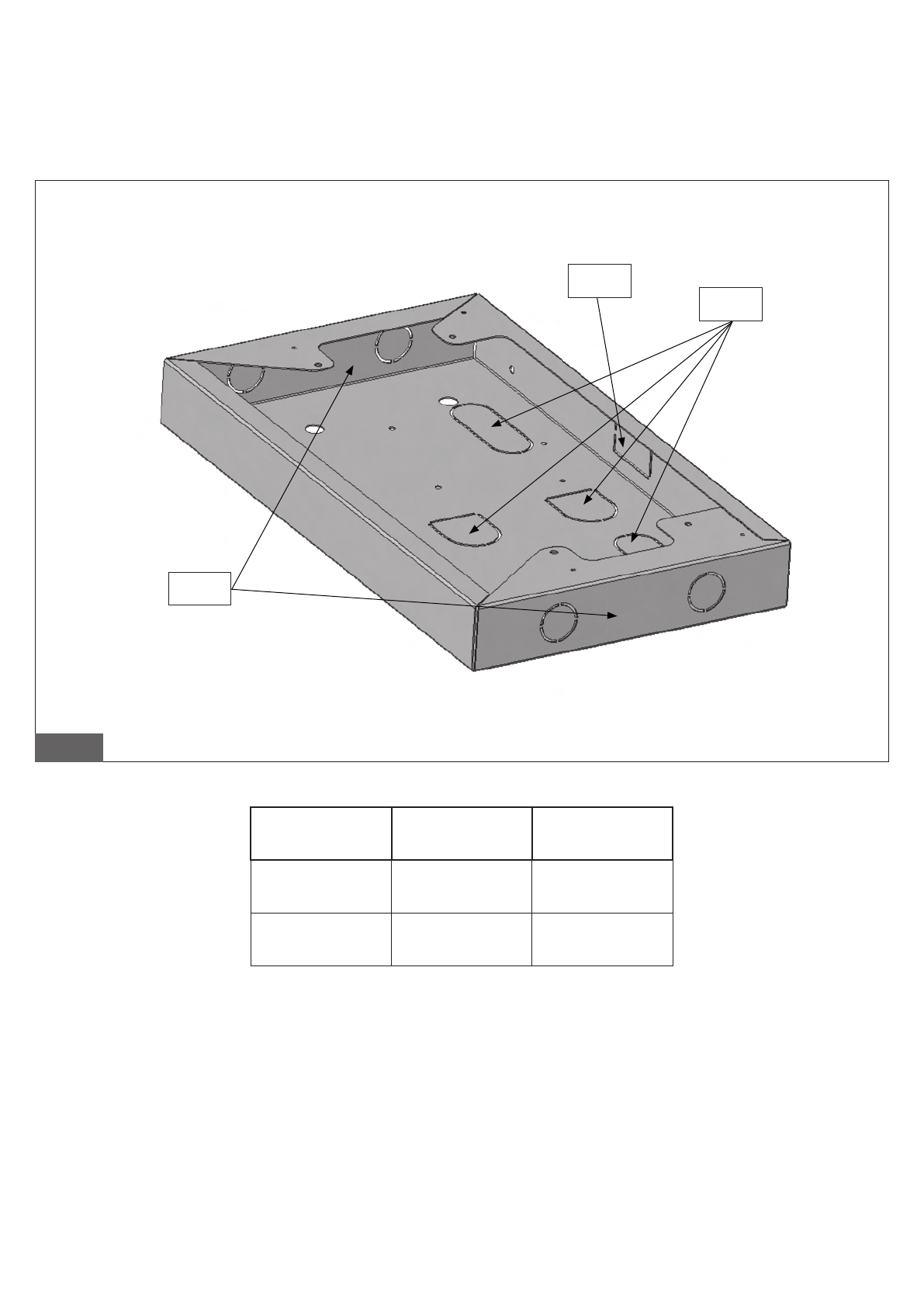

На рисунке 12 изображена подставка-основа, используемая для монтажа пульта управления на корпусе котла.
Намеченные нижние (
А
) и боковое прямоугольное (
С
) отверстия могут быть использованы для провода капилляров (в случае
использования держателя для фиксации).
В случае необходимости, имеется возможность использовать дополнительные боковые отверстия (
В
) для вывода соединений
модели PG 21 (невходят в комплект), для подведения электрических подключений.
рис. 12
Мод.
Отверстия для
подведения кабеля
Отверстия для
подведения
70÷1300 kW
A - B
A
1400÷3500 kW
B
C
A
C
B
