• Установка пульта управления в комплекте с подставкой-опорой (мод. 1400
÷
3500 кВт)

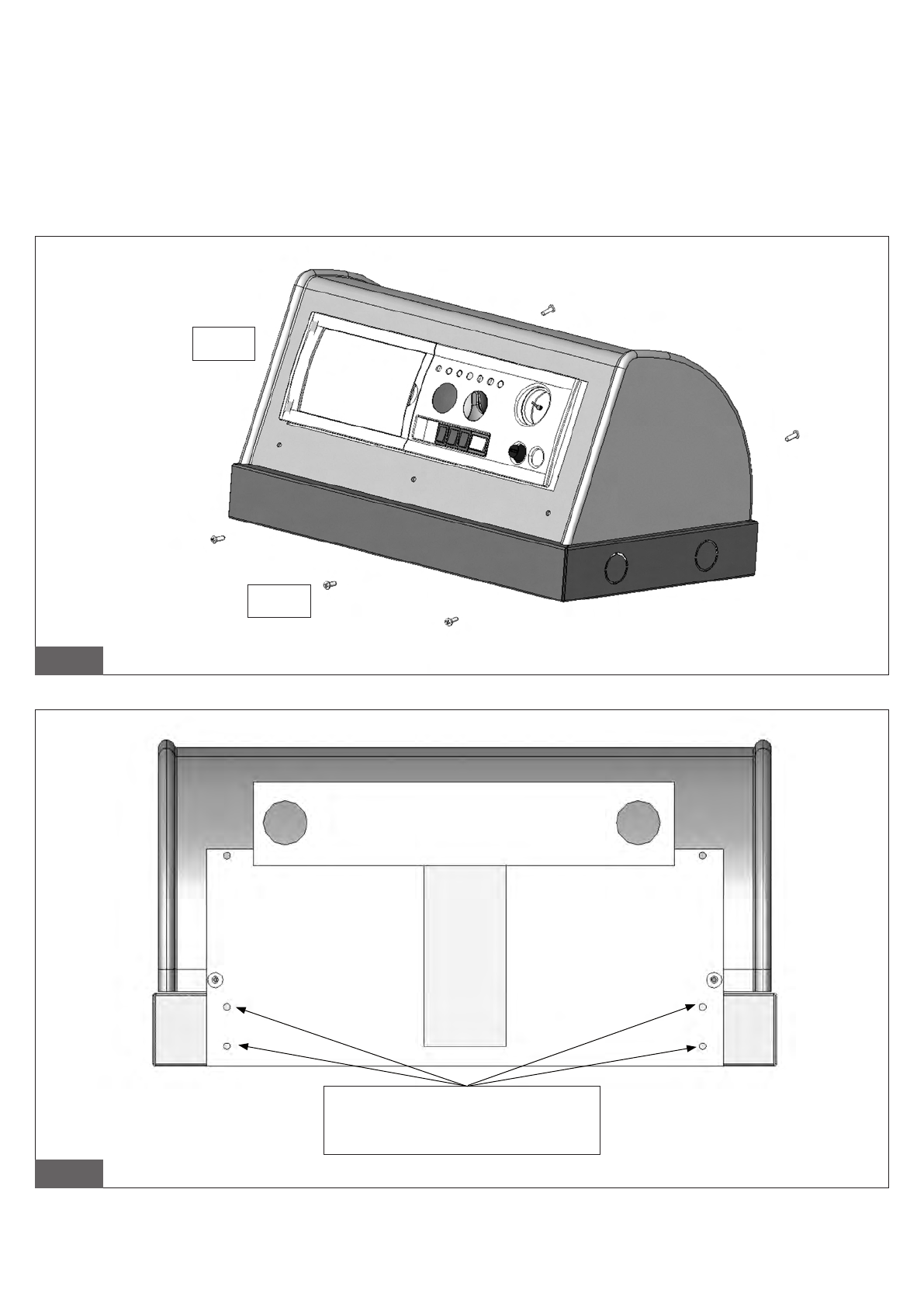

Установка пульта управления в собранном виде (вместе с подставкой–опорой и держателем) состоит из четырех фаз:
1)
выполнить подготовительные операции, как указано на рисунках 13, 14 и 15, подготовить электрические подключения
пульта управления;
2)
установить в исходное положение верхнюю (защитную) часть корпуса пульта (
A
, рис. 21), закрепив ее с помощью
соответствующих винтов (
B
, рис. 21);
3)
соединить предварительно закрепленный на подставке-опоре (
C
, рис. 23) пульт управления с держателем (
D
, рис. 23),
используя соответствующие винты М4 (
E
, рис. 22 и 23);
4)
осуществить электрические подключения пульта управления и закрепить его на корпусе котла используя соответствующие
винты (рис. 24 и 25).
Отверстия для фиксации подставки-
опоры; использовать предназначенные
для этого винты M4
рис. 22
рис. 21
B
A
