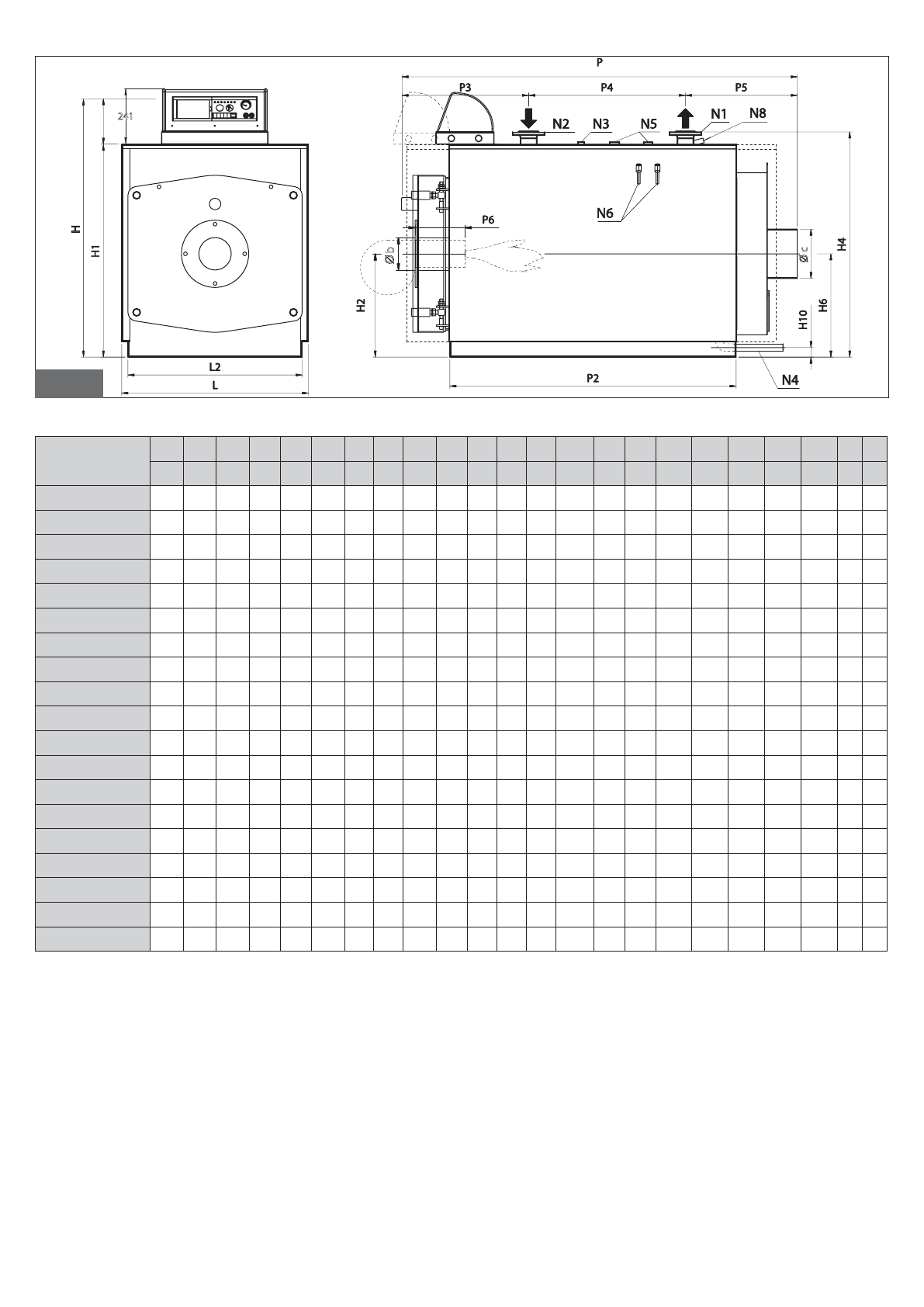

2.2. Габариты
Ø
b
ØØ c
241
МОДЕЛЬ
H
H1
H2
H4
H6
H10
L
L2
P
P2
P3
P4
P5
P6
Øb
Øc
N1
N2
N3
N4
N5
N6 N8
мм
мм
мм
мм
мм
мм
мм
мм
мм
мм
мм
мм
мм
мм
мм
мм
DN/in DN/in DN/in DN/in DN/in
in
in
RODI DUAL 70
1030
855
415
911
415
54,5
750
700
994
630
413
240
402
200-250
130
200
50
50
1”
1”
-
1/2” 1/2”
RODI DUAL 80
1030
855
415
911
415
54,5
750
700
994
630
413
240
402
200-250
130
200
50
50
1”
1”
-
1/2” 1/2”
RODI DUAL 90
1030
855
415
911
415
54,5
750
700
1119
755
513
265
417
200-250
130
200
50
50
1”
1”
-
1/2” 1/2”
RODI DUAL 100
1030
855
415
911
415
54,5
750
700
1119
755
513
265
417
200-250
130
200
50
50
1”
1”
-
1/2” 1/2”
RODI DUAL 120
1030
855
415
911
415
54,5
750
700
1119
755
513
265
417
200-250
130
200
50
50
1”
1”
-
1/2” 1/2”
RODI DUAL 150
1080
905
440
961
440
54,5
800
750
1364 1000 513
475
452
200-250
160
250
50
50
1”
1”
-
1/2” 1/2”
RODI DUAL 200
1080
905
440
961
440
54,5
800
750
1364 1000 513
475
452
200-250
160
250
50
50
1”
1”
-
1/2” 1/2”
RODI DUAL 250
1080
905
440
961
440
54.5
800
750
1614 1250 513
725
376
200-250
160
250
50
50
1”
1”
-
1/2” 1/2”
RODI DUAL 300
1180 1005
490
1061
490
54,5
900
850
1614 1295 523
700
467
200-250
180
250
65
65
1”
1”
-
1/2” 1/2”
RODI DUAL 350
1180 1005
490
1061
490
54,5
900
850
1864 1500 523
980
437
200-250
180
250
65
65
1”
1”
-
1/2” 1/2”
RODI DUAL 400
1190 1015
500
1095
500
50
940
890
1872 1502 600
850
422
230-280
225
250
80
80
1”
1”
1”1/4
(1)
1/2” 1/2”
RODI DUAL 500
1380 1205
610
1285
610
60
1160 1110 1946 1502 663
850
437
270-320
225
300
80
80
1”
1”1/4
1”1/4 1/2” 1/2”
RODI DUAL 620
1380 1205
610
1285
610
60
1160 1110 2235 1792 663 1150 427
270-320
225
300
80
80
1”
1”1/4
1”1/4 1/2” 1/2”
RODI DUAL 750
1510 1335
675
1417
675
60
1290 1240 2247 1753 704 1100 451
270-320
280
350
100
100
1”
1”1/4
1”1/2 1/2” 1/2”
RODI DUAL 850
1510 1335
675
1417
675
60
1290 1240 2247 1753 704 1100 451
270-320
280
350
100
100
1”
1”1/4
1”1/2 1/2” 1/2”
RODI DUAL 950
1510 1335
675
1417
675
60
1290 1240 2497 2003 704 1200 596
270-320
280
350
100
100
1”
1”1/4
1”1/2 1/2” 1/2”
RODI DUAL 1020
1660 1485
750
1568
750
60
1440 1390 2477 2003 704 1200 596
270-320
280
400
125
125
1”
1”1/4
1”1/2 1/2” 1/2”
RODI DUAL 1200
1660 1485
750
1568
750
60
1440 1390 2477 2003 704 1200 596
270-320
280
400
125
125
1”
1”1/4
1”1/2 1/2” 1/2”
RODI DUAL 1300
1660 1485
750
1568
750
60
1440 1390 2477 2003 704 1200 596
270-320
280
400
125
125
1”
1”1/4
1”1/2 1/2” 1/2”
(1) Только с одним соединением
N1
Подача на контур отопления
N2
Возврат из контура отопления
N3
Подключение приборов
N4
Подключение заполнения/сливa системы
N5
Подключение предохранительного клапана/oв
N6
Колодцы для бульбобразных измеряющих устройств
N8
Колодец контроля
рис. 2
Мoд. 70÷1300
