13

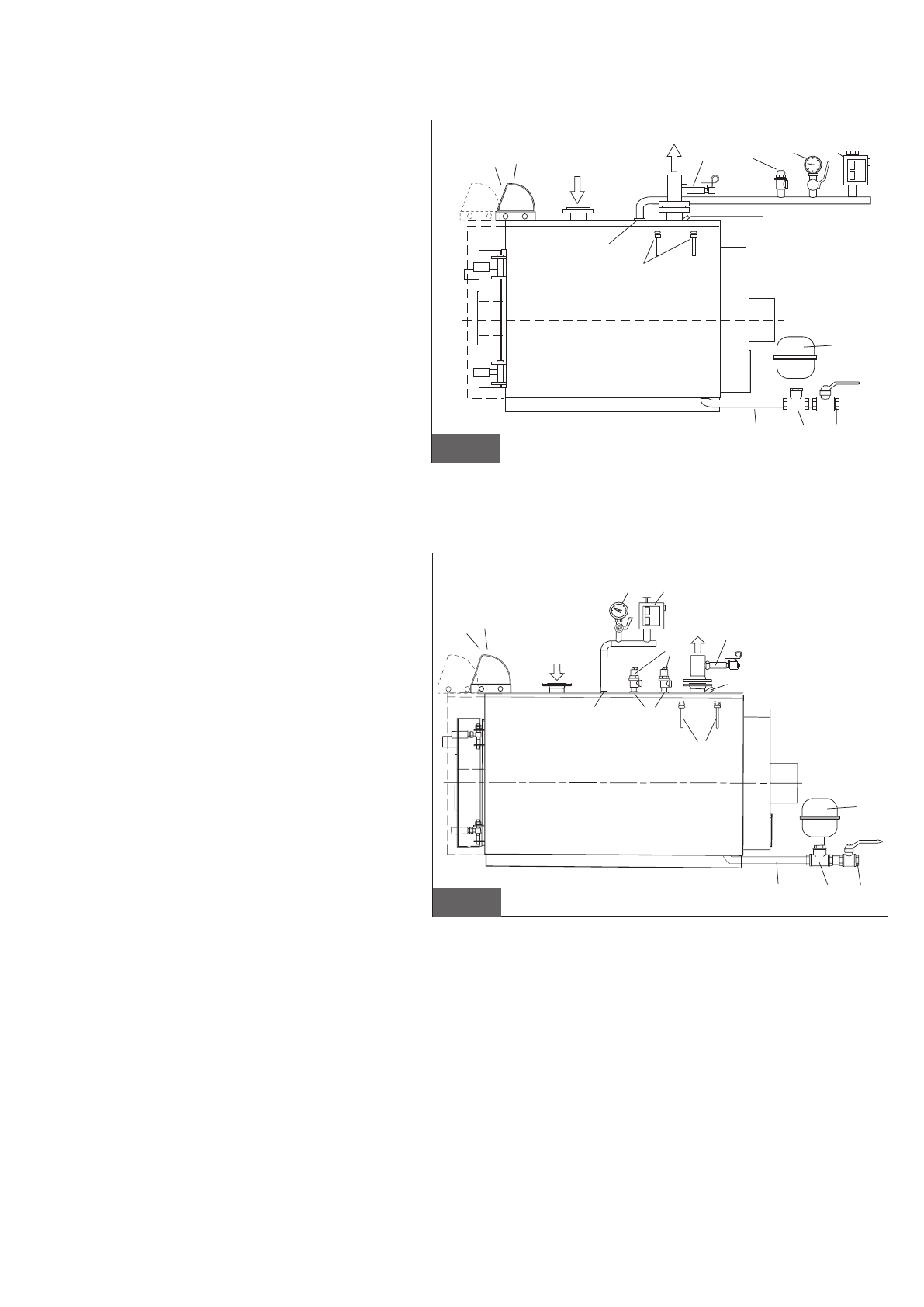

3.2.3. Подключение к гидравлической системе
3.2.3.1. Водяная отопительная система с закрытым расширительным баком
Мощность в топочной камере ≤ 300.000 ккал/час, давление 5 бар (pис. 4)
На котле должны устанaвливаться:
a
- Предохранительный клапан
b
- Расширительный бак (подключенный с помощью трубы с
диаметорм ≥ 18 мм)
c
- Регулирующие термостаты
d
- Предохранительный термостат
e
- Блокирующий термостат
f - Колодец для термометра контроля
g
- Манометр с фланцем для манометра контроля
h - Клапан теплового выброса или клапан отсечки топлива
N1
- Подача
N2
- Возврат
N3
- Подключение приборов
N4
- Нижнее подключение:
N4b
- Подключение расширительного бака
N4c -
Заполнение / Слив
N6 - Колодцы для бульбобразных измеряющих устройств
(термометра, термостата регуляции, предохранительного
термостата, термостата активации насоса).
N2
N1
h
a
g
e
f
b
N4c
N4b
N4
c d
N6
N3
3.2.3.2. Водяная отопительная система с закрытым расширительным баком
Мощность в топочной камере > 300.000 ккал/час, давление 5 бар (рис. 5)
На котле должны устанавливаться:
a
-1 Предохранительный клапан
2 Предохранительный клапан при мощности P > 500.000
ккал/час
b
- Расширительный бак
c
- Регулирующие термостаты
d
- 1-ый предохранительный термостат
f
- Блокирующий термостат
g - Колодец для термометра контроля
h
- Манометр с фланцем для манометра контроля
i - Клапан теплового выброса или клапан отсечки топлива
N1
- Подача
N2
- Возврат
N3
- Подключение приборов
N4
- Нижнее подключение:
N4b
Подключение расширительного бака
N4c
Заполнение / Слив
N5
- Подключение предохранительных клапанов
N6 - Колодцы для бульбобразных измеряющих устройств
(термометра, термостата регуляции, предохранительного
термостата, термостата активации насоса).
c
d
N2
N1
i
a
f
h
g
N6
N5
N3
b
N4c
N4b
N4
•
Убедиться в том, что давление воды, измеренное в месте, расположенном после переходного клапана на линии подачи, не
превышает показателя, указанного в этикетке изделия (котел, бойлер и т.п.).
•
В связи с тем, что во время работы повышается давление воды в системе, необходимо убедиться в том, что показатель
максимального давления не превышает значения, указанного на этикетке изделия (5 бар).
•
Убедиться в том, что выполненныe подключения отводов из предохранительных клапанов котла и бойлера (при его
подключении) к воронке слива таким образом, предотвращающим затопления помещения, в случае срабатывания этих
клапанов.
•
Убедиться в том, что трубы отопительной и водоподающей систем не используются с целью организации заземления
электросистемы: так как в случае такого использования за короткий период могут наблюдаться серьезные повреждения
труб, котла, бойлера и отопительных радиаторов.
•
После заполнения системы рекомендуется закрыть кран и оставить его в таком положении без изменений. Tаким образом,
cуществование возможных утечек воды в системе отопления, приведет к снижению давления на манометре.
рис. 4
рис. 5
