окружающего котел.
Котел обязательно должен
быть установлен в помещении,
отвечающем требованиям
действующих спецификаций
и стандартов,
упомянутых
и считающихся полностью
приведенными в настоящем
документе.
3.2.5 Газоотводящая система
Котел оснащен патрубком
отвода газов, подсоединяемый
к дымоходу диаметром 150
мм.
Что касается отвода газов
в атмосферный воздух,
следовать указаниям
действующих спецификаций
и стандартов,
которые
считаются полностью
приведенными в настоящем
документе.
Газоотводные трубы от котла
подсоединяются к дымоходу,
отвечающий требованиям
действующих стандартов,
которые считаются
полностью приведенными в
настоящем документе.
Ниже приводятся некоторые
обязательные требования к
дымоходам и газоотводным
трубам:
* диаметр должен быть
не меньше диаметра
выпускной трубы котла; при
использовании дымоходов
с квадратным или
прямоугольным сечением
внутреннее сечение следует
увеличить на 10% относительно
сечения соединения котла;
* при изготовлении
следует использовать
водонепроницаемый материал,
устойчивый к температуре
газов и воздействию
образующихся кислых
конденсатов;
* низкая теплопроводимость,
достаточная механическая
прочность, полная
герметичность,
соответствующие высота и
сечение;
* вертикальное направление
(для дымоходов) и постоянное
сечение без сужений;
* выпускной терминал должен
быть в состоянии обеспечить
эффективный и непрерывный
вывод газов при любых
атмосферных условиях;
* выпускной терминал должен
возвышаться минимум на 0,5
м над любой конструкцией в
радиусе 5 м.
3.2.6 Выбор и установка
горелки
При выборе горелки для
определенного котла
проверьте соответствуют
ли ее тех. характеристики
аналогичным параметрам
котла.
Горелка должна иметь
маркировку СЕ.
Горелка крепится к передней
плите котла с помощью
четырех винтов. В плите
выполнены четыре резьбовых
отверстия М8 по окружности
диаметром 150 мм. Если
крепежные приспособления
горелки расположены
иначе, следует использовать
переходное устройство.
Максимальный диаметр
головной части горелки может
быть 108 мм. Стандартный
диаметр отверстия в
изоляционном материале
может быть oкoлo 83
мм
(для моделeй 23, 33 и 43) и
oкoлo 103 мм (для моделeй
53, 63 и 73): если головка
горелки имеет больший
диаметр, следует расширить
отверстие, если же она имеет
меньший диаметр, добавьте
изоляционный материал,
чтобы защитить горелку от
воздействия пламени (рис. 5).
BНИМАНИЕ
При изменении диаметра
огнеупорной части передней
плиты котла под конкретную
горелку неоходимо
проявлять исключительную
осторожность ввиду
хрупкости материала.
Котел снабжен
семиполюсной вилкой для
электроподсоединения к
горелке (рис. 6).
3.2.7 Измерение КПД в ходе
работы
Для определения КПД горения
следует выполнить следующие
операции:
* измерить температуру
воздуха для горения;
* измерить температуру
отходящих газов, провести
анализ содержания СО
2
в отходящих газах, через
специальное отверстие в
газоотводящей трубе.
Проводить специальные
замеры при работе котла на
устанoвившемся режиме.
3.2.8 Подсоединение к
газовой сети (для котлов с
горелкой на газе)
Газоподающая труба должна
иметь сечение, равное или
превышающее сечение трубы,
используемой внутри горелки.
Соблюдать требования
действующих спецификаций
и стандартов, упомянутых
и считающихся полностью
приведенными в настоящем
документе.
Следует помнить, что перед
вводом в действие внутренней
газораспределительной
системы, т.е. перед

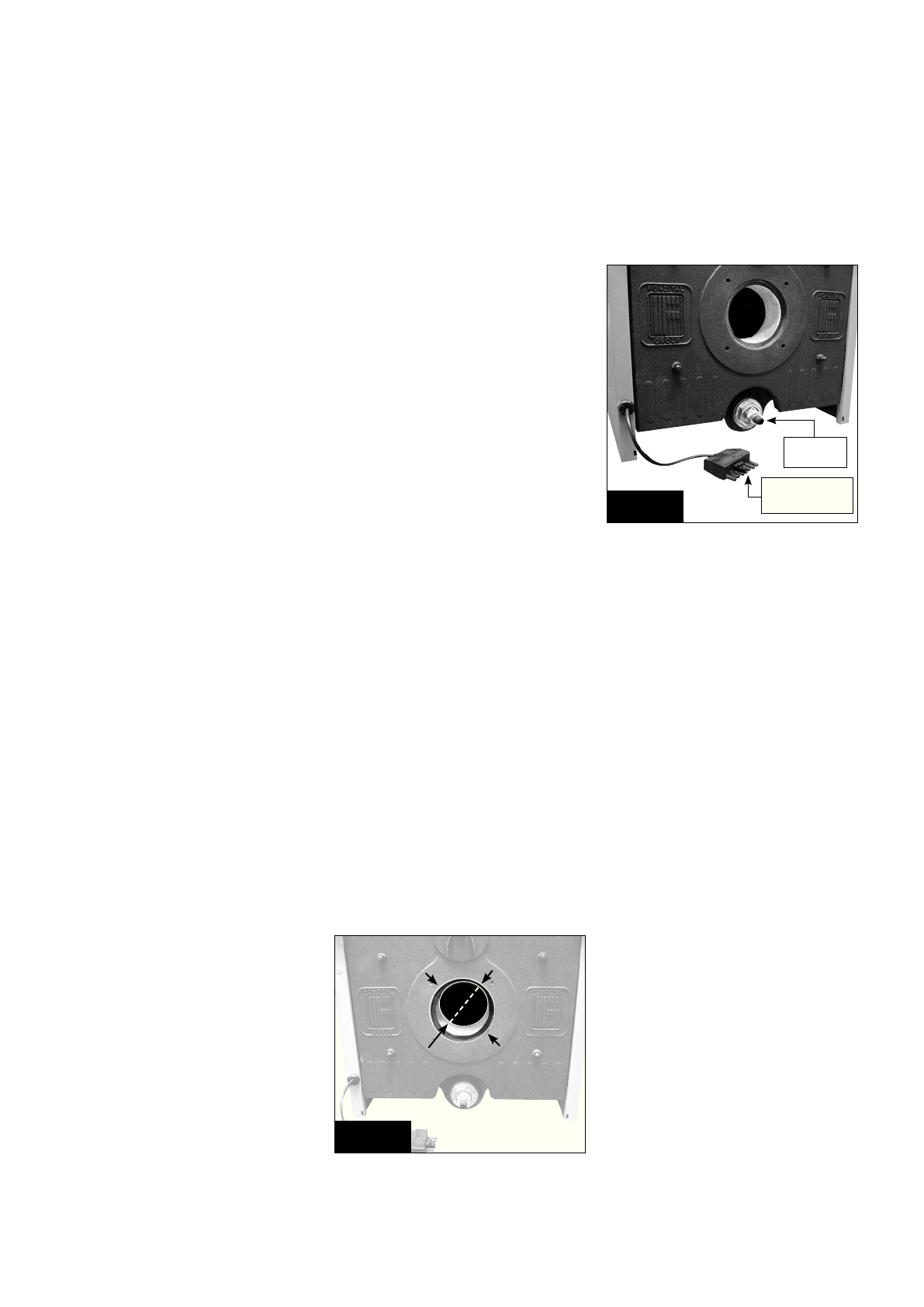

11
p
и
c
. 5
ø 83-103
Диаметр
отверствия
огнеупорной
части
ø 108
Максимальный
диаметр
головки
горелки
p
и
c
. 6
Сливной
кран
Семиполюсная
вилка
