Котел Fondital Elba Dual 33 - инструкция пользователя по применению, эксплуатации и установке на русском языке. Мы надеемся, она поможет вам решить возникшие у вас вопросы при эксплуатации техники.
Если остались вопросы, задайте их в комментариях после инструкции.
"Загружаем инструкцию", означает, что нужно подождать пока файл загрузится и можно будет его читать онлайн. Некоторые инструкции очень большие и время их появления зависит от вашей скорости интернета.
R 2 - 3
R 2 - 6
R 2 - 7
R 4 - 1
R 2 - 2
b
k
b
l
g
R 8 - 2
g
R 7 - 1
g
R 7 - 2
v
R 5 - 1
v
R 5 - 2
L 1
L 3
L 5
b k
R 1 - 3
M N
F u 1
1
2
R 3 - 6
r
R 3 - 5
b r
R 3 - 4
a
P C
1 2
11
1 0
9
T S
R 3 - 2
g n
R 6 - 1
y
R 6 - 2
v
R 3 - 1
v
R 3 - 3
y
R 2 - 5
R 2 - 4
R 2 - 1
g
R 8 - 1
R 4 - 2
R 4 - 3
r
R 1 - 4
3
4
5
T M
R
7
6
PA
b
r
b l
R 1 - 1
b r
R 1 - 2
b l
R 6 - 4
b r
R 6 - 3
I G
L 4
L 1
N
S 3
B R
N
P C B 1
(2
)P
R
6
(3
)P
R
5
TA
F
N
2 3 0 Va c
5 0 H z
M
T
L
N
b l
( 1 ) P R 1
(4
) P
R
3
2
1
1 a
2 a
C
1
2
C
1
2
2
C
b
r
y
g
n
b
l
b
l
b
r

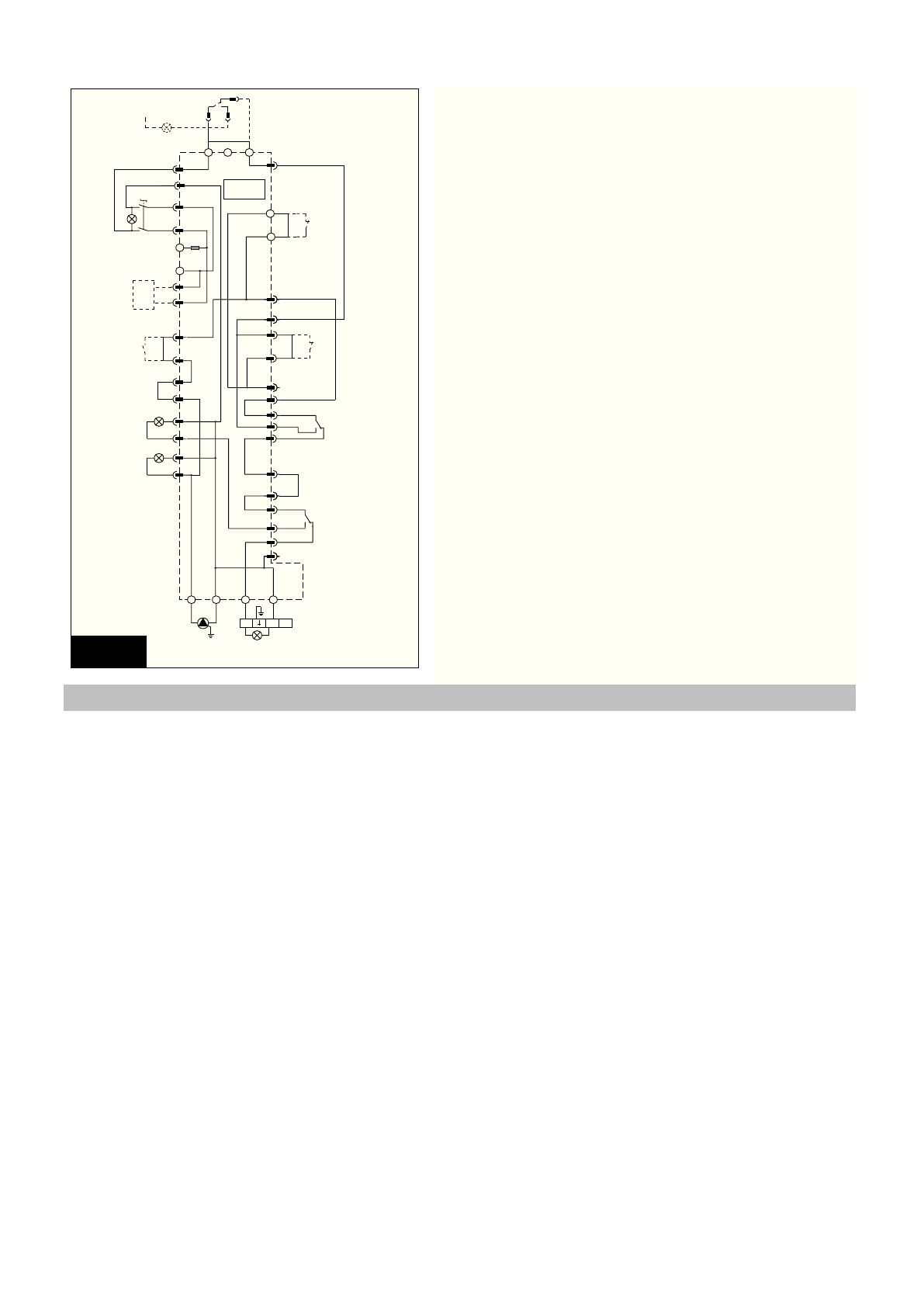

3.5.3 Топографическая схема
Условные обозначения:
IG:
общий выключатель [на печатной плате обозначено как «on/
off»]
L1:
индикатор отсутствия воды (опция)
L3:
индикатор насоса отопления
L4:
индикатор работы горелки
L5:
индикатор предохранит. термостата
L6:
индикатор блокировки горелки (опция)
MT:
двигатель таймера (опция) [на печатной плате обозначено
как «TIMER»]
TM:
контакт таймера (опция) [на печатной плате обозначено как
«TIMER»]
PA:
реле давления [на печатной плате обозначено символом
реле давления]
MN:
термостат минимальной температуры (опция) [на печатной
плате обозначено как «Tm»]
TA:
комнатный термостат
R:
термостат отопления [на печатной плате обозначено как
«Tr»]
TS:
предохранительный термостат
Fu1:
плавкий предохранитель F4A 250В
BR:
горелка
PC:
насос отопления
PCB1:
печатная плата отопления
Примечания:
(1) PR1: убрать перемычку и подсоединить «PA»
(2) PR6: убрать перемычку и подсоединить «TM»
(3) PR5: убрать перемычку и подсоединить «MN»
(4) PR3: убрать перемычку и подсоединить «TA»
15
Для обеспечения эффективности
и правильной работы устройства
необходимо ежегодно проводить
текущее тех. обслуживание
согласно нижеприведенному
графику.
Операции по ремонту и тех.
обслуживанию котла должны
проводиться квалифицированным
персоналом.
Производитель рекомендует
пользователям своих изделий
обращаться по вопросам
тех. обслуживания и ремонта
в фирменные центры тех.
обслуживания, гарантирующие
оптимальное выполнение данных
работ.
Перед проведением операций
тех. обслуживания, в ходе
которых необходимо заменять
компоненты и проводить
чистку внутренней части котла,
необходимо отсоединить
устройство от электрической
сети.
График тех. обслуживания
Текущее тех. обслуживание
включает
следующие операции:
- общий контроль состояния котла;
- контроль герметичности газовой
системы котла и линии подачи газа
или диз. топлива в котел;
- контроль включения котла;
- контроль параметров горения
посредством анализа газов (при
отдельной установке котла, эта
проверка проводится раз в два
года; при каскадной установке
нескольких котлов проверка
проводится ежегодно);
- контроль целостности и степени
износа уплотнений газоотводных
труб;
- контроль целостности
предохранительных устройств
котла;
- контроль отсутствия утечек воды
и коррозии соединений в котле;
- контроль работы
предохранительного клапана
системы;
операции по чистке (котел в
холодном состоянии):
- общая чистка внутренней части
котла;
- чистка горелки и, при
необходимости, новая калибровка
горелки в соответствии с
указаниями изготовителя котла (см.
раздел по контролю горения);
- чистка вентиляционной решетки
помещения, где установлен котел
- чистка газовыводного тракта
теплообменника: данную чистку
можно выполнять при помощи
трубопрочистных ершиков
и аспираторов для удаления
остатков копоти со стенок и ребер
теплообменника.
Как альтернативный вариант,
можно использовать специальные
химические вещества, соблюдая
инструкции по их применению.
Запрещается использовать
для чистки теплообменника
легковозгораемые вещества, как
например бензин, растворители
и т.д.
При повторном монтаже передних
плит проверить состояние
уплотнений:
при наличии
сомнений в их эффективности, их
следует заменить.
В случае первой неисправности
необходимо проверить:
- декларацию о соответствии
отопительной системы;
- тех. паспорт.
Кроме этого, проверить:
- годность помещения для
установки данного котла;
- вентиляционные отверстия
помещения
- газоотводные каналы, их
диаметр и длину;
- правильность установки
котла, согласно инструкциям,
приведенным в настоящем
руководстве.
В случае, если котел не в
состоянии работать правильно
и при отсутствии опасности
для людей, животных и
материальных ценностей
сообщить об этом ответственному
за отопительную систему или
заполнить соответствующую
декларацию.
p
и
c
. 10
4 Тех. oбслуживание
