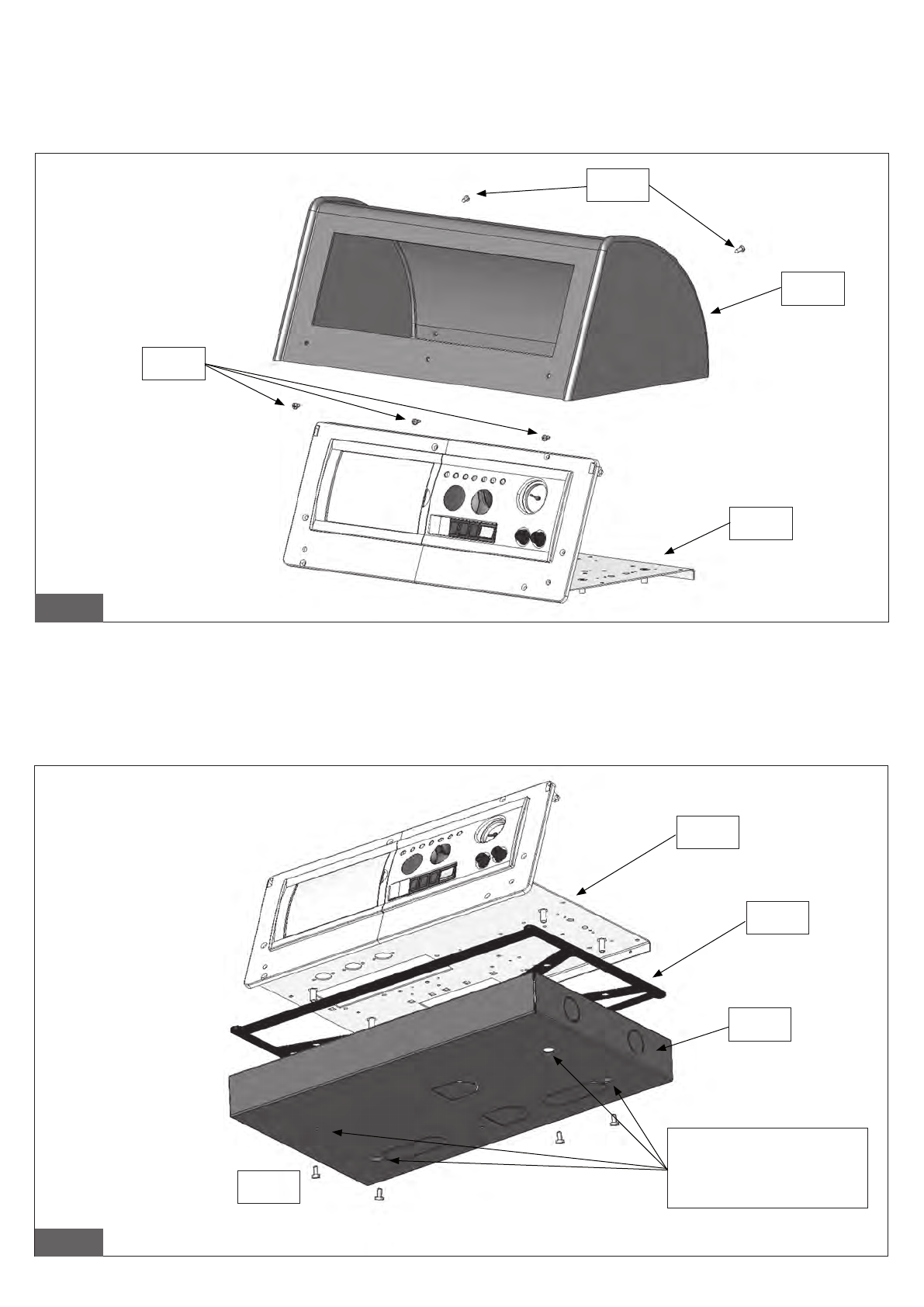

МОНТАЖ ПАНЕЛИ ПУЛЬТА УПРАВЛЕНИЯ
• Снятие верхней части корпуса пульта управления
Для того, чтобы получить возможность установить панель пульта управления (
B
) на котле, необходимо снять верхнюю
(защитную) часть корпуса пульта (
A
), отвинтив фиксирующие винты (
C
), как это изображено на рисунке 13.
рис. 13
A
C
B
C
• Монтаж пластины пульта управления
Зафиксировать пластину пульта управления (
A
) на подставке-основе (
B
), установив предварительно соответствующую
прокладку (
C
), как это указано на рисунке.
Зафиксировать пластину необходимо с помощью соответствующих винтов М5, введенных со стороны нижней части
подставки-основы (
D
).
D
Отверстия для фиксирующих
винтов M5 в нижней части
подставки-основы
A
C
B
рис. 14
