- 15 -

Рисунок

 14

–

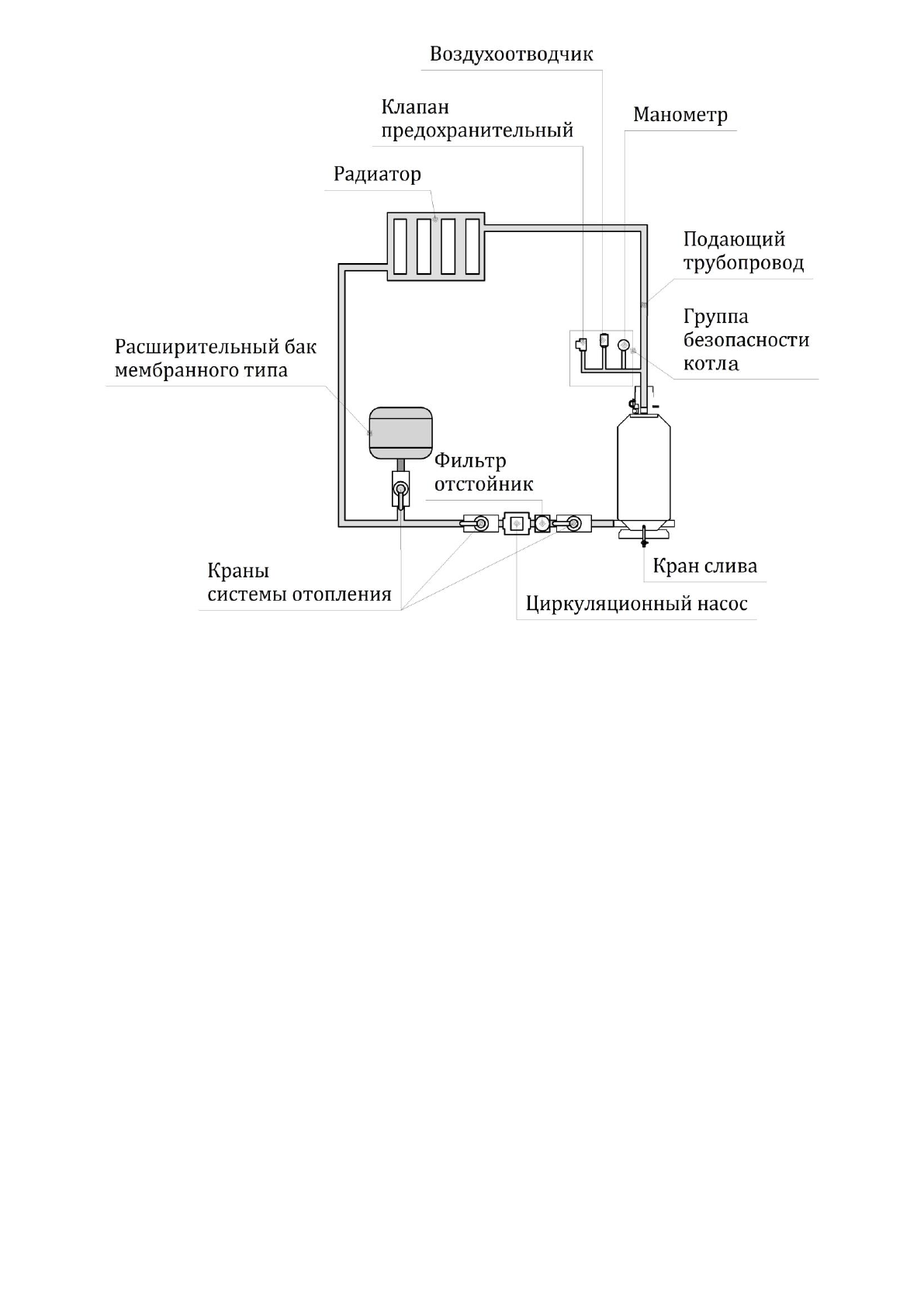

Схема закрытой системы отопления с принудительной циркуляцией

5.5.6

Закрытая  система

со  смешенной  циркуляцией

  (

схема  закрытой  системы  со

смешенной циркуляцией представлена на рисунке

15):

Преимущества:

при

отключении  электричества  циркуляция  хотя  и  с  малой

скоростью, но

будет происходить

.

Система отопления будет

продолжать

работать

.

При  применении  системы

отопления  закрытого  типа  со  смешанной  циркуляцией

необходимо  установить  группу  безопасности  котла  на  подающий  трубопровод  в
непосредственной  близости  от  котла

.

Запрещается  устанавливать  запорно

-

регулирующую

арматуру  на  подающем  трубопроводе  от  котла  до  группы

безопасности котла.

5.5.7

После  подключения  котла  к  дымовой  трубе  и  системе  отопления  проверить
состояние приборов контроля, безопасности и управления и установить их на котел.

5.5.8

Заполнить  систему  отопления  подготовленной  водой,  обеспечивая  выпуск  воздуха,

и произвести опрессовку давлением не более 2 бар

.

5.5.9

Проверить  работоспособность  предохранительного  клапана

и  герметичность

системы.
