ECONCEPT TECH 35 A
121
RU
cod. 3540I351 - 06/2008 (Rev. 00)
4.6
Электрическая
схема

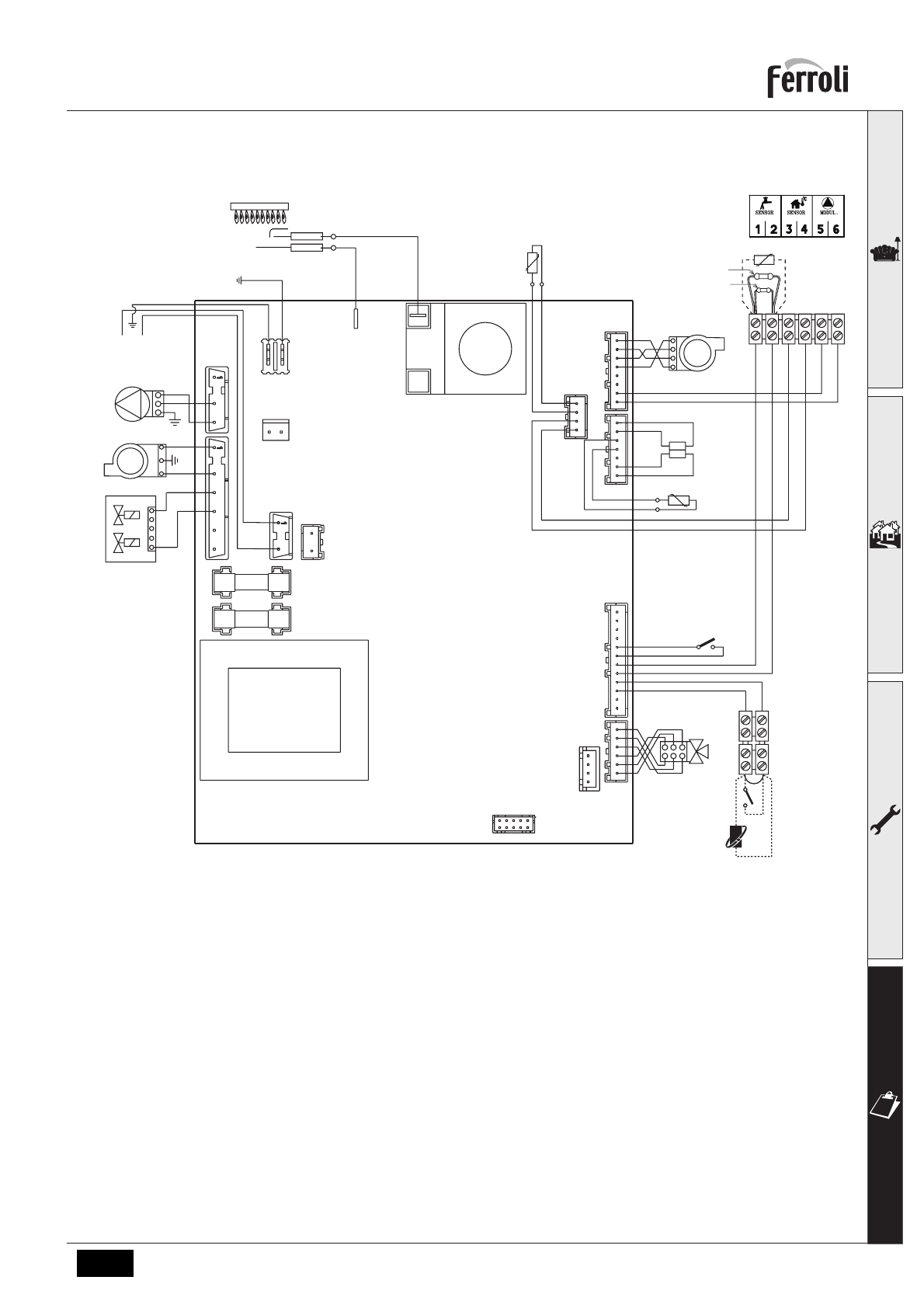

рис
. 34 -
Электрическая
схема
A
Внимание
:
Перед
подключением
>
комнатного
термостата
или
устройства
ДУ
снимите
перемычку
на
доске
зажимов
.
16
Вентилятор
32
Циркуляционный
насос
системы
отопления
44
Газовый
клапан
72
Комнатный
термостат
82
Следящий
электрод
95
Отводной
клапан
114
Реле
давления
воды
138
Датчик
наружной
температуры
139
Устройство
дистанционного
управления
с
таймером
155
Датчик
температуры
воды
в
системе
ГВС
(
опция
)
186
Датчик
возврата
188
Электрод
розжига
191
Датчик
температуры
дымовых
газов
278
Сдвоенный
датчик
(
отопление
+
безопасность
)
256
Сигнал
от
модулирующего
циркуляционного
насоса
системы
отопления
72
95
155
114
191
16
186
188
82
T°
T°
278
139
138 256
32
16
44
N
L
230V
50Hz
1 2 3 4 5 6
DBM04A
10kOhm
1.8kOhm
