16
ECONCEPT 25C
Комнатный
термостат
температуры
воздуха
в
помещении
ВНИМАНИЕ
:
КОМНАТНЫЙ
ТЕРМОСТАТ
ТЕМПЕРАТУРЫ
ВОЗДУХА
В
ПОМЕЩЕНИИ
ДОЛЖЕН
ИМЕТЬ
"
ЧИСТЫЕ
"
КОНТАКТЫ
.
ПРИ
ПОДАЧЕ
230
В
НА
КЛЕММЫ
КОМНАТ
-
НОГО
ТЕРМОСТАТА
ТЕМПЕРАТУРЫ
ВОЗДУХА
В
ПОМЕЩЕНИИ
ЭЛЕКТРОННЫЙ
БЛОК
ПОЛУЧИТ
НЕПОПРАВИМЫЕ
ПОВРЕЖДЕНИЯ
.
При
подключении
термостата
с
ежедневной
или
еженедельной
программой
или
таймера
не
используйте
для
питания
таких
устройств
их
собственные
контактные
группы
.
Питание
на
них
должно
подаваться
непосредственно
от
платы
или
от
батареек
в
зависимости
от
типа
устройств
.
Внутренние
электрические
соединения
в
котле
уже
выполнены
,
он
снабжен
также
сетевым
шнуром
типа
"Y"
без
вилки
.
Подключение
к
сети
должно
быть
постоянным
,
причем
между
местом
подключения
к
сети
и
котлом
следует
установить
двухполюсный
размыкатель
с
расстоя
-
нием
между
разомкнутыми
контактами
не
менее
3
мм
,
а
также
предохранители
макс
.
номиналом
ЗА
.
При
подключении
к
сети
важное
значение
имеет
соблюдение
полярности
(
фаза
:
коричневый
провод
/
нейтраль
:
синий
провод
/
земля
:
желто
-
зеленый
провод
).
При
монтаже
или
замене
сетевого
шнура
провод
заземления
должен
быть
выполнен
на
2
см
длиннее
остальных
.
Сетевой
шнур
агрегата
не
подлежит
замене
самим
пользователем
.
В
случае
поврежде
-
ния
сетевого
шнура
выключите
агрегат
;
обращайтесь
для
его
замены
исключительно
к
квалифицированным
специалистам
.
В
случае
замены
сетевого
шнура
используйте
исключительно
кабель
типа
"HAR H05 VV-F" 3x0,75
мм
с
максимальным
внешним
диаметром
8
мм
.
2

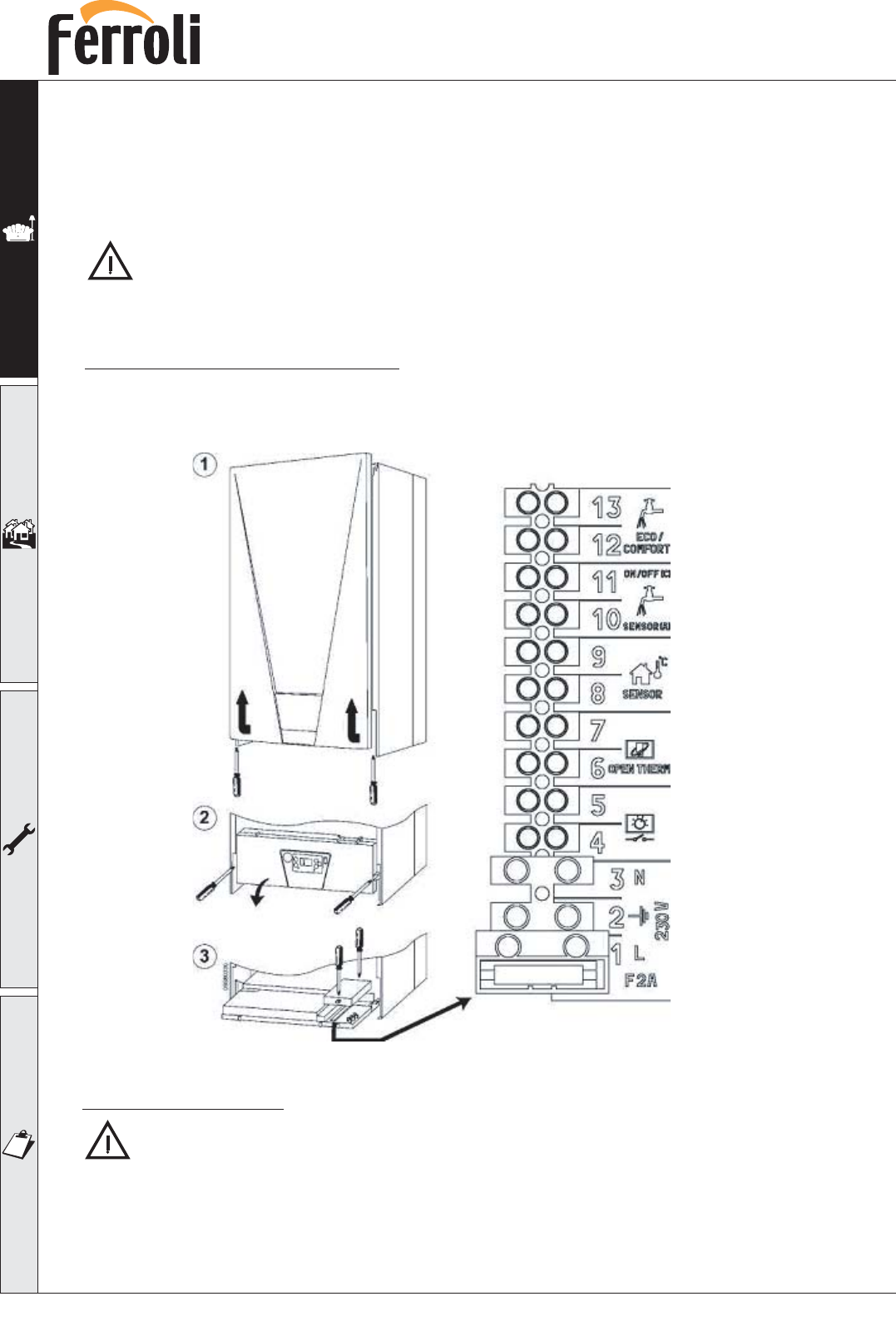

Доступ
к
блоку
разъемов
Для
доступа
к
блоку
разъемов
для
подключения
электропроводки
выполнить
операции
,
как
показано
на
рис
. 9.
Расположение
разъемов
для
различных
соединений
указано
в
электрической
схеме
,
помещенной
в
главе
"
Технические
характеристики
".
è
Рис
. 9
Схема
блока
разъемов
