ATLAS D 30 K 100
6
IT
cod. 3540S361 - 08/2009 (Rev. 00)

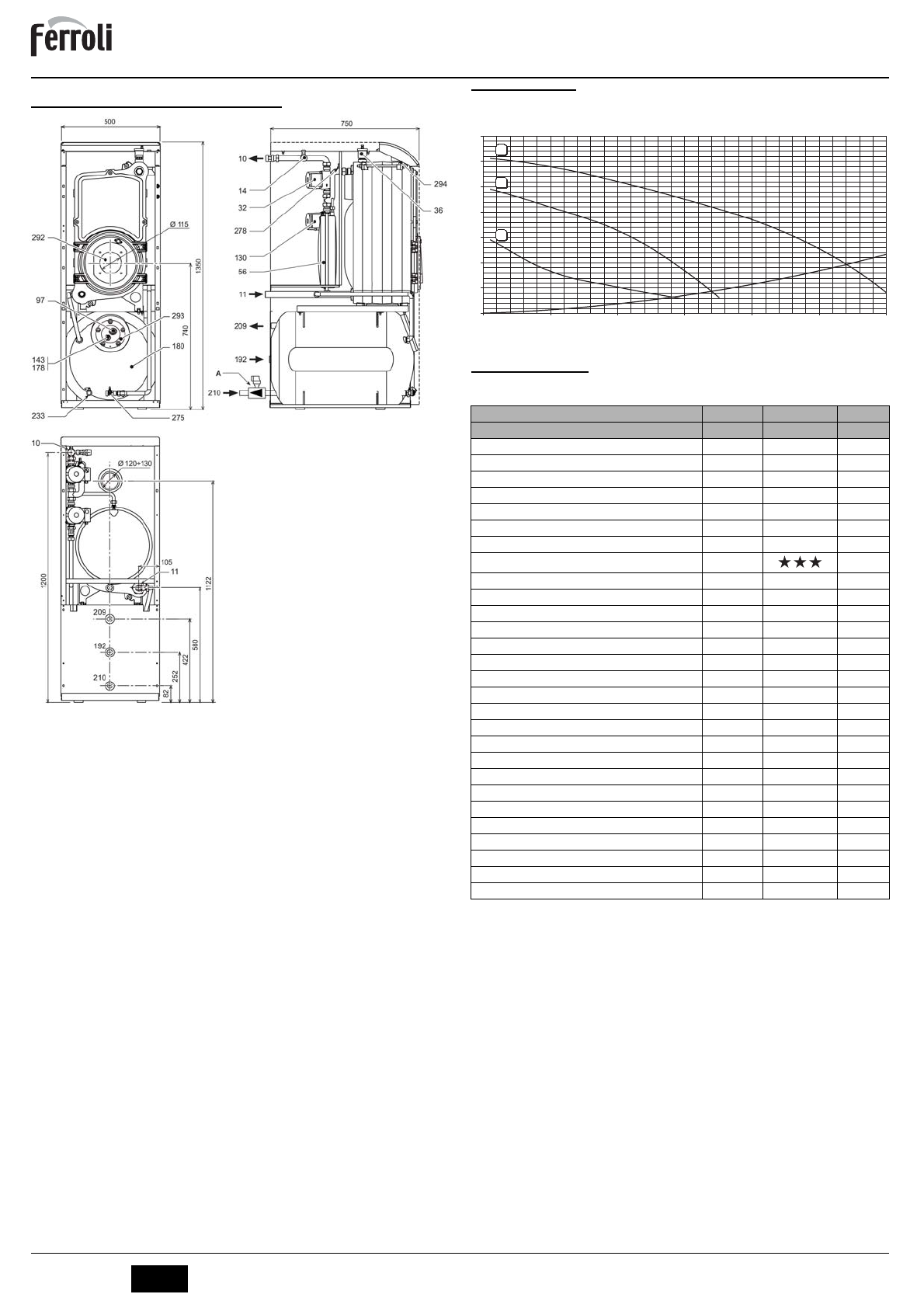

5. CARATTERISTICHE E DATI TECNICI
5.1 Dimensioni, attacchi e componenti principali
fig. 18 - Dimensionale, attacchi e componenti principali
A
Valvola di sicurezza e antiritorno
10
Mandata impianto 3/4”
11
Ritorno impianto 1”
14
Valvola di sicurezza riscaldamento
32
Circolatore riscaldamento
36
Sfiato aria automatico
56
Vaso espansione
97
Anodo di magnesio
130
Circolatore bollitore
143
Termostato regolazione Bollitore
178
Bulbo termometro bollitore
180
Bollitore
192
Ricircolo
209
Mandata bollitore 3/4”
210
Ritorno bollitore 3/4”
233
Rubinetto scarico bollitore
275
Rubinetto di scarico impianto di riscaldamento
278
Sensore doppio (Sicurezza + riscaldamento)
292
Foro attacco bruciatore
293
Flangia di ispezione bollitore
294
Sensore di pressione impianto riscaldamento
5.2 Perdita di carico
Perdita di carico/Prevalenza circolatori
fig. 19 - Perdite di carico
5.3 Tabella dati tecnici
Dato
Unità
Valore
Modello
D 30 K 100
Numero elementi
n°
3
Portata termica max
kW
32.2
(Q)
Portata termica min
kW
16.9
(Q)
Potenza termica max riscaldamento
kW
30
(P)
Potenza termica min riscaldamento
kW
16
(P)
Rendimento Pmax (80-60°C)
%
93.0
Rendimento 30%
%
94.6
Classe efficienza direttiva 92/42 EEC
Pressione max esercizio riscaldamento
bar
6
(PMS)
Pressione min esercizio riscaldamento
bar
0.8
Temperatura max riscaldamento
°C
95
tmax
Contenuto acqua riscaldamento
l.
21
Capacità vaso di espansione riscaldamento
l.
10
Pressione precarica vaso di espansione riscaldamento
bar
1
Pressione max di esercizio sanitario
bar
9
(PMW)
Pressione min di esercizio sanitario
bar
0.1
Contenuto acqua sanitario
l.
100
Capacità vaso di espansione sanitario
l.
4
Portata sanitaria Dt 30°C
l/10 min
220
Portata sanitaria Dt 30°C
l/h
800
Grado protezione
IP
X0D
Tensione di alimentazione
V/Hz
230/50
Potenza elettrica assorbita
W
90
Potenza elettrica assorbita sanitario
W
80
Peso a vuoto
Kg
210
Lunghezza camera di combustione
mm
350
Diametro camera di combustione
mm
300
Perdita di carico lato fumi
mbar
0.59
0
1
2
3
4
5
6
7
0
0.5
1
1.5
2
Q
[m
3
/h]
H
[m H
2
O]
3
1
2
2.5
3
