45

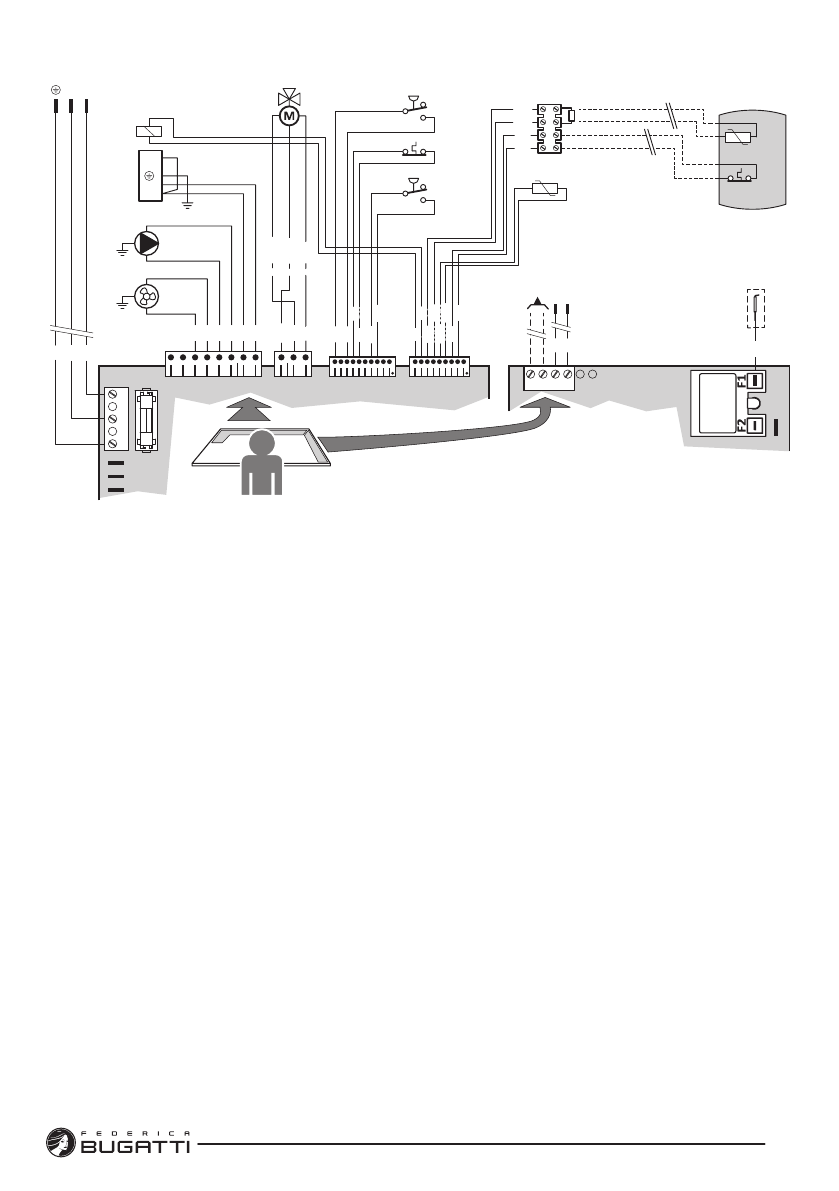

Схемы электрических соединений
1 2
4
3
PE
N
L
M0101
M0102
M0901
M0900
M0904
NC
NO
NC
NO
3
4
2
1
YG
BN
BU
3 DHW
2 CO
M
1 HE
A
WH
BK BK
RD
BU BU
BK
BK OG
OG
VT
VT
GN
GN
BU
BU
WH
WH
BU
BU
WH
WH
RD
BN
YG
BU
BN BU
BU BN
BK
41
7
1
6
5
12
13.2
13.1
10
19
003383 01
L N
SE
TA
4
SP
ST
42
(SP)
(ST)
1
Реле дымовых газов (пресcостат) (*)
4
Электрод розжига+обнаружения
пламени
5
Предохранительный термостат котла
(подача) (*)
6
Датчик температуры, подача системы
7
Моторизированный 3-х ходовой клапан
10
Циркуляционный насос
12
Предохранительное реле минимального
давления воды (*)
13.1
Газовый клапан - контроль модуляции
13.2
Газовый клапан - контроль открытия
19
Вентилятор
41
Предохранитель F2A(2A)
42
Резистор 2�2 kOhm - 1/2W (**)
(*) контакты этих компонентов показаны в
“стандартных” условиях (т.е. температура
ниже порога, система в холодном состоянии, нет
давления, нет потока)
(**) С деталями можно ознакомиться в
разделе «Электрические соединения между
котлом и накопительным бойлером» на стр.
22
Дополнительные внешние компоненты:
SP
Датчик температуры накопителя ГВС (**)
ST
Термостат накопительного бойлера
ГВС (*) (**)
TA Комнатный Термостат:
(также Хронотермостат) Простой контакт SELV.
Закрыт-запрос активен.
или
Дистанционное управление
(
только ориг.)
SE
Предрасположение для Датчика внешней
температуры
Сокращения:
COM
Общий
●
NC
Нормально
замкнутый (контакт)
●
NO
Нормально разом-
кнутый (контакт)
●
HEA
Отопление (запрос на
отклонение)
●
DHW
ГВС (команда переадре-
сации)
Цвета:
OG
Оранжевый
●
WH
белый
●
BU
синий
●
YE
желтый
●
YG
желто-зеленый
●
BN
коричневый
●
BK
черный
●
RD
красный
●
GN
зеленый
●
VT
фиолетовый
