22
Электрические соединения между котлом и накопительным бойлером
НИКОГДА
не подсоединяйте описанные ниже провода к электрической сети или прово-
дам под напряжением�
Как показано в разделе «Схемы электрических соединений» на стр� 45, котел имеет два различ-
ных пункта подключения электрических подсоединений к накопительному бойлеру:
SP: предусмотрен
для
Датчика температуры накопительного бойлера
: котел считывает темпе-
ратуру в накопителе и, если необходимо, переключает режим его нагрева для поддержания
температуры на значении, установленном пользователем с помощью клавиш
и
�
Если накопительный бойлер поставляется другим поставщиком, необходимо использование
оригинального комплекта температурного датчика
(NTC R=10 kOhm при 25°C, ß=3435)� Только
если подключение в пункте
SP используется
, необходимо
удалить установленный произво-
дителем резистор,
в
противном случае он должен оставаться нетронутым.
ST: предусмотрен
для
Термостата накопительного бойлера
или для
запроса ГВС от солнечной
системы
: когда контакт закрыт, котел принудительно работает на приготовление ГВС в нако-
пителе до момента открытия контакта ( или по достижению макс� температуры в накопителе)�
Данный вход должен использоваться, если накопительный бойлер имеет термостатический
температурный контроль (даже c ручным регулированием) или в связи с наличием солнечной
установки, для активирования нагрева накопителя, когда солнечной энергии недостаточно�
Кабель подключения между датчиком SP и котлом должен проходить по другому каналу,
отличному от того, где проходят электрические провода�
В любом случае максимальная длина для кабеля типа 2х0,5 мм² равна 30м�
Примечание:
если оба входа используются, нагревание накопительного бойлера управля
-
ется любым из них.

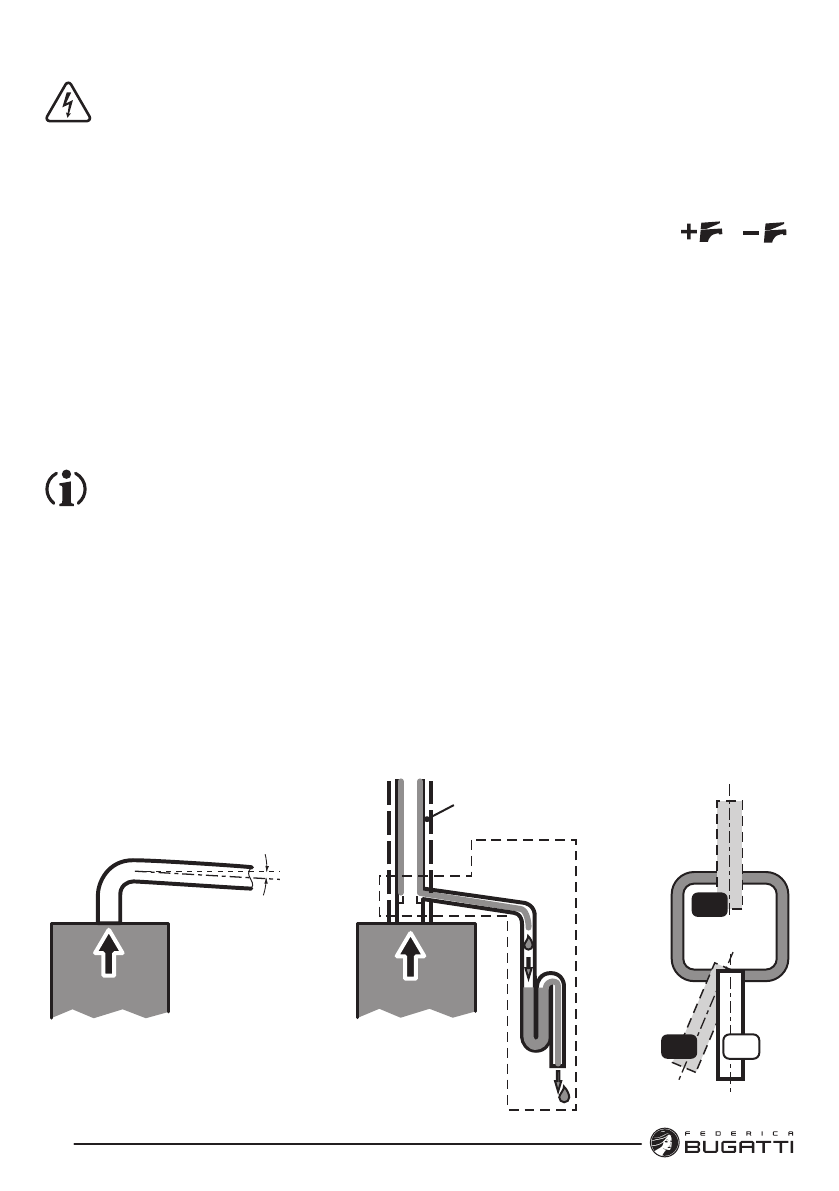

Подсоединение к дымоходу
Общие рекомендации
Для обеспечения функциональности и эффективности аппарата необходимо предусмотреть для
каналов воздухозабора и дымоудаления,
на горизонтальных участках,
уклон на 2% - 5% в сторону
от котла
(см� рисунок)�
00008 GEN 00
2% ÷ 5%
Коаксиальный
воздухозабор/дымоотвод
Горизонтальный
отвод
Вертикальный
отвод
Устройство для
сбора конденсата
Дымовой канал
НЕТ
НЕТ
ДА
