23

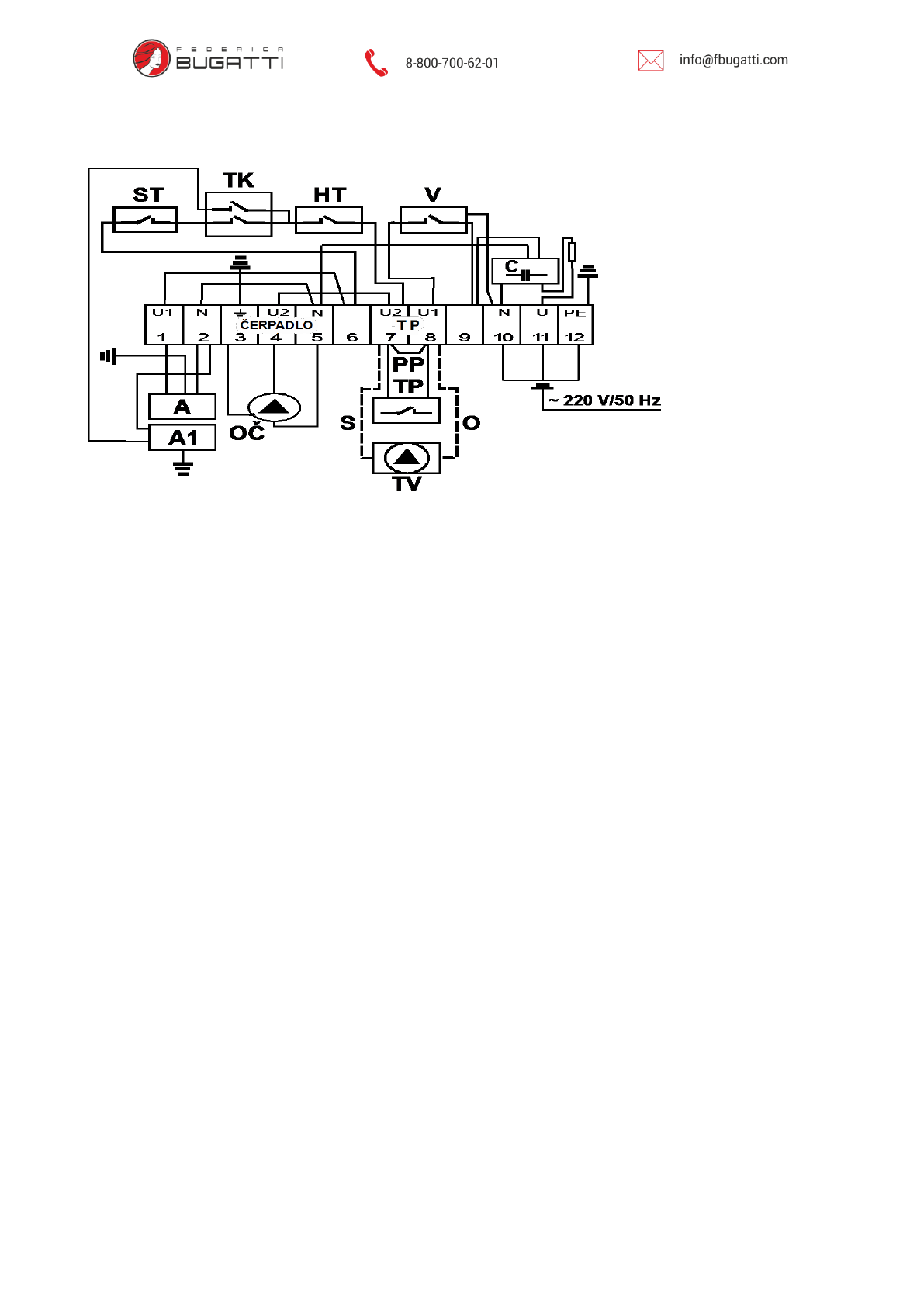

ПОДКЛЮЧЕНИЕ ЭЛЕКТРОИНСТАЛЯЦИИ МОДИФИКАЦИИ КОТЛА
ION
ОПИСАНИЕ:
A – автоматика V 4100Q
TK – котловой термостат
ST – термостат отработ. газов
TP – комнатный термостат
PRODIGY
с нулеванием
C – противопомехопвый конденсатор
OČ – циркулационный насос TV
– трехходовой клапан
A1 – двухстепенчатый регулятор
PR – пeрeключaтeль мощности
Honeywell VC4613
автоматики
HT – аварийный термостат
O – оранжевой провод TV
V – главный выключатель
с нулеванием
S – серый провод TV
ВНИМAНИE:
ТР и TV присоeдиним
к зaжимaм № 7 и 8.
Устрaнить пeрeключeниe!
