5.4

Запрещается эксплуатация котла в помещениях с повышенной

опасностью характеризующихся

наличием в них  испарений  горючих  или

,

взрывоопасных  веществ  (например,  от  лакокрасочных  покрытий,  при
утечке  газа  и  т.п.)

5.4

Запрещается эксплуатация котла в помещениях с повышенной

опасностью характеризующихся

наличием в них  испарений  горючих  или

,

взрывоопасных  веществ  (например,  от  лакокрасочных  покрытий,  при
утечке  газа  и  т.п.)

5.5

Требования  пожарной  безопасности  согласно  ГОСТ  Р  53321-2009.

5.6

Техническое  состояние  дымоходов  и  противопожарных  разделок

должно  соответствовать  требованиям  СНиП

-33-75  “Строительные  нормы

II

и

пра вила.

Но рмы

проектирова ния.

Отопление,

вентиляция

и

кондиционирование  воздуха”  и  “Правила  пожарной  безопасности  для
жилых

домов,

административных

зданий,

общежитий,

гостиниц

и

индивидуальных  гаражей”.

5.7

Не  допускается  хранение  топлива  непосредственно  за  котлом

или  рядом  с  ним  на  расстоянии  менее  800  мм.

5.8

Расстояние  от  аппарата  до  задней  и  боковых  стен  должно  быть

не  менее  800  мм,  до  передней  стены  не  менее  1700  мм.

5.9

Аппарат

должен

устанавливаться

на

пол

из

негорючего

материала  или  на  негорючую  подкладку,  превышающую  горизонтальную
проекцию  аппарата  по  сторонам  на  20  мм  и  только  на  глубину  котла.

5.10  На  пол  из  горючего  материала  перед  аппаратом  прибить

стальной  лист  700х500  мм  толщиной  не  менее  0,5  мм.

5.11

Внутренняя  часть  дверки  и  стенки  топки  нагреваются  до

высокой  температуры.  Для  предотвращения  ожогов  при  открытой  дверке
следуют

соблюдать

особую

осторожность.

Пользуйтесь

средствами

индивидуальной  защиты.

6  Подготовка  к  работе

6.1

Монтаж

и

подключение

котла

к

отопительной

системе

осуществляется  в  соответствии  с  рисунком  2.

Трубы  системы  отопления  должны  быть  расположены  так,  чтобы

способствовать  естественной  циркуляции  воды.  При  этом  максимальный
уровень  воды  не  должен  превышать  30  метров  от  уровня  аппарата
(рабочее  давление  в  котле  не  более  0,25  МПа).  Если  невозможно  или
нежелательно  добиваться  естественной  циркуляции,  в  системе  отопления
необходимо  использовать  циркуляционный  насос.

Система  отопления  должна  обязательно  иметь  расширительную

е м к о с т ь ,

с о о б щ а ю щ у ю с я

с

а т м о с ф е р о й .

П р и

и с п о л ь з о в а н и и

расширительной  емкости  мембранного  типа  (экспанзомата)  на  выходе  из
аппарата  должна  устанавливаться  группа  безопасности,  включающая  в
себя  предохранительный  клапан,  рассчитанный  на  давление  не  более  0,25
МПа,  манометр  и  автоматический  воздухоотводчик.

Установку  экспанзомата  производить  в  соответствии  с  инструкцией

по  эксплуатации  экспанзомата.

Так  как  при  срабатывании  предохранительного  клапана  возможен

-   -

5

-  постоянно  следите  за  уровнем  воды  в  расширительном  баке,  так

как  при  опускании  уровня  воды  ниже  уровня  трубопровода,  циркуляция  в
системе  прекращается,  вода  в  котле  закипает,  вследствие  чего  происходит
выброс  воды  и  пара  в  расширительный  бак;

-  не  производите  разбор  воды  из  системы  для  бытовых  нужд  во

избежание  коррозии  металла,  не  сливайте  воду  из  системы  (кроме  случаев
когда  необходимо  предотвратить  размораживание);

-  не  наливайте  холодную  воду  в  горячий  котел,  не  гасите  котел

водой.

8.2

Срок  службы  аппарата  -  10  лет.  (Критерий  предельного

состояния  -  разгерметизация  теплообменника.)

9  Правила  хранения  и  транспортирования

9.1

Хранить  аппарат  необходимо  в  помещениях  с  естественной

вентиляцией,

где

колеба ния

температуры

и

влажность

возду ха

существенно  меньше,  чем  на  открытом  воздухе,  в  районах  с  умеренным  и
холодным  климатом  при  температуре  не  выше  +40  С  и  не  ниже  минус

º

50  С,  относительной  влажности  не  более  80%  при  25  С.

º

º

9.2

Аппарат  можно  транспортировать  любым  видом  закрытого

транспорта,  с  обязательным  соблюдением  мер  предосторожности  при
перевозке  хрупких  грузов.

-   -

8

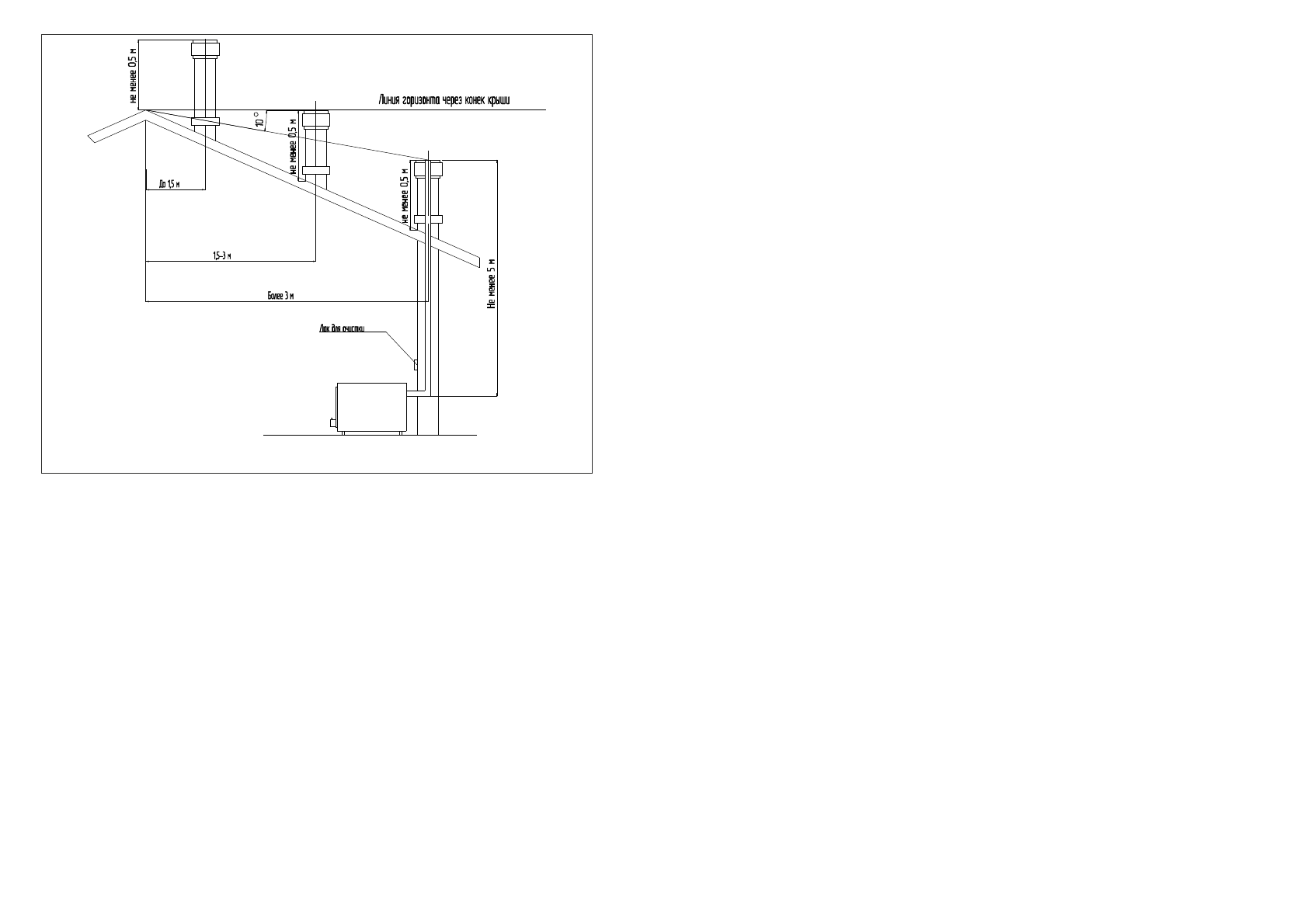

Рисунок  3   Варианты  установки  дымовой  трубы
