6.1.5 Прибор должен быть смонтирован на стенах и сооружениях, в хорошо
освещенных помещениях. Для возможности реализации естественной циркуляции и
снижения энергозатрат циркуляционного насоса прибор желательно располагать на
нижнем уровне отапливаемого здания.
6.1.6 Перед монтажом прибора проверьте правильность и качество монтажа
системы отопления.
6.1.7 Система отопления должна быть спроектирована и смонтирована так, чтобы
обеспечить удобство в монтаже и обслуживании прибора и позволять полное осушение
системы для проведения ремонтных и монтажных работ. После монтажа тщательно промой-
те систему водой. Затем произведите полный дренаж системы, чтобы удалить все загрязнения,

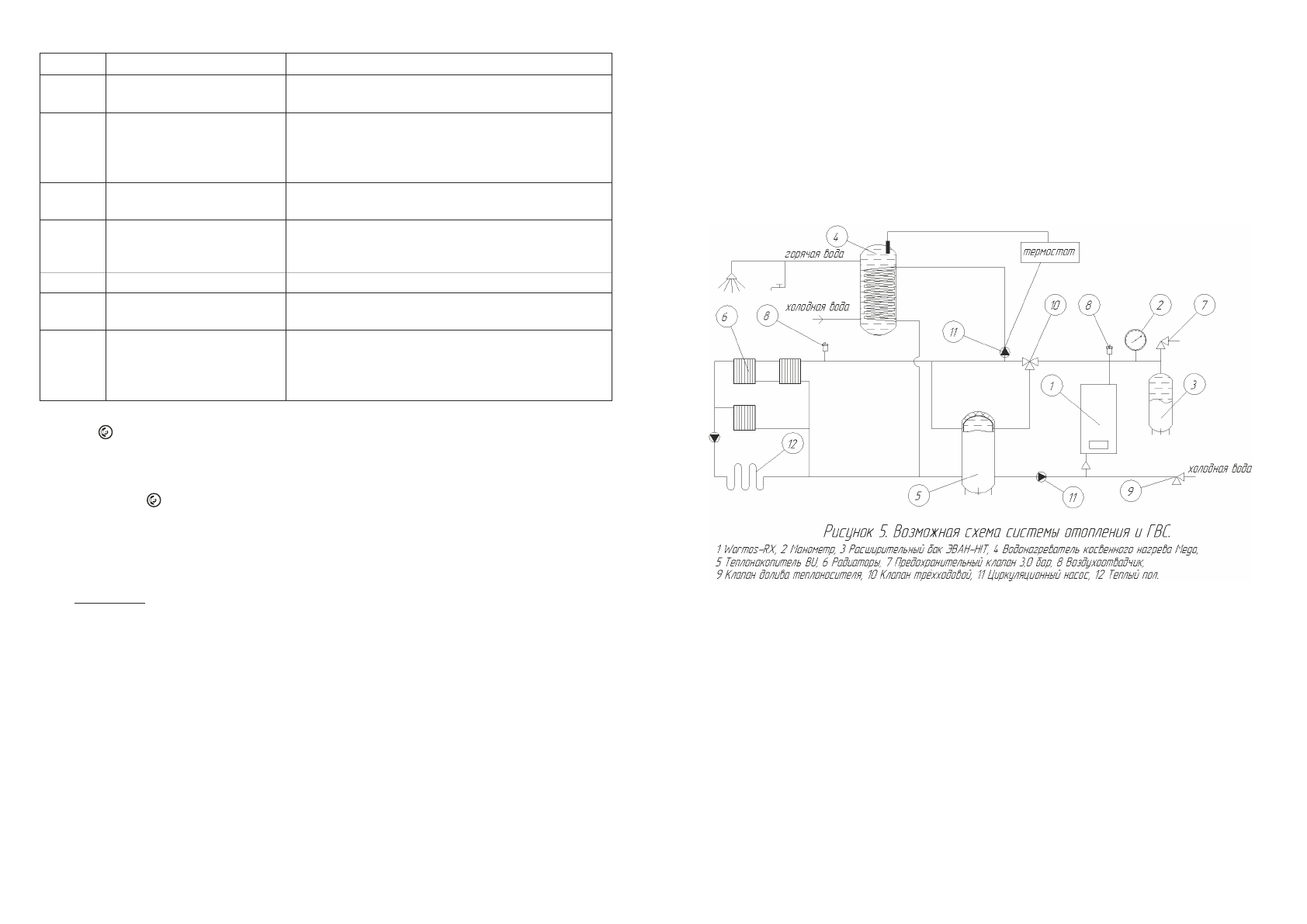

которые могли в ней остаться. Возможная система отопления изображена на рис. 5.
6.1.8 Система отопления в обязательном порядке должна содержать компенсатор
объемного расширения (3) рис.5. Если в качестве теплоносителя использована вода, то
суммарный объём экспанзоматов должен составлять не менее 10% от общего её объёма в
системе. При использовании незамерзающего теплоносителя объём компенсатора
объёмного расширения рассчитывается в соответствии с эксплуатационными докумен-
тами на теплоноситель.
Устанавливать запорно-регулирующую арматуру между теплообменной
ёмкостью прибора и компенсатором объёмного расширения запрещается!
6.1.9 В системе должен быть установлен предохранительный клапан (7) рис. 5,
рассчитанный на давление 0,3 МПа. Устанавливать запорно-регулирующую арматуру
между теплообменной емкостью и предохранительным клапаном запрещается!
6.1.10 В верхних точках поднимающихся от выходного патрубка прибора участков
трубопровода системы, а также над другими возможными участками системы должен
быть установлен автоматический воздухоотводчик (8) рис. 5. Он необходим для удале-
ния газов из системы и исключает возможность работы ТЭНов при отсутствии теплоно-
сителя в теплообменной емкости.
- 9 -
- 16 -
Таблица 4. Значения параметров настройки сервисного меню.
7.8
Нагрев включается (после внесения изменений в настройки) нажатием
кнопки « » при этом включаются циркуляционный насос и контактор безопасности и
загорится индикатор нагрева .
Внимание: при включенном нагреве теплоносителя вход в сервисное меню
невозможен. Для использования сервисного меню необходимо отключить нагрев,
нажав кнопку « ».
7.9
Индикация значения давления в системе отопления.
Нажимая кнопки «
^
»/«
v
» выбрать отображение давления в приборе, при этом
загорится индикатор
«давление».
(Давление указывается в барах).
8 Техническое обслуживание
Внимание!
Безопасное и надежное функционирование прибора зависит от его
правильного и своевременного технического обслуживания, которое должно осуще-
ствляться исключительно организацией, имеющей право на проведение соответствую-
щего вида работ.
8.1
Первое техническое обслуживание проводится в течении одного месяца
после окончания гарантийного срока эксплуатации. Последующие технические
обслуживания проводятся перед началом отопительного сезона, но не реже одного раза
в год.
Техническое обслуживание и ремонтные работы производить при отключен-
ном напряжении!
8.2
При проведении первого технического обслуживания (в случае, если
монтаж и обслуживание проводятся разными организациями) следует убедиться в том,
что монтаж и подключение выполнены в соответствии с требованиями настоящего
руководства. Выявленные отклонения устранить.
8.3
При техническом обслуживании прибора производится его осмотр,
устранение накипи на ТЭНах, замер сопротивления изоляции ТЭНов, а также проверка
Функция Наименование настройки
Значения функций
С0
Номер версии ПО.
Заводская настройка
01 – первая версия ПО. Заводская настройка
С1
Тип конструкции прибора.
Заводская настройка
01 – прибор мощностью 3,75-7,5 на 220В.
Заводская настройка.
02 – прибор мощностью 7,5-15 кВт на 380В.
Заводская настройка.
С2
Выбор режима работы
00 – режим «Отопление». Заводская настройка.
01 – режим «Комнатный».
С3-С6
Значения параметров
алгоритма работы
системы управления
Для целенаправленной коррекции следует
освоить теорию ПИД регулирования и
обратиться к разработчикам
С7
Зарезервировано
С8
Возврат к заводским
настройкам
00 – потребительские настройки.
01 – возврат к заводским настройкам
С9
Блокировка всех аварий.
Привилегия специалистов
сервисного центра
00 – отсутствие блокировок аварийных
ситуаций.
01 – блокировка всех аварий. (за исключением
аварийного срабатывания термовыключателя)
