7.2

Порядок

работы

7.2.1

Все  элементы  управления  расположены  на  лицевой  стороне

прибора на панели управления.

0

7.2.2

Перед  включением  прибора,  поставьте  ручку  “Температура

С”

вращением  против  часовой  стрелки  в  крайнее  левое  положение.

7.2.3

Включите  выключатель  “СТУПЕНИ  МОЩНОСТИ  I”.

Должна

загореться  сигнальная  лампа  над  выключателем.

7.2.4

Включившийся  световой  сигнал  “НАГРЕВ”  свидетель-ствует  о

том,  что  напряжение  поступает  на  один  нагревательный  элемент.  Если

0

температура  теплоносителя  в  котле  выше  30

С,  то  напряжение  на

нагревательные  элементы  поступать  не  будет  и  световой  сигнал  “НАГРЕВ“

не  в

тся.

ключи

7.2.5

Выбор  желаемого  температурного  режима  теплоносите-ля

0

осуществляется  с  помощью  ручки  терморегулятора  “Температура  С”  путем
ее  плавного  вращения.

7.2.6

П оя вл е н и е   с и г н а л а   “ О Т К АЗ ”   п р и   н а л и ч и и   и н д и ка ц и и

“ПРОТОК”  возможно  при  недостаточном  давлении  в  отопительной  системе
и  при  перегреве  теплоносителя.

7.2.7

Появление  сигнала  “ОТКАЗ”  одновременно  с  пропаданием

и н д и к а ц и и   “ П Р О Т О К ”   в о з м о ж н о   п р и   з а б л о к и р о в а н н о м   в а л е
циркуляционного  насоса.  Для  разблокировки  вала  снимите  кожух  прибра,
отвинтите  защитный  колпачок  в  центре  циркуляционного  насоса  (см.
рисунок  1)  и  поверните  вал  двигателя  с  помощью  отвертки  по  стрелке.
Установите  защитный  колпачок  на  место.  При  отвинчивании  колпачка
возможно  вытекание  воды  из  корпуса  двигателя  в  незначительных
количествах,  поэтому  подставьте  под  насос  небольшую  емкость.

Если  же  вал  насоса  вращается,  а  сигнал  “ПРОТОК”  отсутствует,  то

возможно  завоздушивание  отопительной  системы  (в  старых  системах
возможны  грязевые  пробки).

7.2.8

Для  ступенчатого  повышения  мощности  прибора  до  но-

минальной  величины,  указанной  в  таблице  1,  включите  последо-вательно
переключатели  “СТУПЕНИ  МОЩНОСТИ  “II”  и  “III””.

Номинальная    мощность  одной  ступени:  WARMOS-М-7,5  -2,5  кВт;

WARMOS-М-9,45  -3,15  кВт;  WARMOS-М-12  -  4  кВт;  WARMOS-М-15  -  5
кВт;  WARMOS-М-18  -  6  кВт;  WARMOS-М-21  -  7  кВт,  WARMOS-М-24  -  8
кВт,  WARMOS-М-30  -  10  кВт.  При  включении  ступени  в  работу  загорится
соответствующая  сигнальная  лампа.

7.2.9

При  дальнейшей  работе  прибора  ступени  мощности  вводятся  в

работу  и  отключаются  последовательно  с  интервалом  3  сек.  При  работе  на
одной  или  двух  ступенях  мощности  в  схеме  управления  реализован  алгоритм
чередования  включения  ТЭНов,  силовых  реле  и  пускателей,  который
позволяет  добиться  равномерного  использования  ресурса  этих  элементов.

7.2.10  При  работе  на  одной  или  двух  ступенях  мощности  и

недогреве  (за  30  минут)  теплоносителя  до  температуры,  заданной  ручкой
терморегулятора  “НАГРЕВ”,  произойдет  автоматическое  включение  всех
трех  ступеней.  После  достижения  заданной  температуры  и  отключения,  в
следующем  цикле  работы  прибора  останется  ранее  заданное  количество
ступеней.

- 9 -

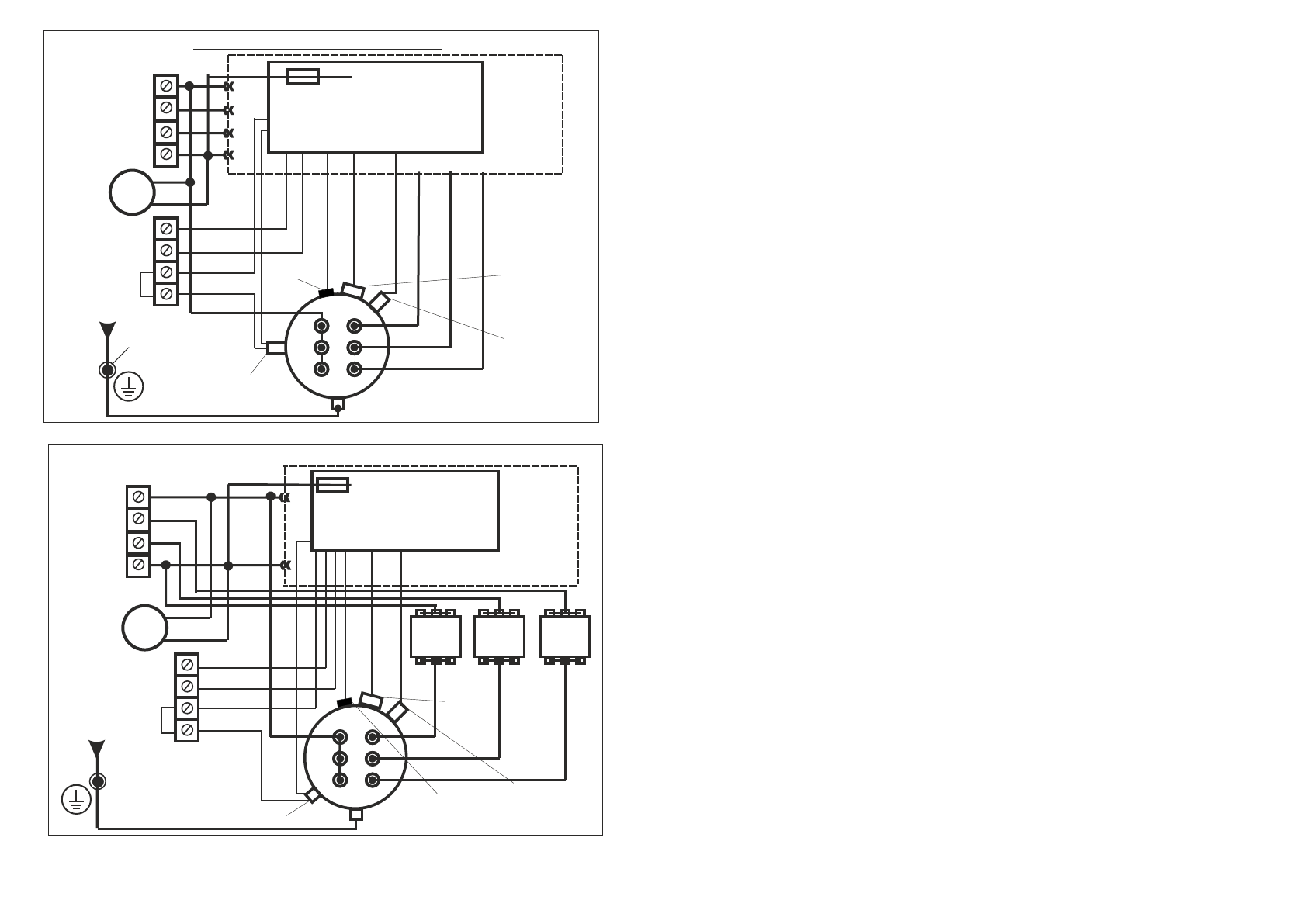

Рисунок 4 - Электрическая схема подключения

- 12 -

ПЛАТА УПРАВЛЕНИЯ

155.011-03

Аварийный

термовыклю-
чатель

БЛОК УПРАВЛЕНИЯ

РЕ

N

К

р

ы

ш

к

а

с

Т

Э

Н

а

ми

КОТЁЛ

WARMOS-М-7,5; -9,45; -12

РЕ

Датчик

давления

Датчик

давления

Пр1

А

Клеммник

сетевой

В

С

Зажим для
защитного

проводника PE

“Датчик

температуры

 воздуха”

НАСОС

Реле
протока

Датчик

термо-
регулятора

Рисунок 5 - Электрическая схема подключения

WARMOS-М-15; -18

ПЛАТА УПРАВЛЕНИЯ

155.011-03

Реле
протока

Датчик

термо-
регулятора

БЛОК УПРАВЛЕНИЯ

РЕ

N

К

р

ы

ш

к

а

с

Т

Э

и

На

м

КОТЁЛ

РЕ

Пр1

А

Клеммник

сетевой

В

С

ПУСКАТЕЛЬ

ПУСКАТЕЛЬ

ПУСКАТЕЛЬ

1    3    5

2    4    6

1    3    5

2    4    6

1    3    5

2    4    6

А     В     С

Датчик

давления

Датчик

давления

Зажим для
защитного

проводника PE

“Датчик

температуры

 воздуха”

НАСОС

Аварийный

термовыклю-
чатель
