-  для  крепления  использовать  стены  без  оконных  и  дверных  проёмов;
-  не  допускать  воздействия  на  прибор  прямых  солнечных  лучей,  а

также  тепловых  излучений  от  ламп  накаливания,  отопительных  и  иных
приборов;

-  датчик  не  должен  загораживаться  (мебелью,  занавесками  и  т.  п.)

6.2 Заполнение отопительной системы

6.2.1

В  качестве  теплоносителя  разрешается  использовать  воду,

соответствующую  требованиям

СанПиН  2.1.4.1074-01.

Д о п у с к а е т с я   и с п о л ь з о в а т ь

и е

и

н е з а м е р з а ю щ

ж и д к о с т

,

сертифицированн

  в  качестве  теплоносителя  для

ые

электрокотлов.  При  этом

условия  использования  должны  соответствовать  требованиям,  указанным  в
руководстве  по  эксплуатации  теплоносителя.

6.2.2

При  заполнении  системы  отопления  необходимо  обеспечить

отсутствие  в  ней  незаполненных  пустот.

6.2.3

Обеспечить  давление  в  закрытой  системе  в  соответствии  с

и н с т р у к ц и е й   п о   п р и м е н е н и ю   э к с п а н з о м а т а .   Д а т ч и к   д а в л е н и я ,
установленный  в  приборе,  рассчитан  на  давление  (0,08  -  0,4)  МПа  или  (0,8-
4)  бар  (кг/см.кв)  (см.  п.п.  4.1,  6.1.5).

7

Порядок

работы

7.1 Включение прибора

7.1.1

Проверьте  наличие  и  давление  теплоносителя  в  системе.

7.1.2

Установить  циркуляционный  насос  на  максимальную  скорость

рукояткой  3-х  позиционного  переключателя  на  боковой  крышке  насоса.

7.1.3

Включить  автоматический  выключатель  в  сети  питания.

Напряжение  поступит  на  пульт  управления  прибора.  Должна  загореться
сигнальная  лампа  “ПРОТОК”.

- 8 -

- 13 -

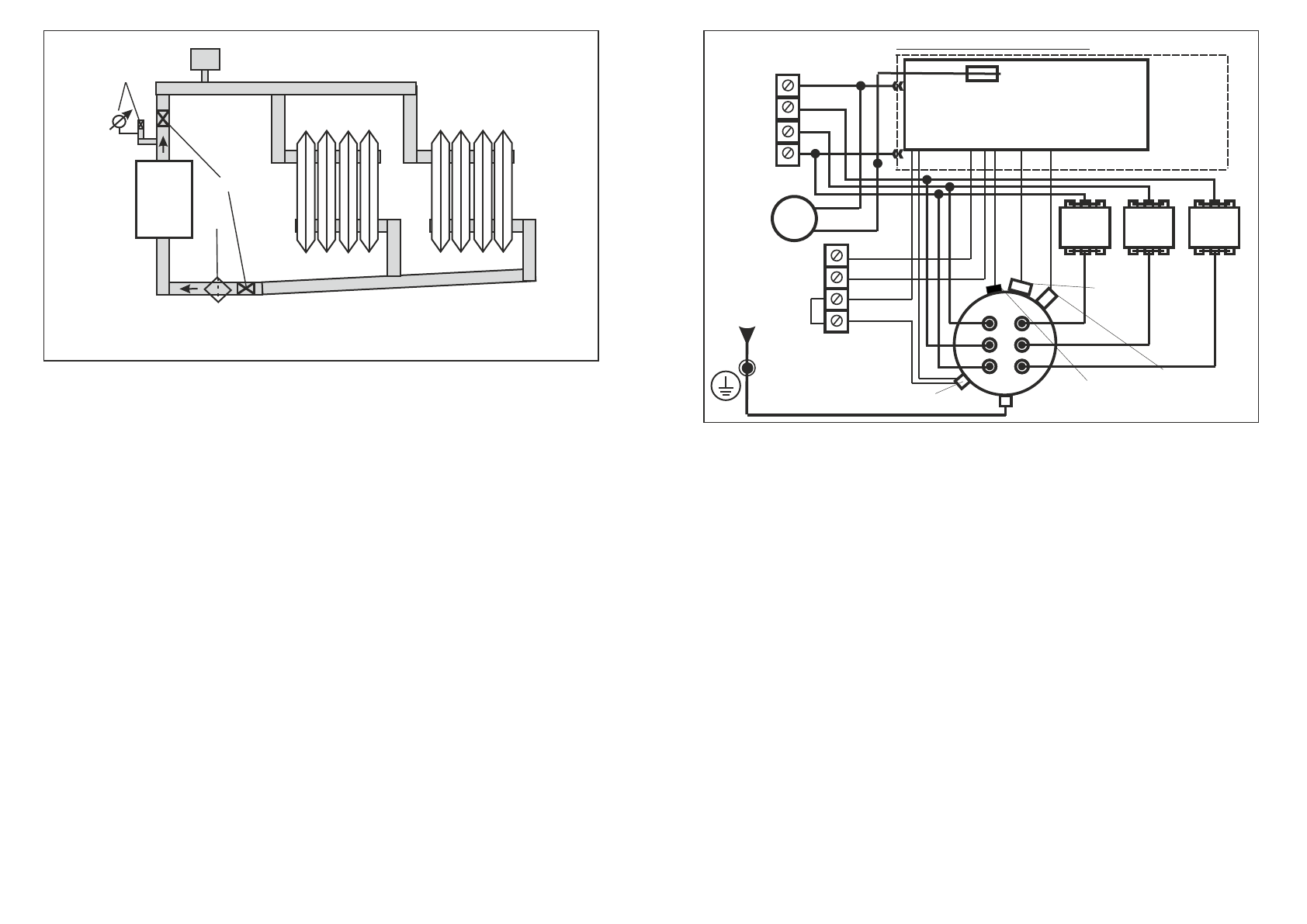

Рисунок 2 - Примерная схема системы отопления

П - прибор; ГБ - группа безопасности; ШВ - шаровые вентили;
РЕ - расширительная емкость; Ф - фильтр

ГБ

П

ШВ

Ф

РЕ

Рисунок 6 - Электрическая схема подключения

ПЛАТА УПРАВЛЕНИЯ

155.011-03

Реле
протока

Датчик

термо-
регулятора

БЛОК УПРАВЛЕНИЯ

РЕ

N

К

р

ы

ш

к

а

с

Т

Э

и

На

м

КОТЁЛ

РЕ

Пр1

А

Клеммник

сетевой

В

С

ПУСКАТЕЛЬ

ПУСКАТЕЛЬ

ПУСКАТЕЛЬ

1    3    5

2    4    6

1    3    5

2    4    6

1    3    5

2    4    6

WARMOS-М-21;-24;-30

А     В     С

B
C
A

Датчик

давления

Датчик

давления

Зажим для
защитного

проводника PE

“Датчик

температуры

 воздуха”

НАСОС

Аварийный

термовыклю-
чатель

9 Правила хранения и транспортирования

9.1  Хранить  прибор  необходимо  в  помещениях  с  естественной

вентиляцией,  где  колебания  температуры  и  влажность  воздуха  существенно
меньше,  чем  на  открытом  воздухе  в  районах  с  умеренным  и  холодным

0

0

климатом  при  температуре  не  выше  +40  С  и  не  ниже  минус  50  С,

0

относительной  влажности  не  более  80  %  при  +25  С.

9.2  Прибор  можно  транспортировать  любым  видом  закрытого

транспорта,  с  обязательным  соблюдением  мер  предосторожности  при
перевозке  хрупких  грузов.
