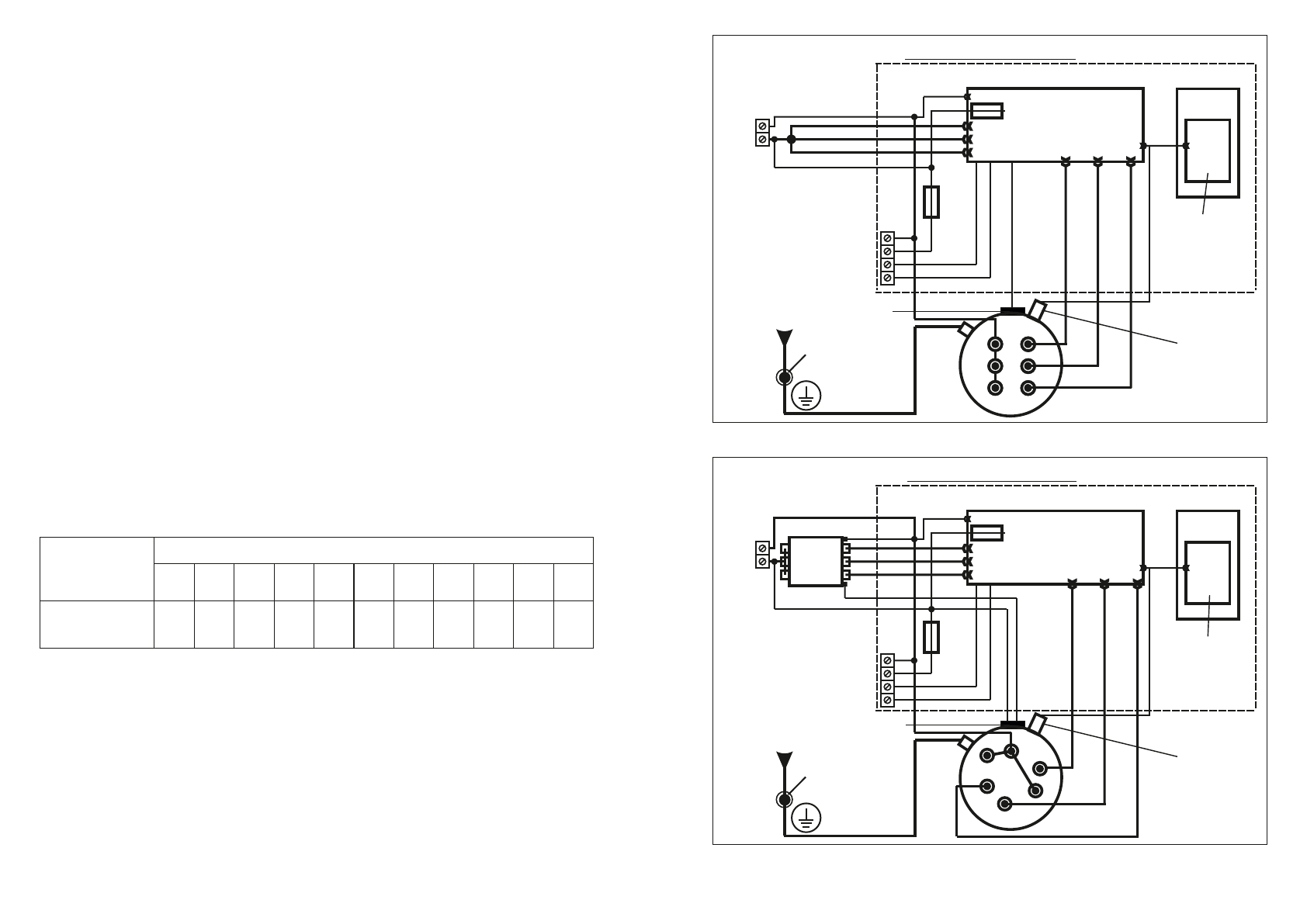

Рисунок 5 - Электрическая схема подключения
Рисунок 6 - Электрическая схема подключения
ПЛАТА УПРАВЛЕНИЯ
155.011-06
БЛОК УПРАВЛЕНИЯ
Датчик
термо-
регулятора
Пр1
Клеммник
сетевой
Пр2
WARMOS -
3,
75
, -5, -6
“Датчик
температуры
воздуха”
“Насос”
N
А
К
р
ы
ш
к
а
с
Т
Э
Н
а
ми
Аварийный
термо-
ограничитель
Плата
терморегулирования
и индикации
Мембранная
клавиатура
РЕ
РЕ
Зажим для
защитного
проводника PE
А2.1 А2.2 А2.3
А1
А1
А1
Клеммник
сетевой
Пр2
“Датчик
температуры
воздуха”
“Насос”
КОН-
ТАКТОР
А
1
А
2
N
А
1
3
5
2
4
6
К
р
ы
ш
к
а
с
Т
Э
Н
а
ми
КОТЁЛ
Аварийный
термо-
ограничитель
РЕ
РЕ
Зажим для
защитного
проводника PE
А2.1 А2.2 А2.3
А1
А1
А1
WARMOS -7,5
(220В)
ПЛАТА УПРАВЛЕНИЯ
155.011-06
БЛОК УПРАВЛЕНИЯ
Датчик
термо-
регулятора
Пр1
Плата
терморегулирования
и индикации
Мембранная
клавиатура
Для ступенчатого повышения мощности прибора до номинальной
величины, указанной в таблице 1, нажмите клавишу выбора режима (2)
и перейдите в режим выбора разрешенного количества ступеней (0С; 1С;
2С; 3С) Для увеличения - уменьшения количества ступеней используйте
клавиши установки (3-4). Повторное нажатие клавиши 2 возвращает
индикацию текущей температуры теплоносителя.
Для установки желаемой температуры теплоносителя нажмите
клавишу установки (3-4) и перейдите в режим установки температуры
теплоносителя (на цифровом индикаторе отображается температура в ºС
в режиме мигания). Для увеличения температуры уставки используйте
клавишу 3, для уменьшения - клавишу 4. Повторное нажатие клавиши 2
возвращает индикацию текущей температуры теплоносителя. Без нажатия
клавиши 2 индикатор через 5 секунд сам перейдет в режим отображения
текущей температуры теплоносителя.
При первом включении включаются все три ступени нагрева (если
разрешена хотя бы одна ступень нагрева и температура теплоносителя
ниже заданной) и работают до достижения заданной температуры.
Количество ступеней, работающих в режиме нагрева, отображается
светодиодными индикаторами (5). Свечение светодиодов “I”, “II” и
“ I I I ” с в и д е т е л ь с т вуе т о т о м , ч т о н а п р я ж е н и е п о с т у п а е т н а
соответ ствующие нагревательные элементы. Если температура
теплоносителя в котле выше температуры уставки, или выбрано 0
ступеней (0С), то напряжение на нагревательные элементы поступать не
будет и светодиоды
не будут светиться.
Если в течение 30 мин нагрев не отключается - автоматически
включаются все три ступени (режим первого включения).
Номинальная мощность одной ступени указана в таблице 4.
Таблица 4
7.2.4
При дальнейшей работе прибора ступени мощности вводятся
в работу и отключаются последовательно с интервалом 3 сек. При
работе на одной или двух ступенях мощности в схеме управления
реализован алгоритм чередования включения ТЭНов, силовых реле и
пускателей, который позволяет добиться равномерного использования
ресурса этих элементов.
7.2.5 Допускается небольшой шум при работе блока управления.
7.2.6 При подключении к пульту управления (к клеммной колодке
“Датчик температуры воздуха”) комнатного термостата схема управления
автоматически переключится на совместную работу с этим термостатом.
При выборе термостата
следует помнить, что при замыкании контакта
термостата нагрев
Установите регулятор комнатного
отключается.
Тип прибора
Warmos-
3
,75
5
6
7,5 9,45 12
15
18
21
24
30
Мощность
ступеней, кВт 1,25 1,7
2
2,5 3,15
4
5
6
7
8
10
