- 4 -

- 1

7

-

  4.2

Прибор  в  соответствии  с  рисунком  2  состоит  из  следующих

основных  частей:

-  котла  (1)  в  теплоизоляции  с  входным  (2)  и  выходным  (3)  патрубками

1

G  1 /   и    трубчатыми  электронагревателями  (ТЭН)  (4)  с  трубками  из

4

нержавеющей  стали  ;

-  задней  панели  (5)  с  установленными  на  ней  зажимом  винтовым  (6)

для  подключения

сетевого  кабеля  и  зажимом  (7)  для

защитного

проводника

РЕ

;

-  зажим  винтовой  для  подключения  циркуляционного  насоса  и  датчика

температуры  воздуха  (8);

-  контактор  (9)  для  аварийного  отключения

ТЭН

(для  W

-7,5-12)

;

-  блока  управления  (10)  с  мембранной  клавиатурой  и  шлейфом  (12);
-  предохранителя  (11)  цепи  подключения  циркуляционного  насоса.

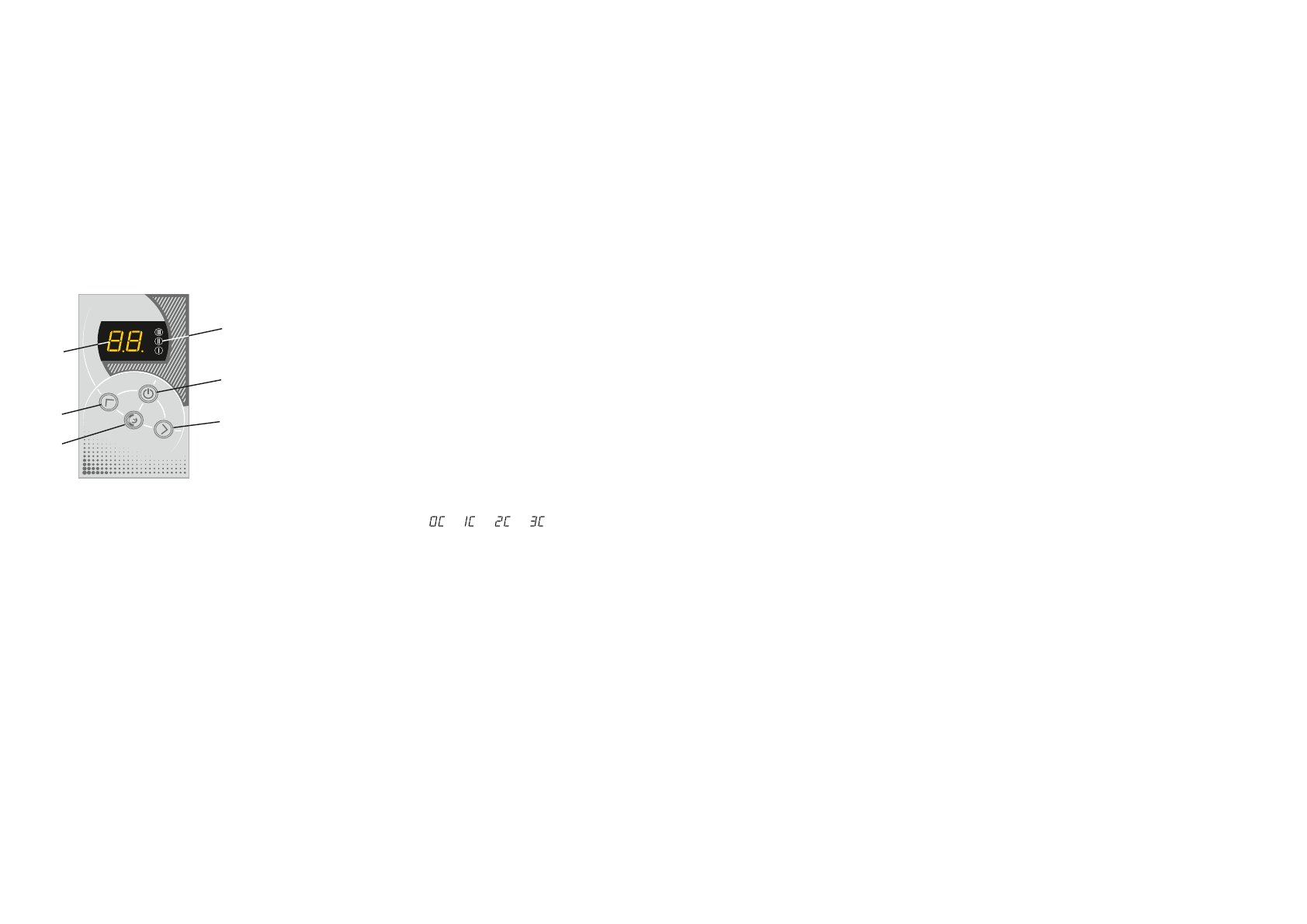

4.3   Д л я   у п р а в л е н и я   п р и б о р о м

и с п о л ь з у е т с я   м е м б р а н н а я   к л а в и а т у р а
( р и су н о к   3 ) .   Д л я   в к л юч е н и я   п р и бо р а
необходимо  нажать  клавишу  включения  (1).
При  этом  загорится  цифровой  индикатор  (6),
гд е   в ы с в е т и т с я   з а д а н н а я   т е м п е р ат у р а
теплоносителя  (температура  уст авки)  в
режиме  моргания.  По  прошествие  5  секунд
индикатор  отобразит  текущую  температуру
т е п л о н о с и т е л я   в   р е ж и м е   п о с т о я н н о г о
свечения.

Клавишей  выбора  режима  (2)  можно

перейти  в  режим  выбора  разрешенного
к о л и ч е с т в а   с т у п е н е й   ( н а   ц и ф р о в о м
индикаторе  загорится

;    ;

;

).  Для

у в е л и ч е н и я   -   у м е н ь ш е н и я   к о л и ч е с т в а

ступеней  и  для  изменения  температуры  уставки  используются  клавиши
установки  (3-4).  Повторное  нажатие  клавиши  2  возвращает  индикацию
текущей  температуры  теплоносителя.

При  первом  включении  включаются  все  три  ступени  нагрева  (если

разрешена  хотя  бы  одна  ступень  нагрева  и  температура  теплоносителя
ниже  заданной).  Количество  ступеней,  работающих  в  режиме  нагрева,
отображается  светодиодными  индикаторами  (5).

Если  в  течение  30  минут  нагрев  не  отключается  -  автоматически

включаются  все  три  ступени  (режим  первого  включения).

При  работе  с  комнатным  термостатом  отключение  нагрева

индицируется  миганием  точки  на  цифровом  индикаторе  и  отключением
индикации  работающих  ступеней.

При  возникновении  несоответствия  в  работе  прибора  на  цифровом

индикаторе  появится  код  ошибки  (см.  раздел  10).

4.4

Приборы  снабжены  системой  аварийного  отключения  при

превышении  температуры  теплоносителя  выше  предельно  допустимой,
представляющей  собой  самовозвратный  выключатель.

1

2

3

4

5

6

Рисунок 3
