- 7 -

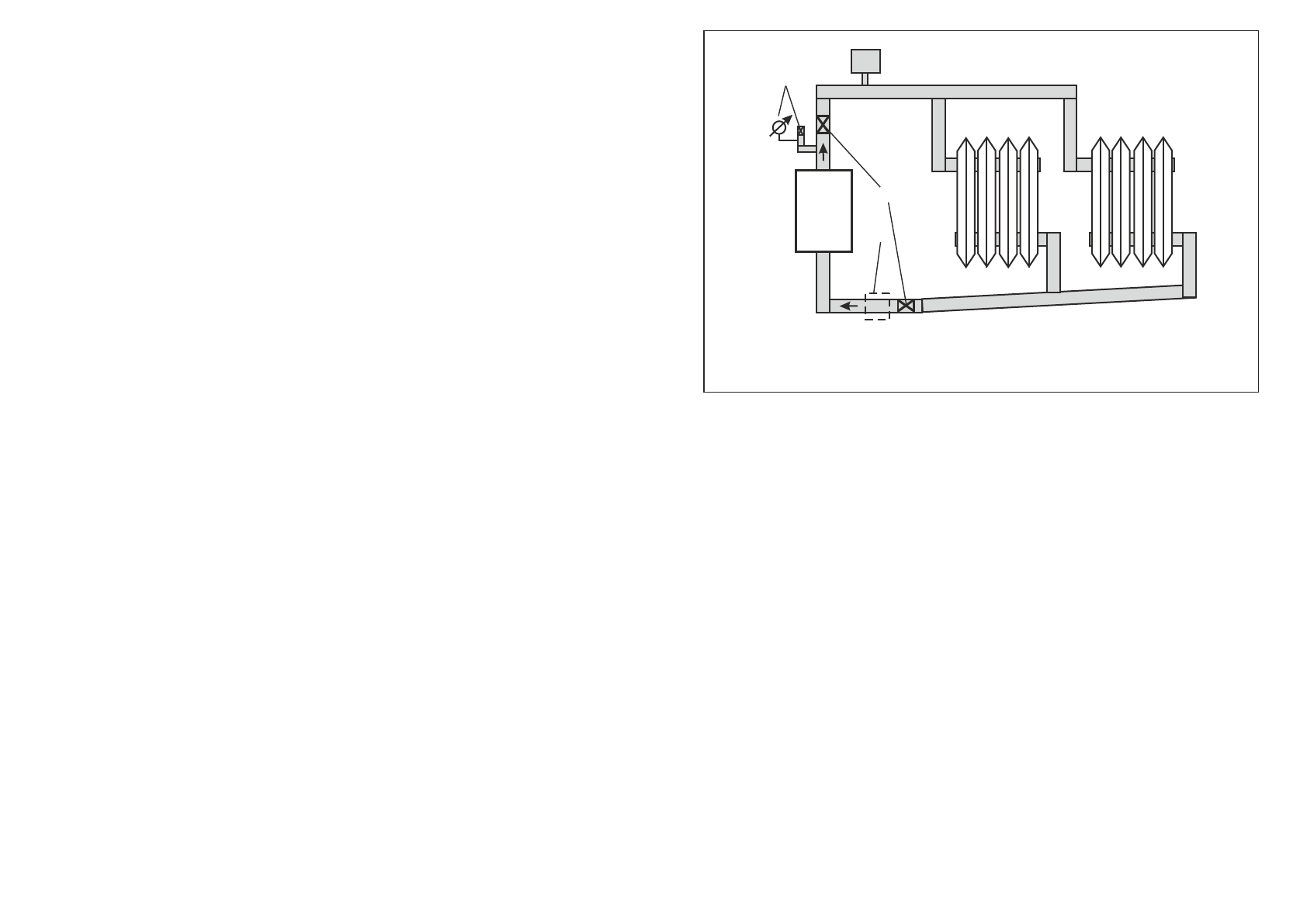

Рисунок 4 - Примерная схема открытой системы отопления
П - прибор; ГБ - группа безопасности; НЦ - насос циркуляционный
1
РЕ - расширительная емкость; ШВ - шаровый вентиль G 1 / ;
4
ГБ
П
ШВ
НЦ
РЕ
- заполнение системы теплоносителем;
- удаление воздуха из системы отопления;
- доведение давления до нормы согласно требованиям настоящего
Руководства по эксплуатации (при использовании экспанзомата);
- пробный пуск;
- регулировку системы и запорной арматуры;
- инструктаж потребителя по правилам эксплуатации с отметкой в
разделе “Отметка о проведенных работах”.
6.1.5 Перед монтажом прибора проверьте правильность и качество
монтажа системы отопления с естественной циркуляцией.
Трубы системы отопления в соответствии с рисунком
4
должны быть
расположены т ак, чтобы способствовать е сте ственной циркуляции
теплоносителя. При этом максимальный уровень теплоносителя не должен
превышать 30 метров от уровня прибора (рабочее давление в котле не
выше 0,3 М П а). Если невозможно или нежелательно добиваться
естественной циркуляции теплоносителя, в системе отопления необходимо
использовать циркуляционный насос, установленный в соответствии с
рисунком
4
. При этом мощность насоса, подключеного к зажиму винтовому
7
прибора (см. п. 4.
2
), не должна превышать 0,5 кВт.
Система отопления должна обязательно иметь расширительную емкость,
сообщающуюся с атмосферой. При использовании расширительной емкости
мембранного типа (экспанзомата) на выходе из прибора перед шаровым
вентилем должена устанавливаться группа безопасности, включающая в
себя предохранительный клапан, рассчитанный на давление не более 0,4
МПа, манометр и автоматический воздухоотводчик.
Установку экспанзомата производить в соответствии с инструкцией
по эксплуатации экспанзомата!
Так как при срабатывании предохранительного клапана возможен
- 14 -
8.4 Срок службы прибора, установленный изготовителем, 5
лет
от
даты подключения, если подключение произведено не позднее 3-х месяцев
от даты продажи прибора.
При более позднем подключении
,
срок
службы
исчисляется с момента продажи.
По истечении срока службы необходимо вызвать специалиста
сервисного центра
, который проводит освидетельствование прибора и
определяет возможность и условия его дальнейшей эксплуатации. При
несоблюдении указанного требования вся ответственность за последствия,
возникшие в процессе эксплуатации прибора после окончания срока его
службы, возлагается на потребителя.
8.5 Наиболее оптимальным вариантом для потребителя является
заключение договора на техническое обслуживание в течении всего срока
службы прибора с одной из организаций, предложенных продавцом.
8.6 Все сведения о техническом обслуживании прибора оформля-ются
“Актом о проведенных
р
аботах” и соответствующей отметкой в разделе
“Отметка о проведенных работах”.
9 Правила хранения и транспортирования
9.1
Хранить прибор необходимо в помещениях с естественной вен-
тиляцией, где колебания температуры и влажность воздуха существенно
меньше, чем на открытом воздухе в районах с умеренным и холодным
0
0
климатом при температуре не выше +40 С и не ниже минус 50 С,
0
относительной влажности не более 80 % при +25 С.
9.2
Прибор можно транспортировать любым видом закрытого
транспорта, с обязательным соблюдением мер предосторожности при
перевозке хрупких грузов.
