6.1.6 Перед монтажом прибора проверьте правильность и качество монтажа
системы отопления с естественной циркуляцией.
Трубы системы отопления в соответствии с рисунком
4
должны быть
расположены т ак, чтобы способствовать е сте ственной циркуляции
теплоносителя. При этом максимальный уровень теплоносителя не должен
превышать 30 метров от уровня прибора (рабочее давление в котле не
выше 0,3 МПа). Если невозможно или нежелательно добиваться
естественной циркуляции теплоносителя, в системе отопления необходимо
использовать циркуляционный насос, установленный в соответствии с
рисунком
4
. При этом мощность насоса, подключеного к зажиму
клеммному прибора (см. п. 4.
2
.), не должна превышать 0,5 кВт.
Система отопления должна обязательно иметь расширительную емкость,
сообщающуюся с атмосферой. При использовании
расширительной емкости
мембранного типа (экспанзомата) на выходе из прибора перед шаровым
вентилем должна устанавливаться группа безопасности, включающая в себя
предохранительный клапан, рассчитанный на давление не более 0,4 МПа,
манометр и автоматический воздухоотводчик.
Установку экспанзомата производить в соответствии с инструкцией
по эксплуатации экспанзомата!
Так как при срабатывании предохранительного клапана возможен
выброс теплоносителя или пара через его дренажное отверстие, необходимо
к этому отверстию выполнить слив в канализационную систему,
защищающий от этих факторов.
6.1.7 На входе и выходе из прибора в соответствии с рисунком
4
устанавливаются шаровые вентили, применяемые при демонтаже, ремонте
и техническом обслуживании прибора.
Установка запорной арматуры на трубопроводе, соединяющем
расширительную емкость с системой отопления запрещается!
6.1.8 Давление опрессовки системы отопления с котлом после
монтажа - не более 0,4 МПа.
6.1.9 Прибор должен быть смонтирован в вертикальном положении
(выходной патрубок - вверху) на стенах и сооружениях, в хорошо
освещенных помещениях.
- 8 -
- 13 -

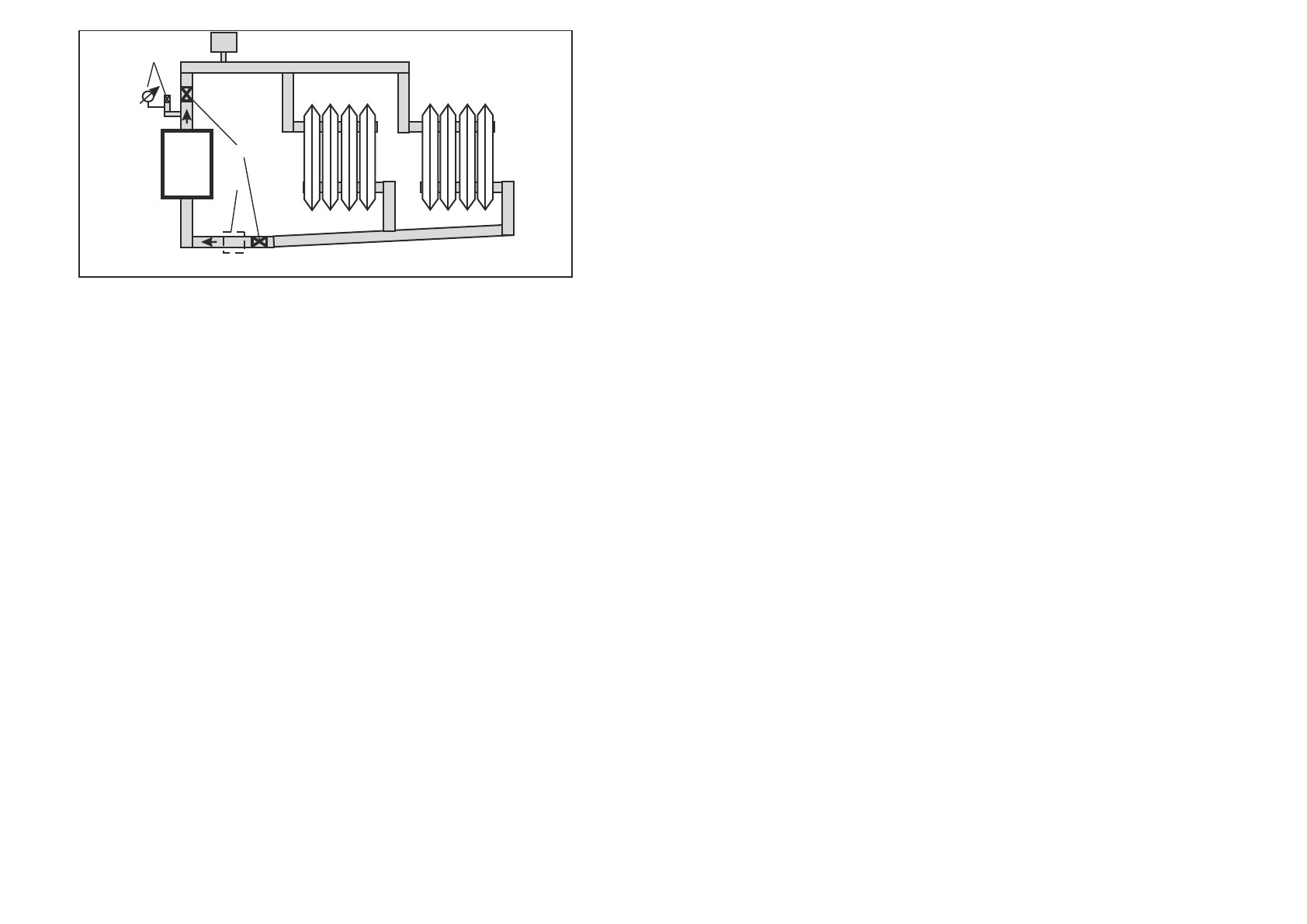

Рисунок 4 - Примерная схема системы отопления
П - прибор; ГБ - группа безопасности; РЕ - расширительная
1
емкость; ШВ - шаровый вентиль G 1 / ; НЦ - насос циркуляционный
4
ГБ
П
ШВ
НЦ
РЕ
кольцом из ремкомплекта. Порядок и способы выполнения указанных
работ организация, их выполняющая, должна согласовать с изготовителем.
После проведения технического обслуживания подготовка и пуск прибора в
работу должны производиться с соблюдением всех требований настоящего
руководства.
8.4
Срок службы прибора, установленный изготовителем - 3 года от
даты подключения, если подключение произведено не позднее 3 месяцев от
даты продажи прибора.
По истечении срока службы необходимо вызвать специалиста гарантийной
мастерской, который проводит освидетельствование прибора и определяет
возможность и условия его дальнейшей эксплуатации. При несоблюдении
указанного требования вся ответственность за последствия, возникшие в
процессе эксплуатации прибора после окончания срока его службы,
возлагается на потребителя.
8.5
Наиболее оптимальным вариантом для потребителя является
заключение договора на техническое обслуживание в течение всего срока
службы прибора, с одной из организаций, предложенных продавцом.
8.6
Все сведения о техническом обслуживании прибора оформляются
“Актом о проведенных работах” и соответствующей отметкой в разделе
“Отметка о проведенных работах”.
9
Правила
хранения
и
транспортирования
9.1
Хранить прибор необходимо в помещениях с естественной
вентиляцией, где колебания температуры и влажность воздуха существенно
меньше, чем на открытом воздухе в районах с умеренным и холодным
0
0
климатом при температуре не выше +40 С и не ниже минус 50 С,
0
относительной влажности не более 80 % при +25 С.
9.2
Прибор можно транспортировать любым видом закрытого
транспорта, с обязательным соблюдением мер предосторожности при
перевозке хрупких грузов.
