Основными отличиями изделий ЭВАН
PRACTIC
-36 ... -120 от изделий мощностью
3...28 кВт является увеличенный размер котла (20), управление мощностью посредством
трёх (для приборов мощностью 36 ... 60 кВт) или шести (для приборов мощностью 72 ... 120
кВт) электромагнитных контакторов (21), которые, в свою очередь управляются с помощью
промежуточных реле, сгруппированных на плате управления (22).
Клеммные колодки (23) служат для подключения вводного силового кабеля.
Силовое реле (24) позволяет управлять циркуляционным насосом мощностью до
1 кВт и питанием от 220 В. Насос следует подключить к винтовым клеммам (25).
5.10 Плата управления содержит винтовые зажимы для подключения как датчиков
температуры воздуха, входящих в комплект прибора, так и других внешних устройств.
Расположение разъёмов для подключения внешних устройств показано на рис.
5.

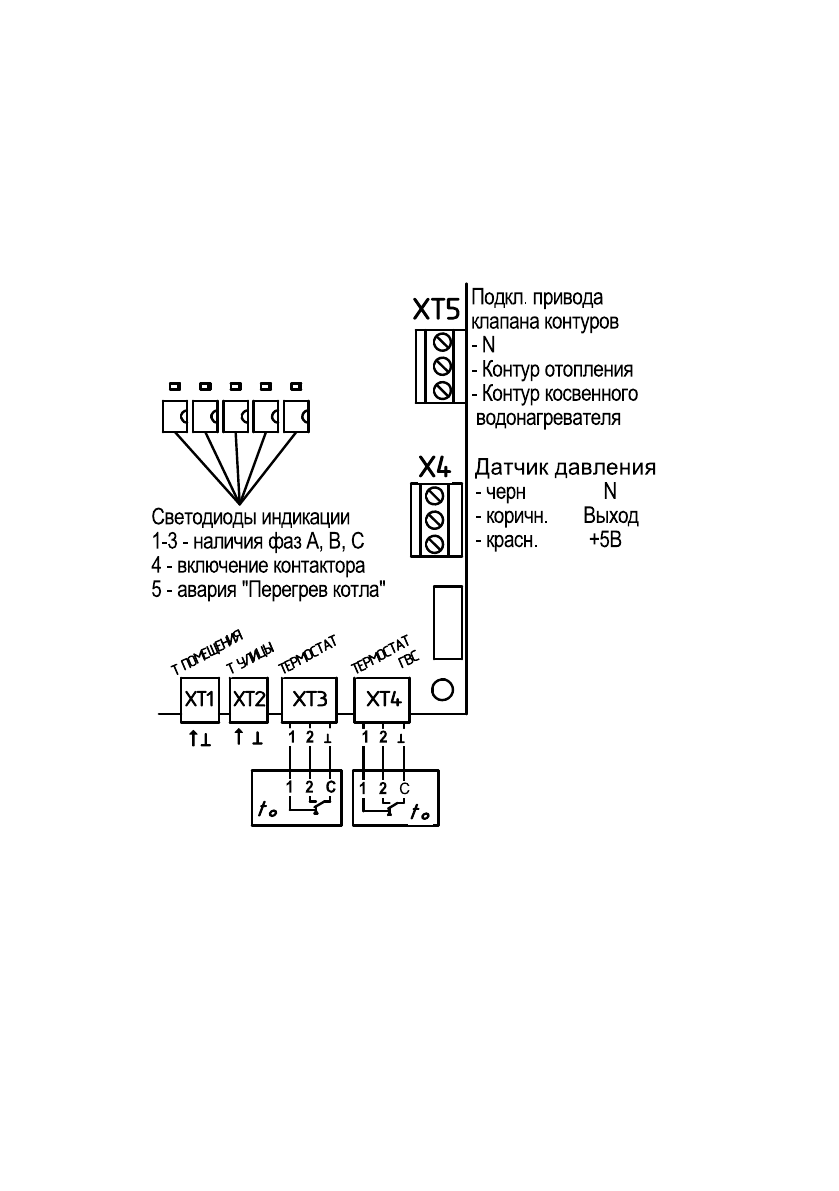

Рисунок 5. Подключение к разъёмам на плате.
Разъёмы ХТ1
–
ХТ4
представляют собой отсоединяемые от платы блоки винто-
вых зажимов. Разъемы предназначены для следующих устройств:
5.1
0
.1
разъём ХТ1
предназначен для подключения датчика комнатной температу-
ры воздуха. Датчик входит в комплект. Важна полярность! К правому контакту подсое-
динять общий провод датчика (черного цвета). Датчик необходимо размещать там, где
требуется поддерживать нужную температуру. Рекомендуемое расположение – на
высоте 170 см, на удалении от прямых солнечных лучей и радиаторов. Проводники
2
датчика можно удлинять до 30 м проводами сечением не менее 1 мм .
- 10 -
1
2
3
4 5
