- 12 -

управления  автоматически  переключится  на  совместную  работу  с  этим
датчиком.

При  выборе  д

атчика  следует  помнить,  что  при  замыкании

контакта  датчика  отопительный  прибор  отключается.

Установите

регулятор  воздушного  датчика  на  отметку  необходимой    для  поддержания  в
помещении  температуры.  Ручку  регулятора  температуры  теплоносителя  на
пульте  управления  прибора  ЭПО  выведите  на  отметку  максимальной
температуры.  Далее  включение  и  отключение  прибора  для  поддержания
заданной  температуры  будет  происходить  автоматически.

7.2.6  Допускается  небольшой  шум  при  работе  пульта  управления.

7.3  С  трёхступенчатым  пультом  управления

7.3.1  Прибор  управляется  с  пульта  управления.
7.3.2  Перед  включением  прибора  поставьте  ручку  терморегулятора

“ТЕМПЕРАТУРА”  вращением  против  часовой  стрелки  в  крайнее  левое
положение.

7.3.3  Переключите  выключатель  “СЕТЬ”  в  положение  “ВКЛ”.

Загоревшийся  световой  сигнал  “I”  свидетельствует  о  том,  что  напряжение
на  пульт  поступает.  Загоревшийся  сигнал  “НАГРЕВ”  свидетельствует  о  том,
что  напряжение  поступает  и  на  одну  из  ступеней  мощности  котла.  Если
температура  теплоносителя  в  котле  выше  30  градусов,  то  напряжение  на
ТЭН  поступать  не  будет  и  световой  сигнал  “НАГРЕВ”  не  загорится.

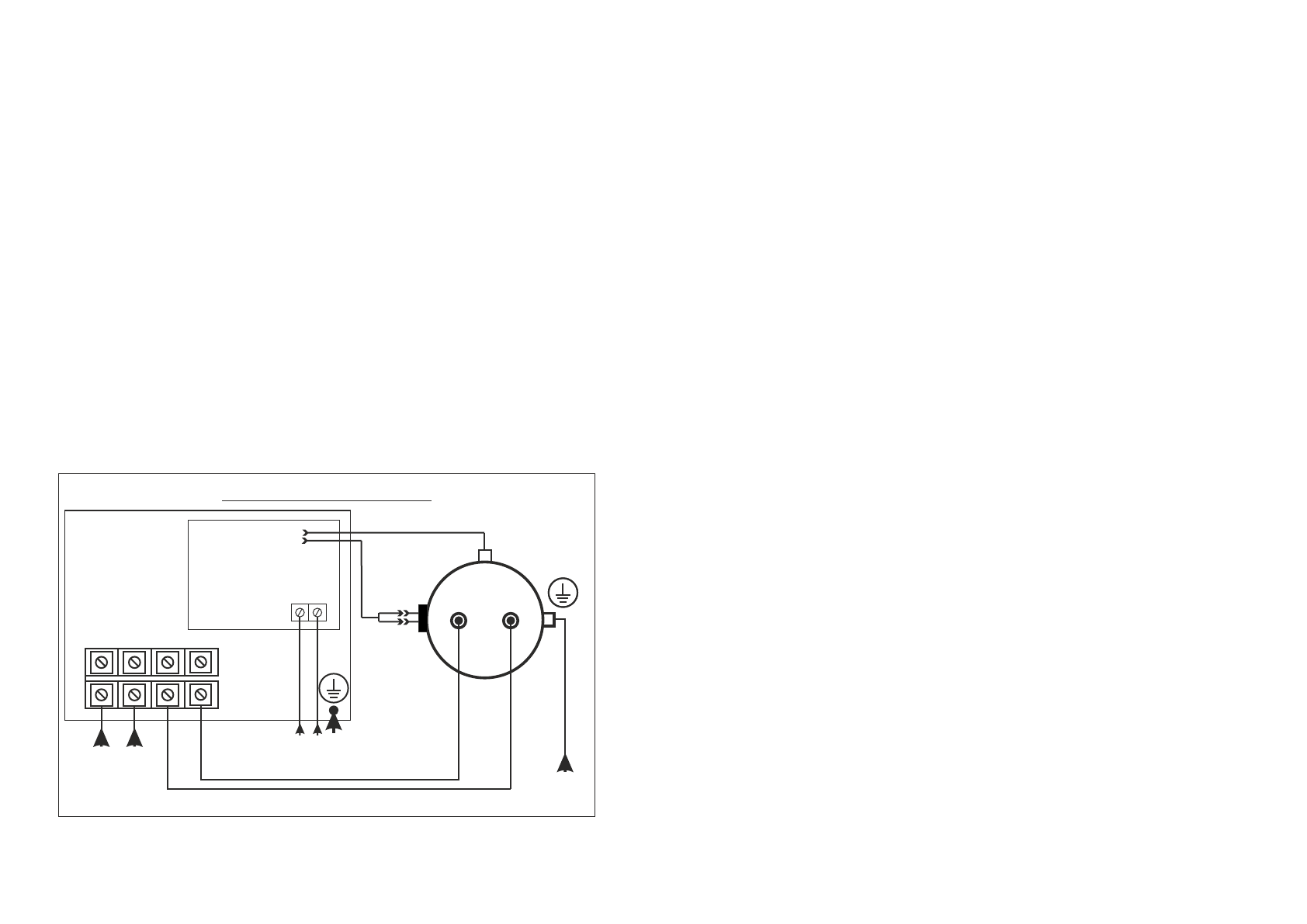

Рисунок 6.   Электрическая схема подключения

ЭПО-4 с ПУ ЭПО-М1

РЕ

Крышка с ТЭНом

Датчик


терморегулятора

ОТ    СЕТИ

КОТЁЛ

А1

N

Аварийное
            реле

ПУЛЬТ

УПРАВЛЕНИЯ

N

А

Плата
управления

РЕ

“датчик температуры

воздуха”

- 9 -

6

Подготовка

к

работе

6.1

Монтаж

и

подключение

6.1.1

Подключение

к

сети

осуществляется

в

установленном

порядке

.

6.1.2

Монтаж

и

подключение

прибора

осуществляется

исключительно

организацией

  (

организациями

),

имеющей

право

на

производство

данных

работ

,

зарегистрированной

в

соответствующих

органах

.

6.1.3

О р г а н и з а ц и и

  (

о р г а н и з а ц и я

) ,

в ы п о л н я ю щ и е

м о н т а ж

и

подключение

,

делают

соответствующую

запись

в

разделе

  “

Отметка

о

проведенных

работах

”.

6.1.4  Пуско-наладочные  работы  предусматривают:

-  подключение электроотопительного котла к системе отопления;
-  подключение электроотопительного котла к электрической сети;
-  заполнение системы теплоносителем;
-  удаление воздуха из системы отопления;
-  доведение  давления  до  нормы  согласно  требованиям  настоящего

руководства по эксплуатации (при использовании экспанзомата);

-  пробный пуск;
-  регулировку системы и запорной арматуры;
-  инструктаж  потребителя  по  правилам  эксплуатации  с  отметкой  в  разделе

“Отметка о проведенных работах”.

6.1.5 Перед  монтажом  прибора  проверьте  правильность  и  качество  монтажа

системы отопления.

Трубы  системы  отопления  в  соответствии  с  рисунком  5  должны  быть

расположены  т ак,  чтобы  способствовать  е сте ственной  циркуляции
теплоносителя.  При  этом  максимальный  уровень  теплоносителя  не  должен
превышать  30  метров  от  уровня  прибора  (рабочее  давление  в  котле  не
выше  0,3  МПа).

Если  невозможно  или  нежелательно  добиваться  естественной  циркуляции

т е п л о н о с и т е л я ,   в   с и с т е м е   о т о п л е н и я   н е о бхо д и м о   и с п о л ь з о в а т ь
циркуляционный  насос,  установленный  в  соответствии  с  рисунком  5.

Система  отопления  должна  обязательно  иметь  расширительную  емкость,

сообщающуюся  с  атмосферой.  При  использовании  расширительной  емкости
мембранного  типа  (экспанзомата)  на  выходе  из  прибора  перед  шаровым
вентилем  должена  устанавливаться  группа  безопасности,  включающая  всебя
предохранительный  клапан,  рассчитанный  на  давление  не  более  0,4  МПа,
манометр  и  автоматический  воздухоотводчик.

Установку  экспанзомата  производить  в  соответствии  с  инструкцией

по  эксплуатации  экспанзомата!

Так  как  при  срабатывании  предохранительного  клапана  возможен

выброс  теплоносителя  или  пара  через  его  дренажное  отверстие,  необходимо
к  этому  отверстию  выполнить  слив  в  канализационную  систему,
защищающий  от  этих  факторов.

6.1.6  На  входе  и  выходе  из  котла  в  соответствии  с  рисунком  6

устанавливаются  шаровые  вентили,  применяемые  при  демонтаже,  ремонте
и  техническом  обслуживании  прибора.

Установка  запорной  арматуры  на  трубопроводе,  соединяющем

расширительную  емкость  с  системой  отопления  запрещается!
