- 10 -

6.1.7  Давление  опрессовки  системы  отопления  с  котлом  после

монтажа  -  не  более  0,45  МПа.

6.1.8  Котёл  должен  быть  смонтирован  в  вертикальном  положении

(защитный  кожух  -  вверху).  Пульт    управления  монтируется  вертикально
на  высоте  1,4  -  1,7  м  от  пола,  на  стенах  и  сооружениях,  в  хорошо
освещенных  помещениях.

6.1.9  П од к л юч е н и е   п ул ьт а   у п р а вл е н и я   к   эл е к т р и ч е с ко й   с е т и

производится  в  соответствии  с  ПУЭ  и  ППБ  и  только  через  автоматический
выключатель  (см.  п.  5.3.).

Сечение  медной  токопроводящей  жилы  кабеля  или  проводов,

применяемых  для  подключения,  выбирается  в  соответствии  с  таблицей  3.

6.1.10  Приборы  ЭПО-7,5;  -9,45  c

п у л ьт о м   у п р а в л е н и я   П У   Э П О - М 1
р е к о м е н д у е т с я   п о д к л ю ч а т ь   к
электрической  сети  напряжением  380В.
Если  это  невозможно,  одноступенчатые
пульты  подключают  в  соответствии  с
рисунком  7,  а  трехступенчатые  -  в
с о о т в е т с т в и и   с   р и с у н к о м   1 0 ,
предварительно

установив  перемычки,

указанные  пунктиром.

6.1.11  Подключение  котла  к  пульту

управления  осуществляется  согласно
П У Э   и   П П Б   в   с о о т в е т с т в и и   с
рисунками  6-11  с  учетом  следующего:

-  при  подтягивании  контактных  гаек  на  ТЭНах  не  допускается

провертывание  контактных  стержней  в  корпусе  ТЭНов;

-  контакты  шнуров  датчика  терморегулятора  и  температурного  реле

осторожно,  без  больших  усилий,  вставляются  в  гнезда  зажимов  до  упора
(при  этом  контакты  шнуров  надеваются  соответственно  на  контакты
датчика  и  реле  и  не  должны  выступать  из  гнезд).

6.1.12  При  подключениии  котлов  ЭПО-  24,  30  к  трехступенчатому

пульту  управления,  необходимо

-  демонтировать  перемычки  ТЭНов,
-  установить  на  свободные  шпильки  ТЭНов  контакты  из  комплекта

пульта.

6.2

Заполнение

отопительной

системы

6.2.1  В  качестве  теплоносителя  разрешается  использовать  воду,

соответствующую  требованиям  СанПиН  2.1.4.1074-01.

Д о п у с к а е т с я   и с п о л ь з о в а т ь

и е

и

н е з а м е р з а ю щ

ж и д к о с т

,

сертифицированн

  в  качестве  теплоносителя  для

ые

электрокотлов.  При  этом

условия  использования  должны  соответствовать  требованиям,  указанным  в
руководстве  по  эксплуатации  теплоносителя.

6.2.2  При  заполнении  системы  отопления  необходимо  обеспечить

отсутствие  в  ней  незаполненных  пустот.

ЭПО-18

6,0

-

ЭПО-12;-15

 6,0

2,5

4,0

-

ЭПО-7,5;-9,45

 4,0

Название

прибора

220 В

 Сечение жилы,

кв. мм

при напряжении

в сети

Таблица 3

380 В

ЭПО-4;-6

10,0

-

-

ЭПО-24;-30

- 11 -

7

Порядок

работы

7.1 Включение прибора

7.1.1  Проверьте наличие теплоносителя в системе.
7.1.2  П е р ед   в к л юч е н и е м   н е о бход и мо   п р ов е р и т ь   а втомат и ч е с к и й

выключатель,  если он отключен - включить.

7.2 С одноступенчатым пультом управления

7.2.1  Прибор  управляется  с  пульта  управления.
7.2.2  Перед  включением  прибора  поставьте  ручку  терморегулятора

“ТЕМПЕРАТУРА”

вращением  против  часовой  стрелки  в  крайнее  левое

положение.

7.2.3  Переключите  выключатель  в  положение  “ВКЛ”.  Загоревшийся

световой  сигнал  “СЕТЬ”

свидетельствует  о  том,  что  напряжение  на  пульт

поступает.  Загоревшийся  сигнал  “Нагрев”  свидетельствует  о  том,  что
н ап р я же н и е   п о с ту п а е т   и   н а   Т Э Н ы   п р и бо р а .   Е с л и   т е м п е р ату р а
теплоносителя  в  котле  выше  30  градусов,  то    напряжение  на  ТЭНы
поступать  не  будет  и  световой  сигнал  “Нагрев”

не  загорится.

7.2.4  Выбор  желаемого  температурного  режима  теплоносителя

о с у щ е с т в л я е т с я   п л а в н о й   р е г у л и р о в к о й   р у ч к о й   т е р м о р е г у л я т о р а
“ТЕМПЕРАТУРА”.

7.2.5  При  подключении  к  пульту  управления  (к  зажиму  винтовому

“Датчик  температуры  воздуха”)  воздушного  датчика  температуры  схема

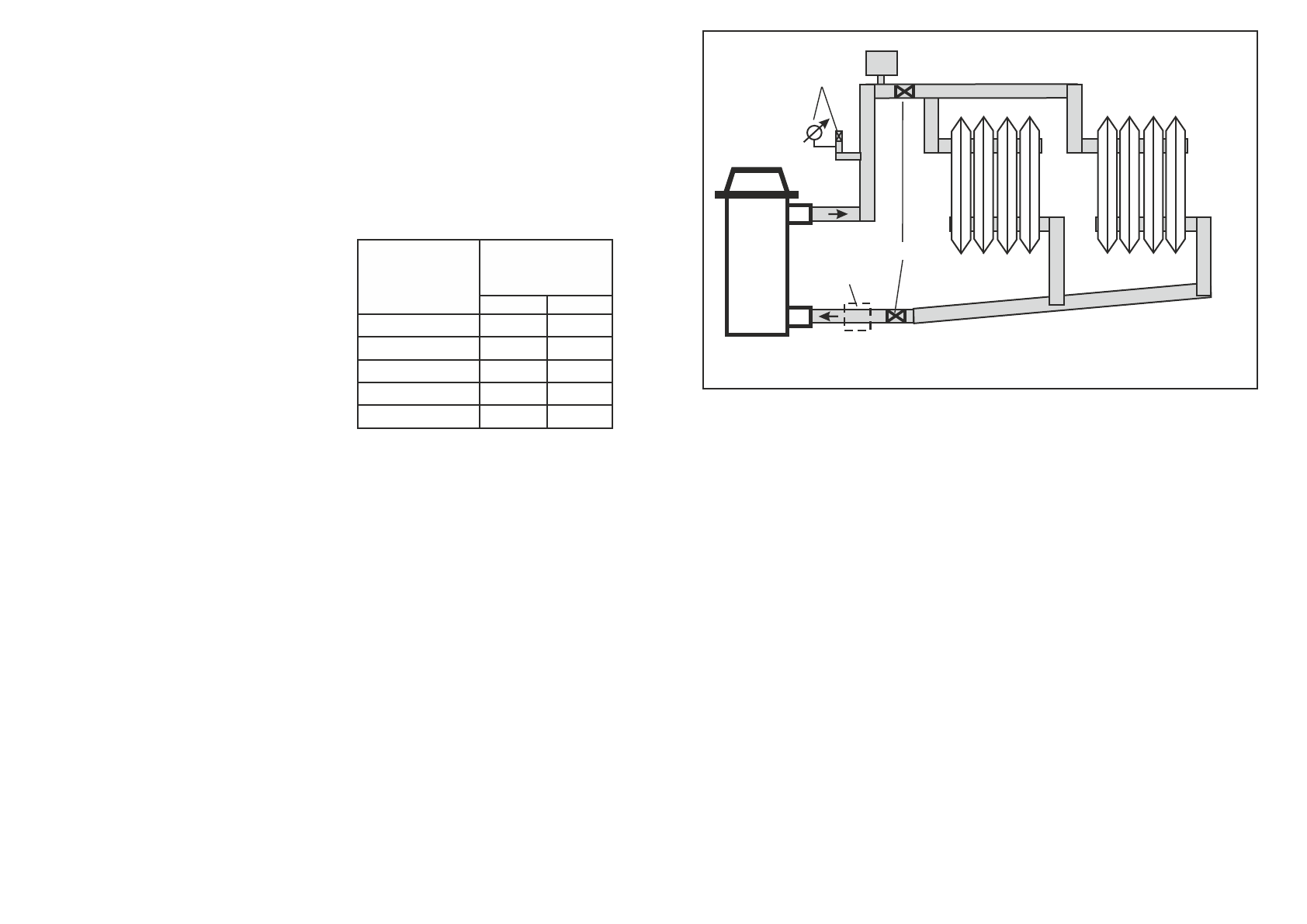

Рисунок 5.  Примерная схема системы отопления

К - котёл; ГБ - группа безопасности; РЕ - расширительная

1

емкость; ШВ - шаровый вентиль G1 / ; НЦ - насос циркуляционный

4

ШВ

НЦ

РЕ

К

ГБ
