29

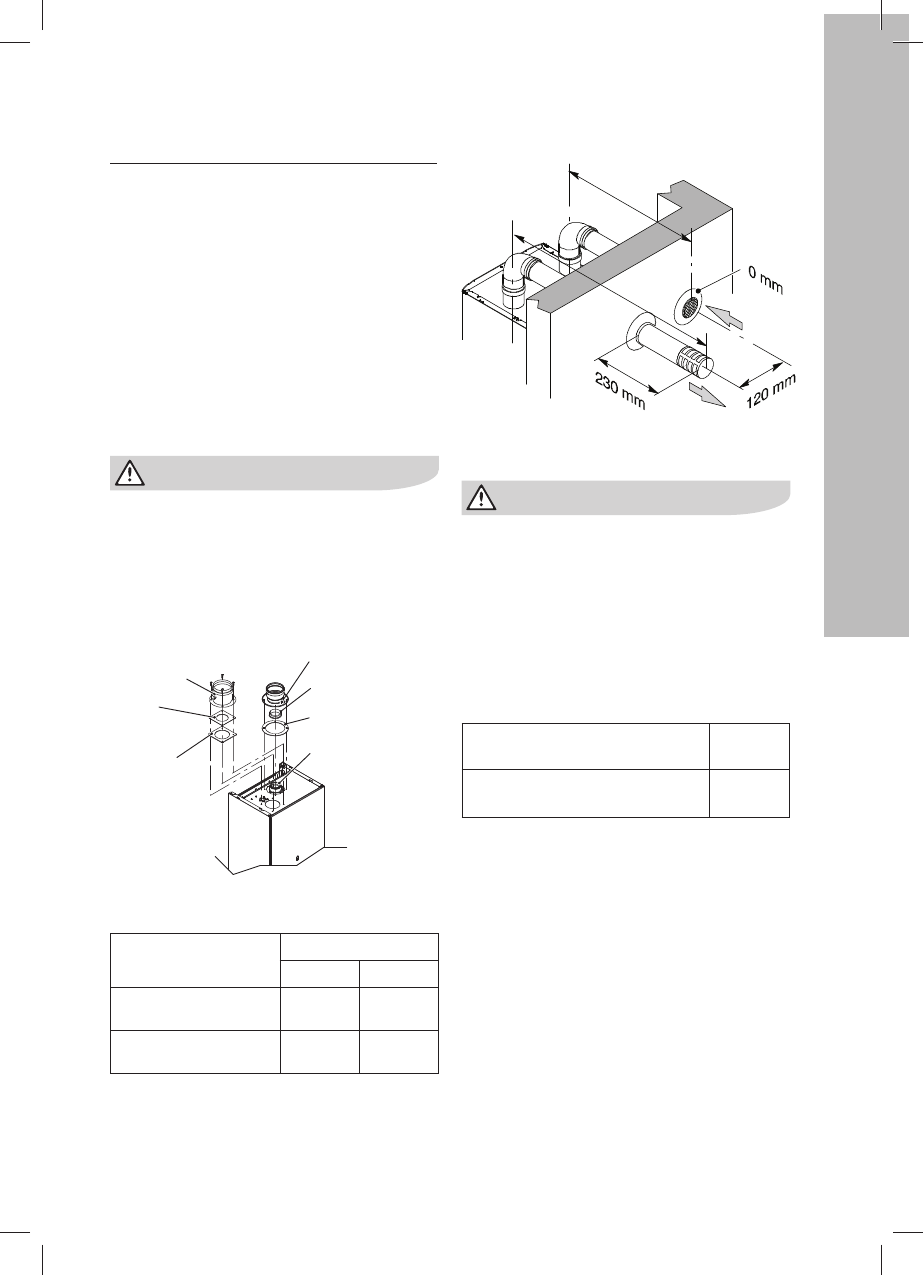

Раздельная система дымоудаления 80/80 мм
Этот комплект позволяет разделить трубы для
отвода дыма и забора воздуха.
Выводы можно подсоединить к соответствую-
щим специально спроектированным дымоходам
или отводить дым и производить забор воздуха
непосредственно через стену.
Минимальная длина труб не должна быть меньше
1 м, а максимальная суммарная длина участков
A + B (см. Рисунок 5.8 и Рисунок 5.9) при исполь-
зовании удлинителей не должна превышать 30
метров.
В зависимости от максимальной длины
установленного комплекта между котлом и
патрубком забора воздуха/отвода дыма не-
обходимо установить соответствующую диа-
фрагму. См. рис. 5.7 и таблицу к ниму
Фланцевый патрубок
забора воздуха
Диафрагма
забора
воздуха
Прокладка
Диафрагма
дымоотвода
Прокладка
котла
Фитинг
дымоотвода
Прокладка на
поверхность котла
Рисунок 5.7
Раздвоенные
80/80 мм
Диафрагма
Дым
Воздух
Для длины от 0,5 м до
15 м
39 мм
нет
Для длины от 15 м до
30 м
47 мм
50 мм
B
A
Рисунок 5.8
Если труба для отвода дыма проходит через
стены из легковоспламеняющихся материа-
лов, необходимо ее изолировать слоем изо-
ляционного материала толщиной 5 см мин.
При установке колен 90
о
и 45
о
необходимо учесть
сокращение общей длинны труб на:
Для колена 45 ° уменьшение
0,9 м
Для колена 90° уменьшение
1,65 м
