electrolux
газовые котлы
Инструкция по эксплуатации
напольных газовых котлов с
чугунным теплообменником
Electrolux серий FSB 15 P – FSB 60 P
Мы благодарим Вас за
сделанный выбор!
Вы приобрели качественный и
высокотехнологичный прибор, пожалуйста,
перед использованием внимательно
ознакомьтесь с инструкцией по монтажу и
эксплуатации.
Содержание
Основные функции котла
Внутренняя структура котла
Циркуляционный насос
Технические характеристики
4
Панель управления
6
Защитные функции котла
6
Заполнение и слив системы отопления
6
Включение котла и его работа
7
Выключение
8
Техническое обслуживание
8
Неисправности котла и их устранение
9
Монтаж котла
10
Габаритные и присоединительные
размеры
11
Электрические монтажные схемы
1
Переход на другой тип газа
1
Экологические предписания.
Утилизация
1
Подсоединение к дымоходу
1
Гарантийный талон
16
Примечание:
В тексте данной инстукции напольный газовый
котел может иметь такие технические назва-
ния, как прибор, устройство, аппарат и т.п.

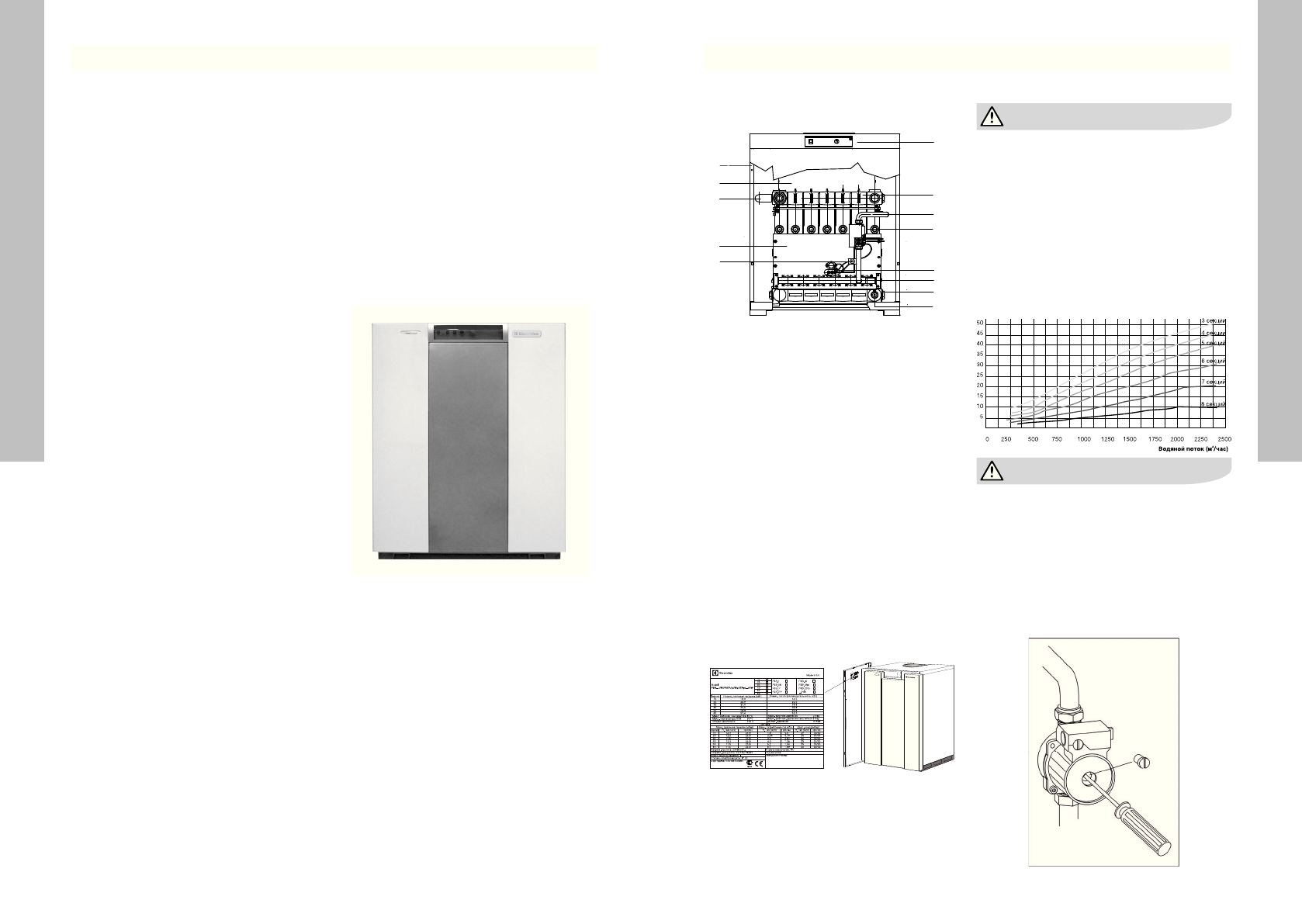

Внутренняя структура котла
FSB__P
1
Корпус котла
Дефлектор
Труба возврата отопления
5
Защитный экран горелки
8
Корпус панели управления
10
Чугунный теплообменник
11
Труба подачи отопления
1
Газовая труба
1
Газовый клапан
15
Электрод розжига
16
Газовый коллектор с форсунками
18
Кран слива
19
Пьезо кнопка
Идентификация котла
Внутри котла на боковой панели находится
табличка с данными для идентификации моде-
ли котла.
Не удаляйте и не повреждайте табличку с
данными котла! Идентификационная табличка
содержит важные данные: заводской номер,
мощность, дата производства и т.д.
Основные функции котла
• Данный котёл обеспечивает отопление.
• На панели управления расположены ручки
управления, котловой термометр. С помо-
щью ручки управления Вы устанавливаете
температурный режим работы котла, а тер-
мометр показывает текущую температуру
теплоносителя контура отопления.
• Защитные функции, включают защиту от
перегрева, контроль наличия пламени,
выключение котла при плохой системы
дымоудаления.
Внешний вид котла
Циркуляционный насос
Газовые котлы моделей FSB 15 P – FSB 60
P устанавливаются как в открытых отопи-
тельных системах с естественной цирку-
ляцией теплоносителя, так и в закрытых
отопительных системах с принудительной
циркуляцией теплоносителя
.
В случае использования котлов серии FSB 15
P – FSB 60 P в закрытых отопительных систе-
мах расчёт циркуляционного насоса на отоп-
ление следует производить с учётом гидравли-
ческого сопротивления теплообменника.
Перед первым включение котла или после
длительной не работы котла (простоя), во
избежание поломки насоса, рекомендует-
ся проверить насос:
• отвинтить пробку в центре насоса,
чтобы получить доступ к оси ротора;
• повернуть ротор насоса с помощью
отвертки в направлении указывающей
стрелки на корпусе насоса.
