86

7221813.02 - ru

ИНСТРУКЦИЯ ДЛЯ УСТАНОВЩИКА

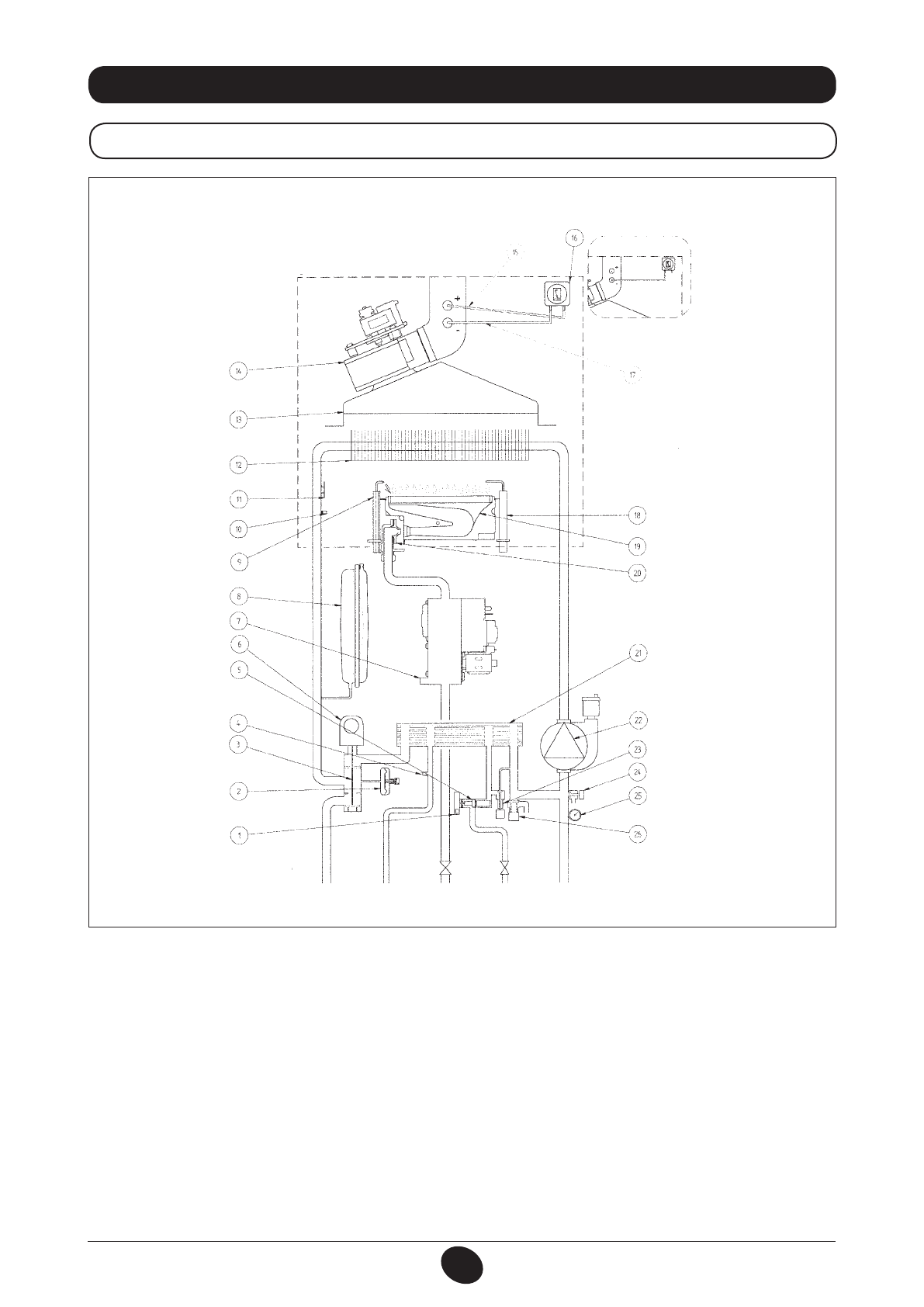

31. СХЕМА КОТЛА

Обозначения:

1 датчик приоритета контура ГВС

2 гидравлический прессостат

3 трехходовой клапан

4 датчик температуры (тип NTC) контура ГВС

5 датчик протока с фильтром

6 мотор трехходового клапана

7 газовый клапан

8 расширительный бак

9 электрод зажигания

10 датчик температуры (тип NTC) контура отопления

11 термостат перегрева

12 первичный теплообменник

13 дымовой колпак

14 вентилятор

15 точка положительного давления (для модели

28 MI FF -

31 MI FF

точка положительного давления должна быть

закрыта)

16 пневмореле – датчик тяги

17 точка отрицательного давления

18 электрод контроля пламени

19 горелка

20 рампа подачи газа с форсунками

21 пластинчатый теплообменник системы ГВС

(автоматический байпас)

22 насос с автоматическим воздухоотводчиком

23 кран заполнения котла

24 кран слива воды из котла

25 манометр

26 предохранительный клапан

31.1 - 24 MI FF - 28 MI FF - 31 MI FF

Рисунок 24

подача

в систему

отопления

выход

горячей

воды

газ

подача

холодной

воды

возврат из

системы

отопления

0901_0804 / CG_1737

28 MI FF - 31 MI FF

Герметичная
