82

7221813.02 - ru

ИНСТРУКЦИЯ ДЛЯ УСТАНОВЩИКА

0610_1301 / C

G_1855

CN 5

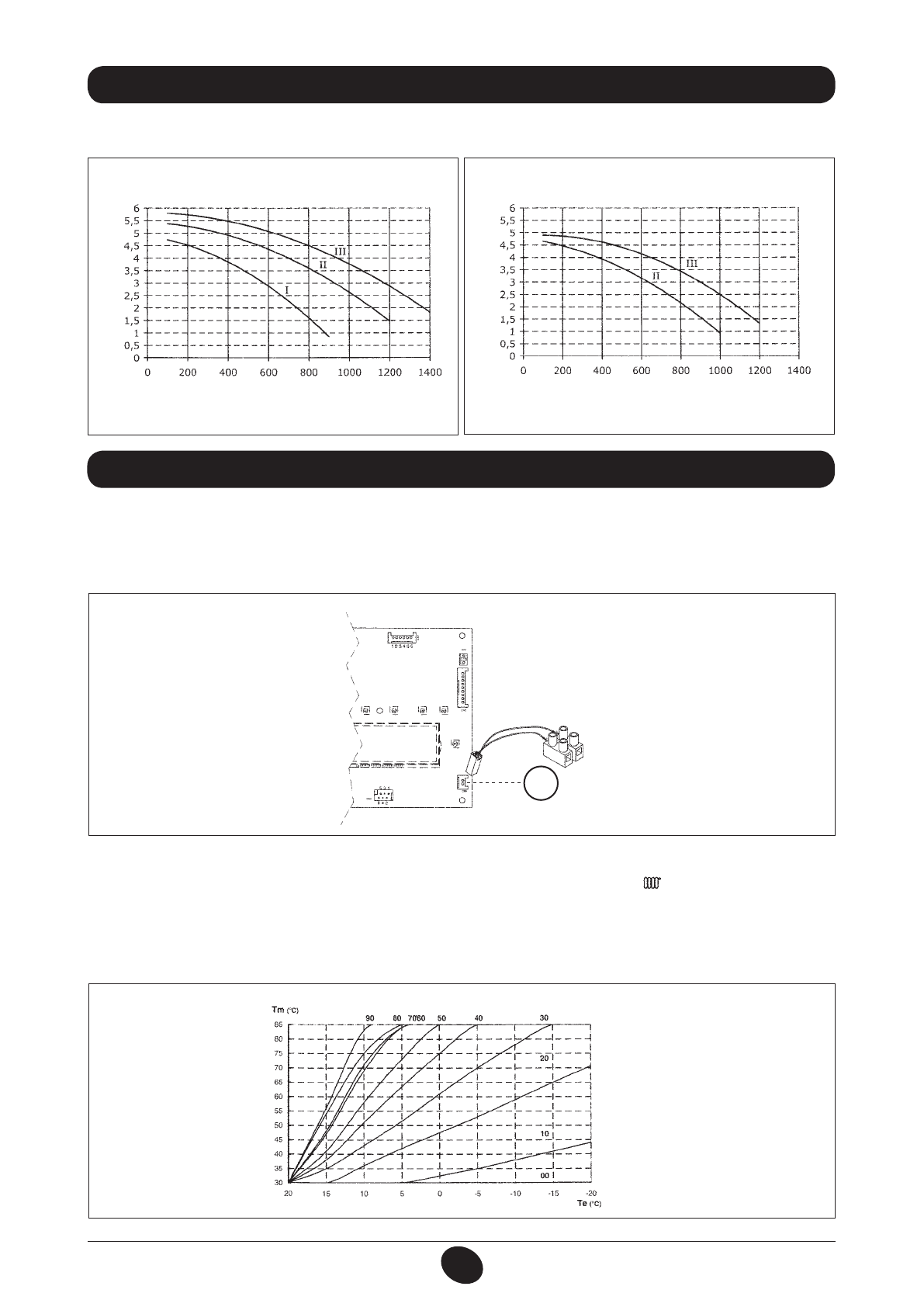

Рисунок 17.

25. ПОДСОЕДИНЕНИЕ ВНЕШНЕГО ДАТЧИКА

Система управления котлом предусматривает возможность подключения внешнего датчика, поставляемого в качестве

дополнительного устройства.

Внешний датчик подсоединяется к клеммам (3) и (4) клеммной коробки М2, как показано на рисунке 17. Для более подробной

информации - см. инструкцию, поставляемую вместе с устройством.

При подсоединённом внешнем датчике устройство управления температурой контура отопления регулирует коэффициент

дисперсии

K REG

. Для выбора требуемых характеристик (0…90) нажимайте следующие

+/-

кнопки.

ПРИМЕЧАНИЕ: максимальное значение текущей температуры TM зависит от настройки параметра F16 (см. раздел 20).

Максимальное значение текущей температуры может быть 85° или 45°C.

Температурные кривые Kt

График 3

TM =

температура на выходе котла, °C

Te =

внешняя температура, °C

0603_0306

В изделии применяется насос высокого давления, который может использоваться с любыми одно- и двухтрубными системами отопления.

Вмонтированный в насос выпускной воздушный клапан позволяет быстро удалить воздушные пробки из системы отопления.

24. ХАРАКТЕРИСТИКИ ПРОИЗВОДИТЕЛЬНОСТИ НАСОСА

28 MI FF - 31 MI FF - 31 FF

24 MI FF - 24 FF - 24 MI

График 1

РАСХОД ВОДЫ л/ч

НА

П

О

Р НА

С

О

С

А

мH

2

O

График 2

РАСХОД ВОДЫ л/ч

НА

П

О

Р НА

С

О

С

А

мH

2

O

1401_3102

1401_3103
