Каталог продукции De Dietrich Thermique 2017 г.

82

НАСТЕННЫЕ  КОНДЕНСАЦИОННЫЕ

 ГАЗОВЫЕ  КОТЛЫ

6

PROJECT

Дополнительное оборудование: стр. 86

Дымоходы: стр. 133

ГАЗОВЫЕ НАСТЕННЫЕ КОНДЕНСАЦИОННЫЕ КОТЛЫ ДЛЯ ОТОПЛЕНИЯ

№ CE 0063CL3333

MCA_Q0018

8,9–114

К

В

Т

INNOVENS PRO

MCA 45–115

№ CE 0063CL3333

•  Настенные конденсационные котлы для отопления

для работы на природном газе или пропане
(без переоборудования, кроме MCA 90)

•  Среднегодовой КПД эксплуатации до 110%
•  Низкие выбросы загрязняющих веществ:
•  NOx< 37 мг/кВт·ч для МСА 45

(< 32 мг/кВт·ч для МСА 65,
< 45 мг/кВт·ч для МСА 90,
< 46 мг/кВт·ч для МСА 115)

•  Компактный моноблочный теплообменник из сплава

алюминия с кремнием

•  Возможность подключения к коаксиальному

дымоходу или к дымовой трубе

•  Модулирующая горелка полного предварительного

смешения из нержавеющей стали с поверхностью
из сплетенных металлических волокон

•  Диапазон модуляции — от 18 до 100% мощности
•  Вентилятор с шумоглушителем для забора воздуха

на горение

•  Поставляется с автоматическим воздухоотводчиком

и сифоном для отвода конденсата

•  2 панели управления на выбор (см. главу 13):

– Diematic iSystem — погодозависимая автоматика,

способная управлять каскадными установками
(от 2 до 10 котлов)

– IniControl

•  Давление подачи газа: 13/20 мбар
•  Объем поставки: 1 или 2 упаковки

2

  Подающая труба системы отопления, R 1 1/4

4

  Подвод газа, R 3/4

6

  Обратная труба системы отопления, R 1 1/4

8

  Отвод конденсата (сифон и сливной гибкий

шланг с наружным

Ø

25 мм — в комплекте

поставки)

9

  Отвод продуктов сгорания

и подача воздуха для горения
–

Ø

80/125 мм для МСА 45

–

Ø

100/150 мм

для MCA 65, MCA 90 и MCA 115

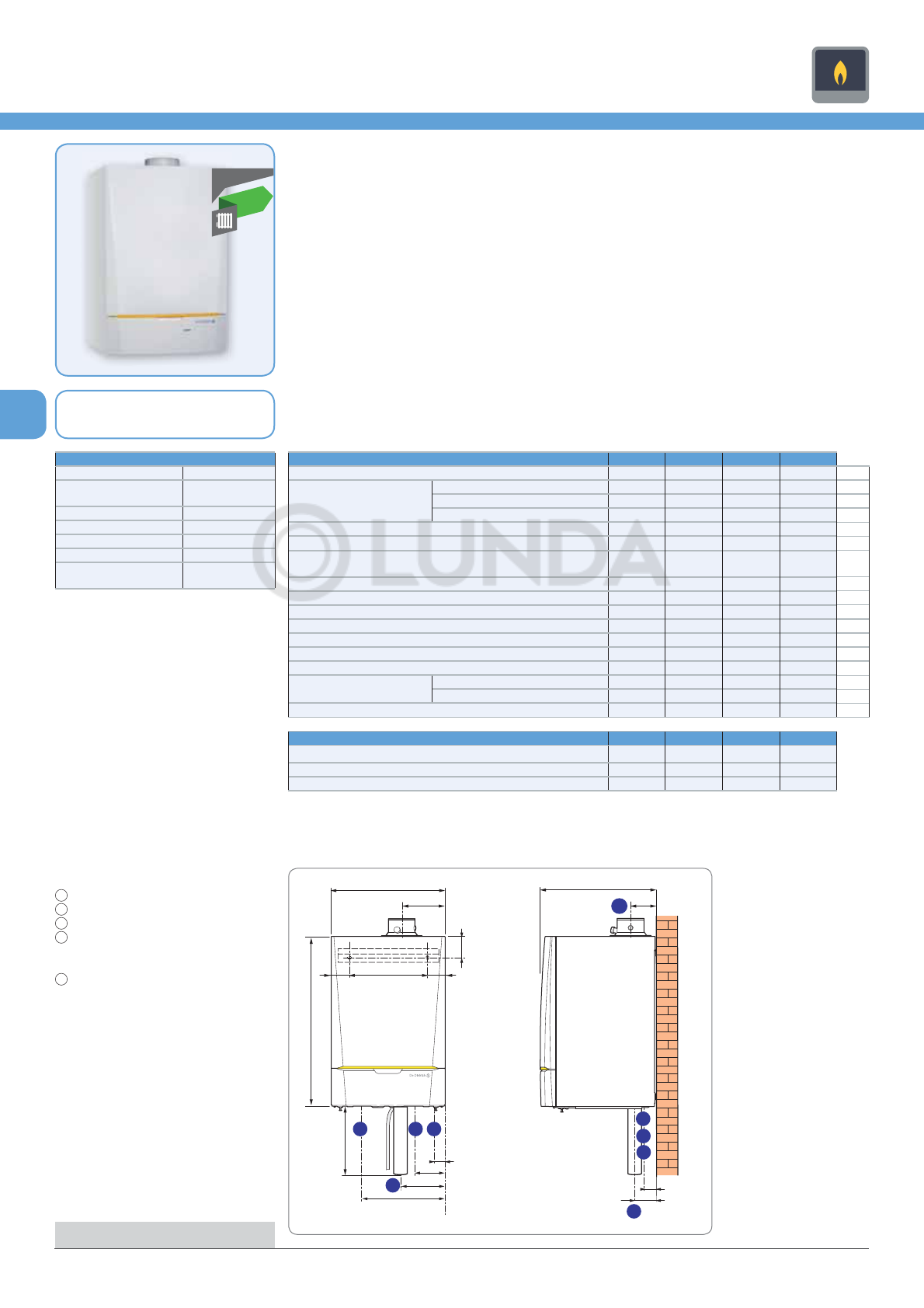

Основные размеры

Характеристики серии

Тип котла

конденсационный

Макс. рабочая
температура

90°С

Макс. рабочее давление

4 бар

Электрическое питание

230 В / 50 Гц / 6А

Класс защиты

IPX4D

Тип газа

II

2esi3p

Тип дымохода

В

23р

, С

13х

, С

33х

,

С

93х

, С

53

Технические данные

MCA 45

MCA 65

MCA 90

MCA 115

Номинальная мощность Pn (50°С /30°С)

43

65

89,5

114

кВт

КПД в% для низшей теплоты
сгорания при нагрузке ...% Pn
и средней температуры ...°С

100% Рn, средняя температура 70°С

97,2

98,3

97,9

96,6

%

100% Рn, темп. обратной линии 30°С

102,9

104,6

104,1

102,5

%

30% Рn, темп. обратной линии 30°С

107,7

108,9

108,1

107,1

%

Номинальный расход воды для Рn и

Δ

T=20 K

1,72

2,62

3,62

4,60

м

3

/ч

Потери при останове для

Δ

T=30 K

101

110

123

123

Вт

Потребляемая электрическая мощность при Pn/Pmin
(без циркуляционного насоса)

68/18

88/23

125/20

199/45

Вт

Полезная мощность при 50°С /30°С, мин/макс

8,9–43

13,3–65,0

15,8–89,5

18,4–114

кВт

Полезная мощность при 80°С /60°С, мин/макс.

8–40

12–61

14,1–84,2

16,6–107

кВт

Массовый расход продуктов сгорания, мин/макс.

14/69

21/104

28/138

36/178

кг/ч

Давление на патрубке уходящих газов котла

150

100

160

220

Па

Водовместимость

5,5

6,5

7,5

7,5

л

Минимальный необходимый расход воды через котел

0,4

0,4

0,4

0,4

м

3

/ч

Гидравлическое сопротивление котла для

Δ

T=20 K

90

130

140

250

мбар

Расход газа
(15°С — 1013 мбар)

природный газ

4,4

6,6

9,1

11,7

м

3

/ч

пропан

3,4

5,0

7,0

9,4

кг/ч

Вес нетто (без воды)

53

60

68

69

кг

Артикул

MCA 45

MCA 65

MCA 90

MCA 115

с панелью Diematic iSystem

100016199 100016200 100016201 100016202

с панелью iniControl

100016195 100016196 100016197 100016198

без панели управления*

90520

90521

90522

90523

*  Не забыть заказать панель управления для котла:

панель управления iniControl – арт. 100016093 (ед. поставки AD 271) или
панель управления DIEMATIC iSystem – арт. 100016094 (ед. поставки AD 272)

ȽȺɁ

A

   ДО

50

50

75

132

191

365

8

8

4

4

500

500

100

295

750

191

100

340

80

80

9

6

6

2

2

MCA_F0048
