8

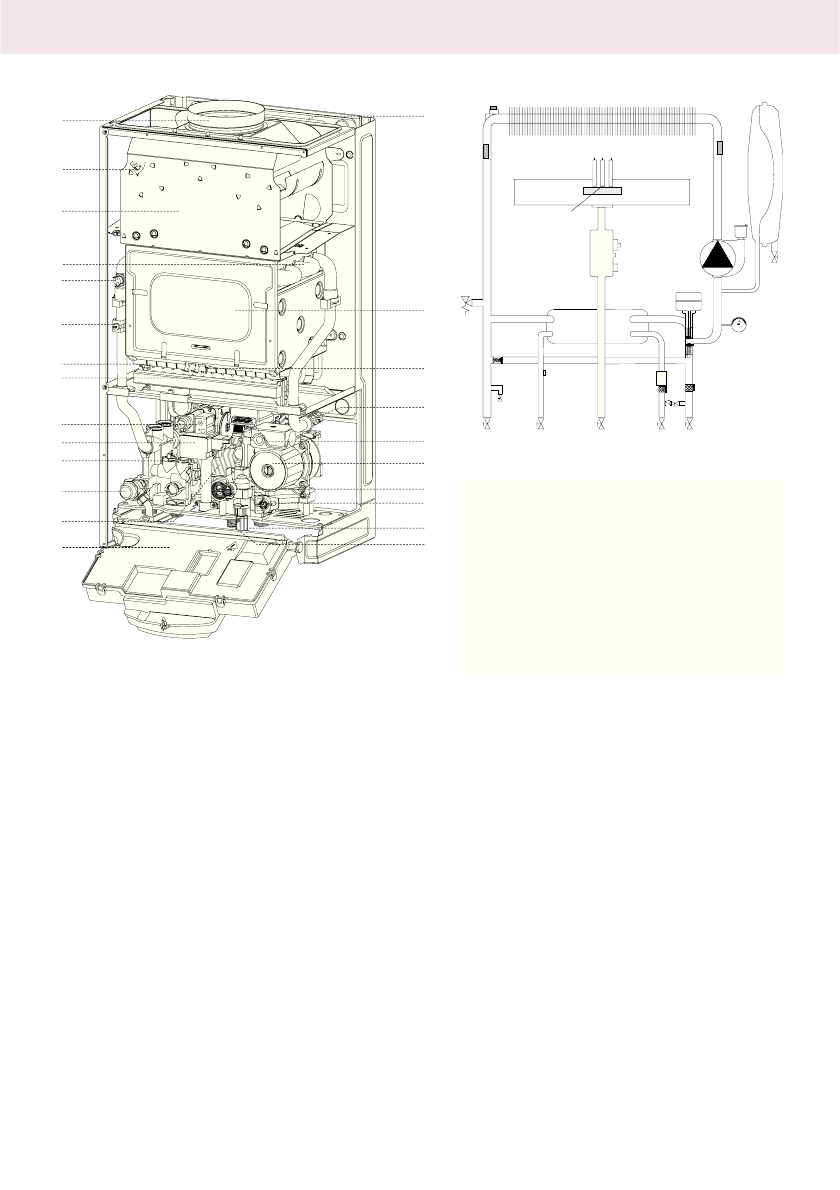

Описание котла
A. Патрубок подающей линии контура
отопления.
B. Патрубок подачи в контур ГВС
C. Вход газа
D. Патрубок подвода холодной воды
контура ГВС
E. Патрубок обратной линии контура
отопления
Гидравлическая схема
Размеры
Обозначения
1. Патрубок выхода продуктов сгорания
2.
Термостат продуктов сгорания
3.
Вытяжка продуктов сгорания
4. Первичный теплообменник
5. Термостат перегрева
6. Датчик температуры в подающей линии
7. Горелка
8. Трансформатор зажигания
9. Газовый клапан
10. Генератор зажигания
11. Датчик температуры контура ГВС
12. Предохранительный клапан контура
отопления,
13. Вторичный теплообменник
14.
Панель
управления
15. Сливной клапан
16. Электромагнитный клапан подпитки
17. Фильтр контура отопления
18. Датчик расхода в контуре ГВС
19. Циркуляционный насос с автоматическим
скоростей и воздухоотводчиком
20. Привод трехходового клапана
22. Датчик температуры в обратной линии
23. Электрод контроля пламени
24. Камера сгорания
25. Расширительный бак
1
2
3
4
5
6
7
8
9
10
10
12
14
13
25
24
23
20
22
19
18
17
16
15
A
B
C
D E
