Защита от замерзания

Режим защиты от замерзания включается по сигналу от датчика

температуры в подающей линии контура отопления и не зависит

от других устройств управления, но при этом котел должен быть

подключен к сети электропитания.

В случае понижения температуры в контуре отопления ниже 8 °С

на 2 минуты включится насос.

По истечении двух минут работы насоса, выполнятся следующие

операции:

a)  если температура в контуре отопления > 8 °С, то насос

отключится;

б)  если температура в контуре отопления от 4 до 8 °С, то насос

будет работать еще две минуты;

в)  если температура в контуре отопления < 4 °C, то включится

горелка (в режиме отопления) и будет работать на минимальной

мощности до тех пор, пока температура не поднимется до 33

°С, после этого горелка отключится, а насос будет работать в

течение двух минут.

Режим защиты от замерзания включается только в следующих

случаях (при нормальном функционировании котла):

-   давление в контуре соответствует норме;

-   котел подключен к сети электропитания, на панели управления

подсвечивается индикатор ;

-   к котлу осуществляется подача газа.

ВНИМАНИЕ!! ТОЛЬКО ДЛЯ  МОДЕЛЕЙ SYSTEM.
ЕСЛИ К КОТЛУ НЕ ПОДКЛЮЧЕН ВНЕШНИЙ БОЙЛЕР
(ТОЛЬКО ОТОПЛЕНИЕ), НЕОБХОДИМО ДЕМОНТИРОВАТЬ
ДВИГАТЕЛЬ 3-Х ХОДОВОГО КЛАПАНА, ИНАЧЕ ФУНКЦИЯ
АНТИЗАМЕРЗАНИЯ НЕ АКТИВНА.

Контроль удаления продуктов сгорания

Котел позволяет контролировать исправность системы
удаления продуктов сгорания путём измерения общего
перепада давления.
Благодаря использованию дифференциального манометра,
подключенного к штуцерам отбора проб газов (имеющихся
в специальных аксессуарах дымоудаления), можно
контролировать перепад ΔP срабатывания реле давления
дымовых газов.
Чтобы котел устойчиво и надлежащим образом работал,
измеренное на максимальной тепловой мощности значение
должно быть не менее 0,47 мбар.

Анализ продуктов сгорания (режим «Трубочист»)

Для выполнения анализа сгорания должен быть установлен
аксессуар с штуцерами отбора проб газов (рис. ниже).
Возможно определение температуры дымовых газов и воздуха
для горения, концентрацию О2 и СО2, и т.д.
Можно активировать режим “Трубочист” нажав и удерживая
кнопку “RESET” в течение 10 секунд на дисплее появится

(см. Параметр 270).
Через 30 мин котел возвращается в обычный режим работы.
Чтобы перевести котел в обычный режим немедленно,
выключите и повторно включите его.
По окончании анализа установите металлическую пластину на
место и убедитесь в плотности прилегания уплотнения.

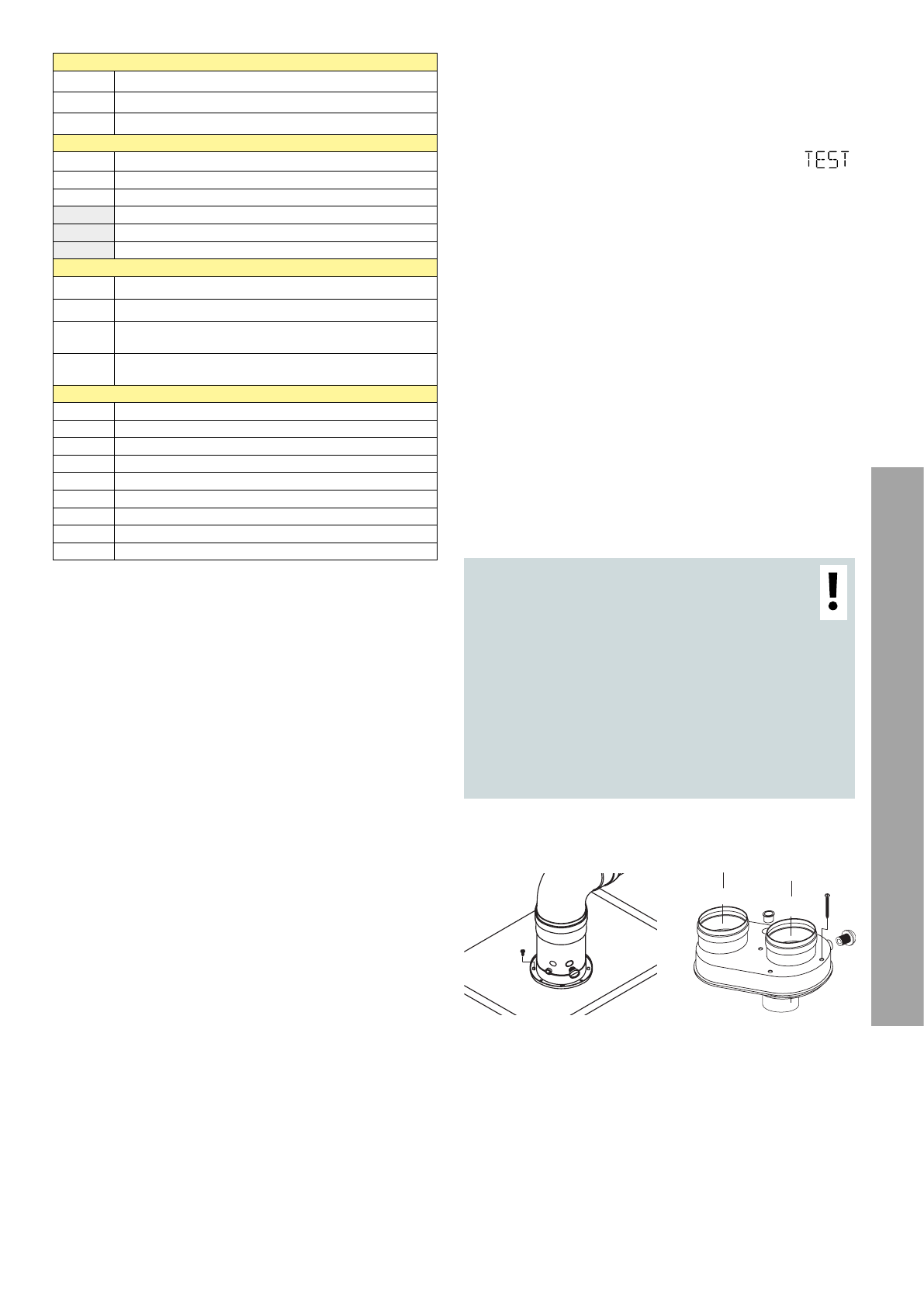

Коаксиальная
система

Раздельная
система

ДЛЯ ПРОВЕДЕНИЯ АНАЛИЗА
КАЧЕСТВА СГОРАНИЯ ТОПЛИВА
ДОЛЖЕН БЫТЬ УСТАНОВЛЕН
АКСЕССУАР С ШТУЦЕРОМ ОТБОРА ПРОБ
ГАЗА  (СМ. РИСУНОК НИЖЕ).
БОЛЕЕ ПОДРОБНУЮ ИНФОРМАЦИЮ ОБ
АКСЕССУАРЕ МОЖНО НАЙТИ В КАТАЛОГЕ
“ГАЗОВЫЕ КОТЛЫ И ВОДОНАГРЕВАТЕЛИ”,
РАЗДЕЛ: “АКСЕССУАРЫ
ДЫМОУДАЛЕНИЯ”.

Внешние дополнительные устройства

411

Неисправность датчика t 1 зоны

412

Неисправность датчика t 2 зоны

413

Неисправность датчика t 3 зоны

Розжиг и обнаружение пламени

501

Нет пламени

502

Обнаружено пламя при закрытом газовом клапане

504

Отрыв пламени

5P1

Неудачное первое зажигание

5P2

Неудачное второе зажигание

5P3

Отрыв пламени

Подача воздуха и удаление продуктов сгорания.

607

Пневмореле ВКЛ (вентилятор НЕ работает)

608

Пневморел ВЫКЛ (вентилятор работает)

6P1

Задержка срабатывания реле давления продуктов

сгорания

6P2

Размыкание контактов реле давления продуктов

сгорания при нормальной работе вентилятора

Мультизональное регулирование

701

Датчик t подачи зоны 1 неисправен

702

Датчик t подачи зоны 2 неисправен

703

Датчик t подачи зоны 3 неисправен

711

Датчик температуры возврата зоны 1 неисправен

712

Датчик температуры возврата зоны 2 неисправен

713

Датчик температуры возврата зоны 3 неисправен

722

Перегрев зоны отопления 2

723

Перегрев зоны отопления 3

750

Неизвестная гидравл. схема  зонального модуля
