Контроль удаления продуктов сгорания

Котел позволяет контролировать исправность системы
удаления продуктов сгорания путём измерения общего
перепада давления.
Благодаря использованию дифференциального манометра,
подключенного к штуцерам отбора проб газов (имеющихся
в специальных аксессуарах дымоудаления), можно
контролировать перепад ΔP срабатывания реле давления
дымовых газов.
Чтобы котел устойчиво и надлежащим образом работал,
измеренное на максимальной тепловой мощности значение
должно быть не менее 0,47 мбар.

Анализ продуктов сгорания (режим «Трубочист»)

Для выполнения анализа сгорания должен быть установлен
аксессуар с штуцерами отбора проб газов (рис. ниже).
Возможно определение температуры дымовых газов и воздуха
для горения, концентрацию О2 и СО2, и т.д.
Можно активировать режим “Трубочист” нажав и удерживая
кнопку “RESET” в течение 10 секунд на дисплее появится

(см. Параметр 270).
Через 30 мин котел возвращается в обычный режим работы.
Чтобы перевести котел в обычный режим немедленно,
выключите и повторно включите его.
По окончании анализа установите металлическую пластину на
место и убедитесь в плотности прилегания уплотнения.

ДЛЯ ПРОВЕДЕНИЯ АНАЛИЗА
КАЧЕСТВА СГОРАНИЯ ТОПЛИВА
ДОЛЖЕН БЫТЬ УСТАНОВЛЕН
АКСЕССУАР С ШТУЦЕРОМ ОТБОРА ПРОБ
ГАЗА  (СМ. РИСУНОК НИЖЕ).
БОЛЕЕ ПОДРОБНУЮ ИНФОРМАЦИЮ
ОБ АКСЕССУАРЕ МОЖНО НАЙТИ
В КАТАЛОГЕ “ГАЗОВЫЕ КОТЛЫ
И ВОДОНАГРЕВАТЕЛИ”, РАЗДЕЛ:
“АКСЕССУАРЫ  ДЫМОУДАЛЕНИЯ”.

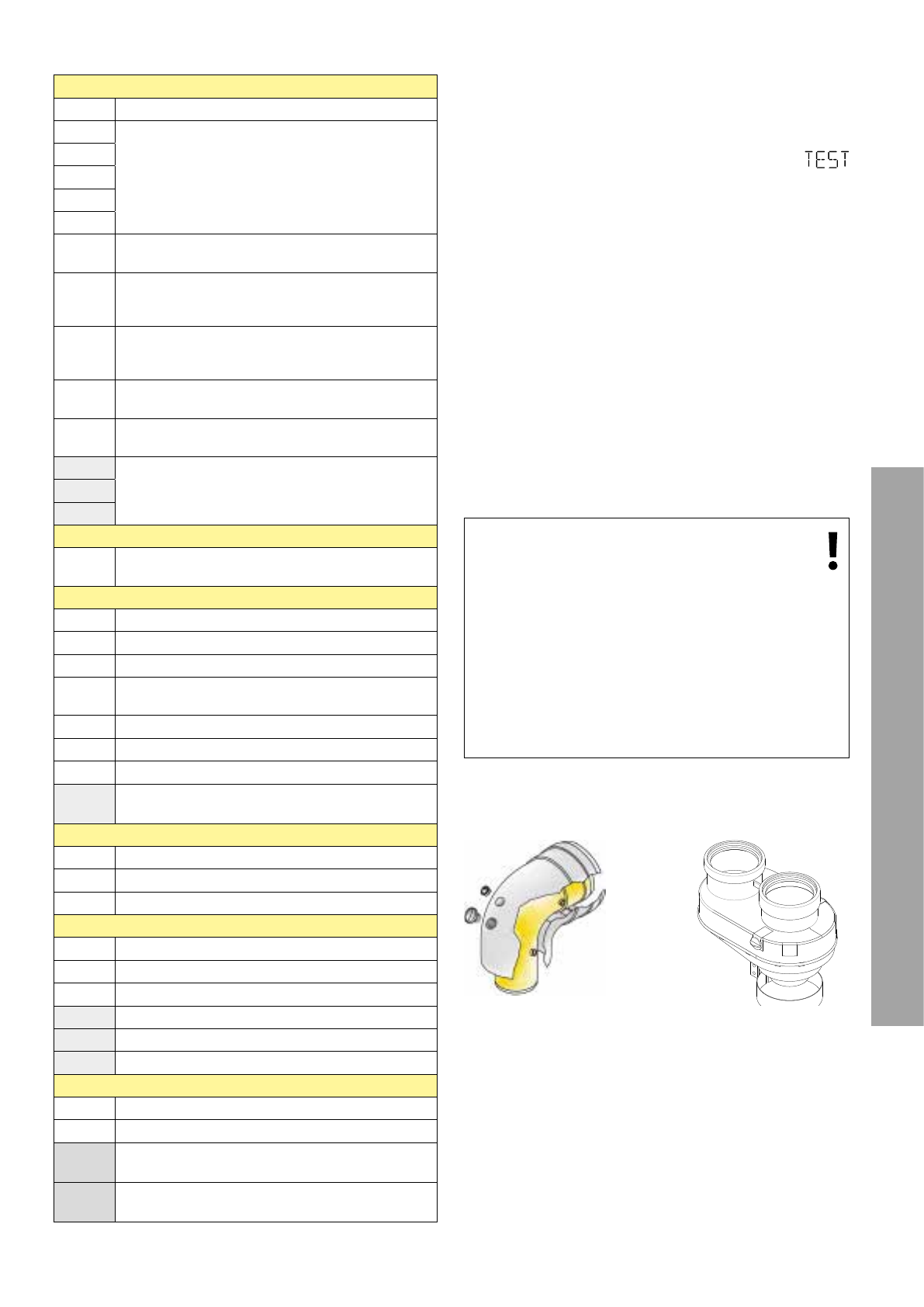

Таблица кодов неисправностей

Контур отопления

101

Перегрев

103

Нарушение циркуляции

104
105
106
107

108

Недостаточное давление в контуре отопления

(требуется подпитка)

110

Короткое замыкание или обрыв цепи датчика

температуры в подающей линии контура

отопления

112

Короткое замыкание или обрыв цепи датчика

температуры в обратной линии контура

отопления

114

Короткое замыкание или обрыв цепи внешнего

датчика температуры

118

Неисправность датчика температуры на подаче

контура отопления

1P1

Недостаточная циркуляция

1P2

1P3

Контур ГВС

205

Обрыв датчика  ГВС бойлера (солнечный

коллектор)

Внутренние платы управления

301

Неисправность дисплея

302

Сбой связи между дисплеем и основной платой

303

Неисправность основной платы

304

Слишком  большое количество нажатий кнопки

"RESET"

305

Неисправность главной платы управления

306

Неисправность главной платы управления

307

Неисправность основной платы

3P9

Необходимость Т.О.- обратитесь в сервисную
службу

Внешние дополнительные устройства

411

Неисправность датчика t 1 зоны

412

Неисправность датчика t 2 зоны

413

Неисправность датчика t 3 зоны

Розжиг и обнаружение пламени

501

Нет пламени

502

Обнаружено пламя при закрытом газовом клапане

504

Отрыв пламени

5P1

Неудачное первое зажигание

5P2

Неудачное первое зажигание

5P3

Отрыв пламени

Подача воздуха и удаление продуктов сгорания.

607

Пневмореле ВКЛ (вентилятор НЕ работает)

608

Пневморел ВЫКЛ (вентилятор работает)

6P1

Задержка срабатывания реле давления продуктов
сгорания

6P2

Размыкание контактов реле давления продуктов
сгорания при нормальной работе вентилятора

Коаксиальная
система

Раздельная
система
