7

в камере сгорания отдавал при этом образующееся тепло котловой воде
через  теплообменные  поверхности.  Благодаря  такому  управлению  про-
цесса  сжигания  достигается  быстрый  нагрев  элементов  котла,  которые
способствуют чистому сгоранию при полной или частичной нагрузке.

РЕГУЛИРОВАНИЕ ТЕМПЕРАТУРЫ ВОДЫ НА ВЫХОДЕ ИЗ КОТЛА

Проверка  работы  Регулятора  температуры  (Тягорегулятора):

Установите

ручку  настройки  регулятора  в  положение,  соответствующее  показанию
котлового  термометра.  Если  регулятор  настроен  правильно,  то  позиция
воздушной заслонки будет соответствовать рис.9

Установка:

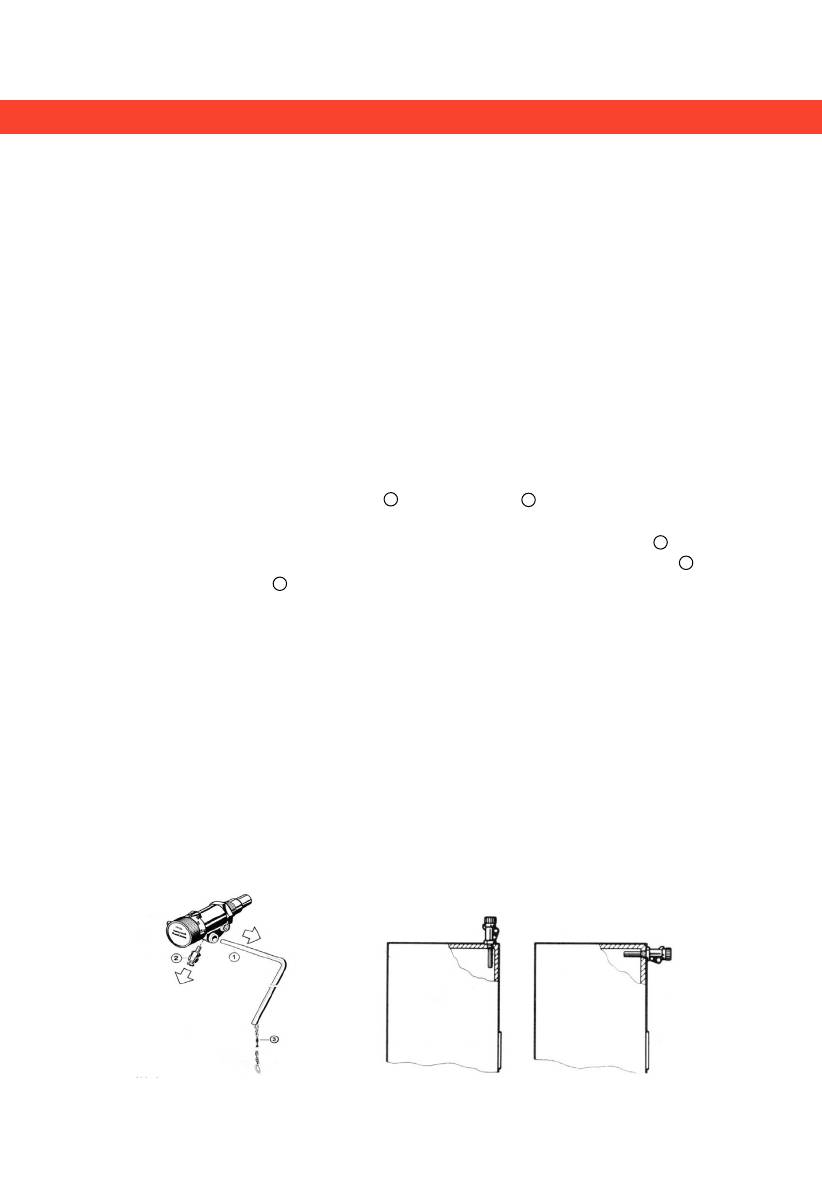

  Рис.  4  снимите  рычаг      и  соединитель      .  Рис  5  Вертикальная

установка.  Рис.  6  горизонтальная  установка.  Вкрутите  регулятор  в  котел  в
вертикальном  либо  горизонтальном  положении.  Установите  рычаг      в  об-
ратной последовательности (см. рис.4), закрепите винтом соединитель          и
отрегулируйте цепь     .
Настройка:  Нагрейте  котел  до  60°С  (температура  должна  быть  стабиль-
ной на протяжении не менее 0 минут).
Установите  ручку  настройки  регулятора  в  положение,  соответствующее
показанию котлового термометра.
- в случае вертикальной установки (рис.5) используйте белые цифры.
- в случае горизонтальной установки (рис.6) используйте черные цифры.
Настройте цепь регулятора заслонки так, чтобы щель составляла пример-
но 2 мм (толщина спички, рис.9.)
При  снижении  температуры  воды  регулировочная  дверца  начнёт  откры-
ваться  под  действием  натягиваемой  регулятором  цепочки.  Как  только
температура воды начнёт подниматься, регулировочная дверца будет за-
крываться. Так регулируется температура отопительной воды на выходе из
котла.

3

1

2

1

2

Рис.4

Рис.5

Рис.6
