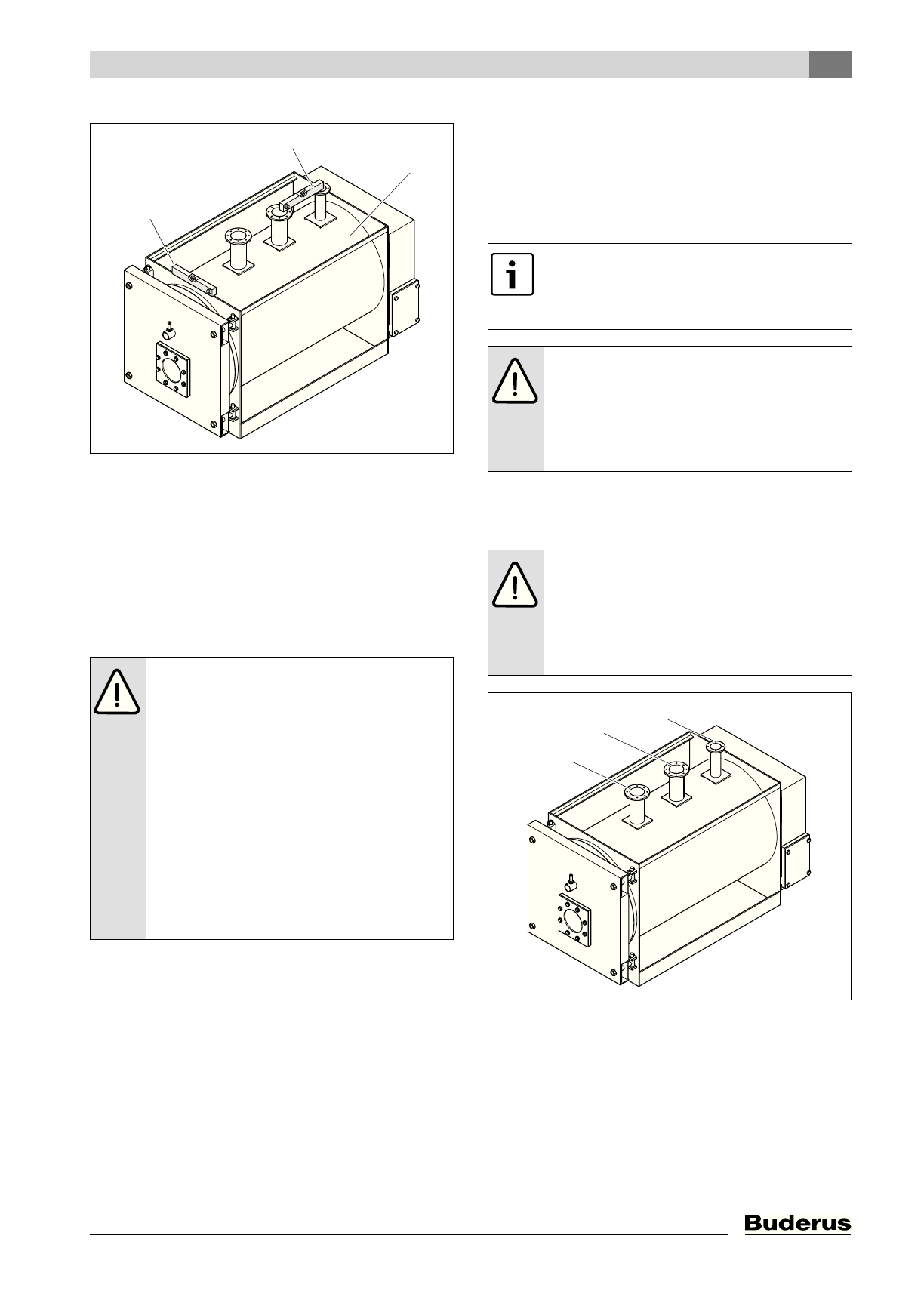

Монтаж
Logano SK645 / SK745 - Оставляем за собой право на изменения!
19
NICHT ZUM DRUCK FREIGEGEBEN – NOT RELEASED FOR PRINT
Рис 9
Выравнивание котла
1
Уровень
2
Котёл
5.3
Подключение котла к системе
отвода дымовых газов и
водяному контуру
В этой главе объясняется подсоединение котла к
системе отвода дымовых газов.
5.3.1
Установка уплотнительной манжеты
дымовой трубы (дополнительная
комплектация)
B
Установите уплотнительную манжету дымовой
трубы согласно рекомендациям прилагаемой
инструкции по её монтажу.
5.3.2
Монтаж датчика дымовых газов
(дополнительная комплектация)
B
Установите датчик температуры дымовых газов
в соответствии с прилагаемой инструкцией по
его монтажу.
5.3.3
Подключение котла к системе
трубопроводов
Выполняйте следующие указания при
подключении котла к водопроводной сети. Это
имеет большое значение для безаварийной
работы.
Подключение обратной линии отопления
B
Подсоедините обратную линию системы
отопления к месту её подключения на котле [3].
Рис 10 Отопительный котёл Logano 120 - 1200 кВт
1
Подключение подающей линии котла (VK)
2
Предохранительная линия (VSL – подключение
предохранительного клапана заказчика)
3
Подключение обратной линии котла (RK)
УВЕДОМЛЕНИЕ:
возможно
повреждение установки из-за
образования конденсата.
Трубка для слива на коллекторе
дымовых газов предназначена не для
слива конденсата, а для слива
чистящего средства при проведении
влажной чистки.
B
Удостоверьтесь в том, что в котёл из
дымохода не поступает конденсат.
B
Кроме того, необходимо обеспечить
такие условия эксплуатации, чтобы в
нормальном режиме отопления в
котёл не проникал конденсат.
6 720 615 362-08.1SL
1
1
2
Для предотвращения попадания с
водой загрязнений в котёл мы
рекомендуем установить в обратную
линию грязеуловитель.
УВЕДОМЛЕНИЕ:
возможно
повреждение оборудования из-за
неплотных соединений!
B
Все трубы для подключения котла
следует прокладывать без
напряжений.
УВЕДОМЛЕНИЕ:
повреждение
установки из-за низкой температуры
обратной линии!
B
Соблюдайте условия эксплуатации,
приведенные в Рабочем листе K6
(каталог).
6 720 615 362-09.1SL
1
2
3
