Эксплуатация
Logano S111-2 – 6 720 802 340 (2012/02)
11
4.1.3
Первичный, вторичный и третичный
воздух
Первичный и вторичный воздух засасываются
через регулируемую воздушную заслонку дверцы
зольной камеры. У типа 32D первичный воздух
подается сверху через отверстие в загрузочной
дверце.
Вторичный воздух подводится в топочную камеру
через канал в охлаждающем ребре. Подача
вторичного воздуха не регулируется.
Подача третичного воздуха через регулируемые
отверстия в боковых стенках котла способствуют
лучшему горению. Их размер зависит от
применяемого топлива и теплопроизводительности
(примерно 5 – 10 мм).

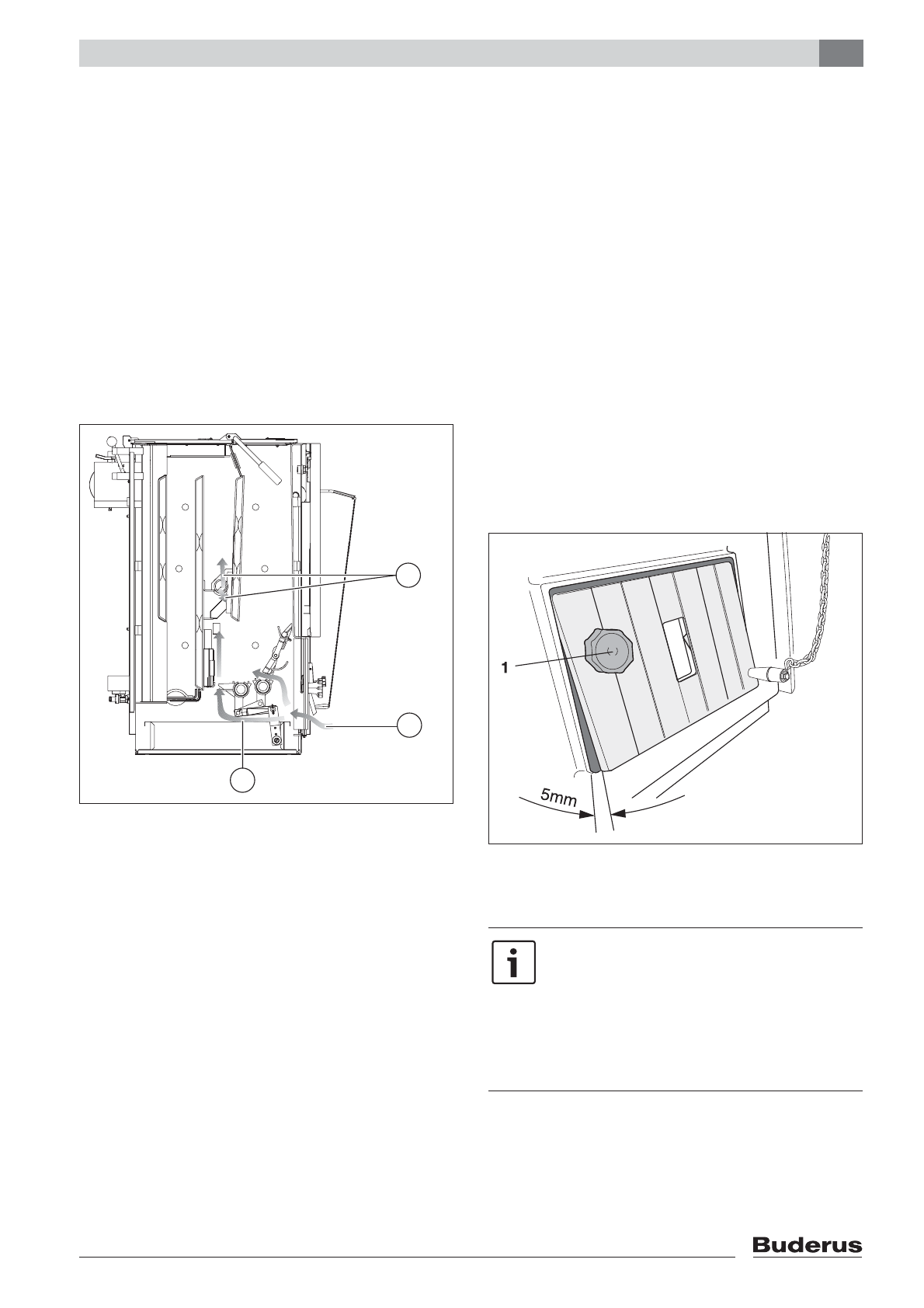

Рис. 7 Потоки воздуха для горения
1
Вторичный воздух
2
Первичный воздух
3
Третичный воздух
4.1.4
Заслонка первичного воздуха
Регулятор горения через цепь меняет зазор
воздушной заслонки. Чем горячее котёл, тем
больше закрывается воздушная заслонка, чтобы
не было превышения заданной температуры
котловой воды.
Подачу первичного воздуха можно отрегулировать
вручную регулировочным винтом (колпачковая
гайка на внутренней стороне воздушной заслонки)
или автоматически, задав на регуляторе горения
температуру воды в котле.
B
Проверьте температуру котловой воды по
термоманометру.
B
При 85 °C заверните регулировочный винт [1] в
воздушную заслонку настолько, чтобы при
свободной цепи оставался зазор 5 мм. Это
препятствует образованию полукоксового газа
при достигнутой температуре котловой воды.
Установите на регуляторе горения такую
температуру, чтобы температура котловой воды
была выше 65 °C.
Рис. 8 Регулировка раскрытия воздушной
заслонки
1
Регулировочный винт
6 720 648 408-03.1T
1
2
3
Минимальная температура котловой
воды должна быть выше 65 °C, так как
при более низкой температуре
возможна конденсация пара. Это
оказывает отрицательное воздействие
на правильную работу котла и снижает
его срок службы.
