6
Монтаж
Logano G221 – 6 720 801 320 (2011/12)
25
6.2
Выполнение гидравлических подключений
6.2.1
Подключение системы отопления
B
Подключите обратную линию к патрубку RK.
B
Подключите подающую линию к VK.
B
Установите кран для заполнения и слива воды с
уплотнением в резьбовое отверстие EL.

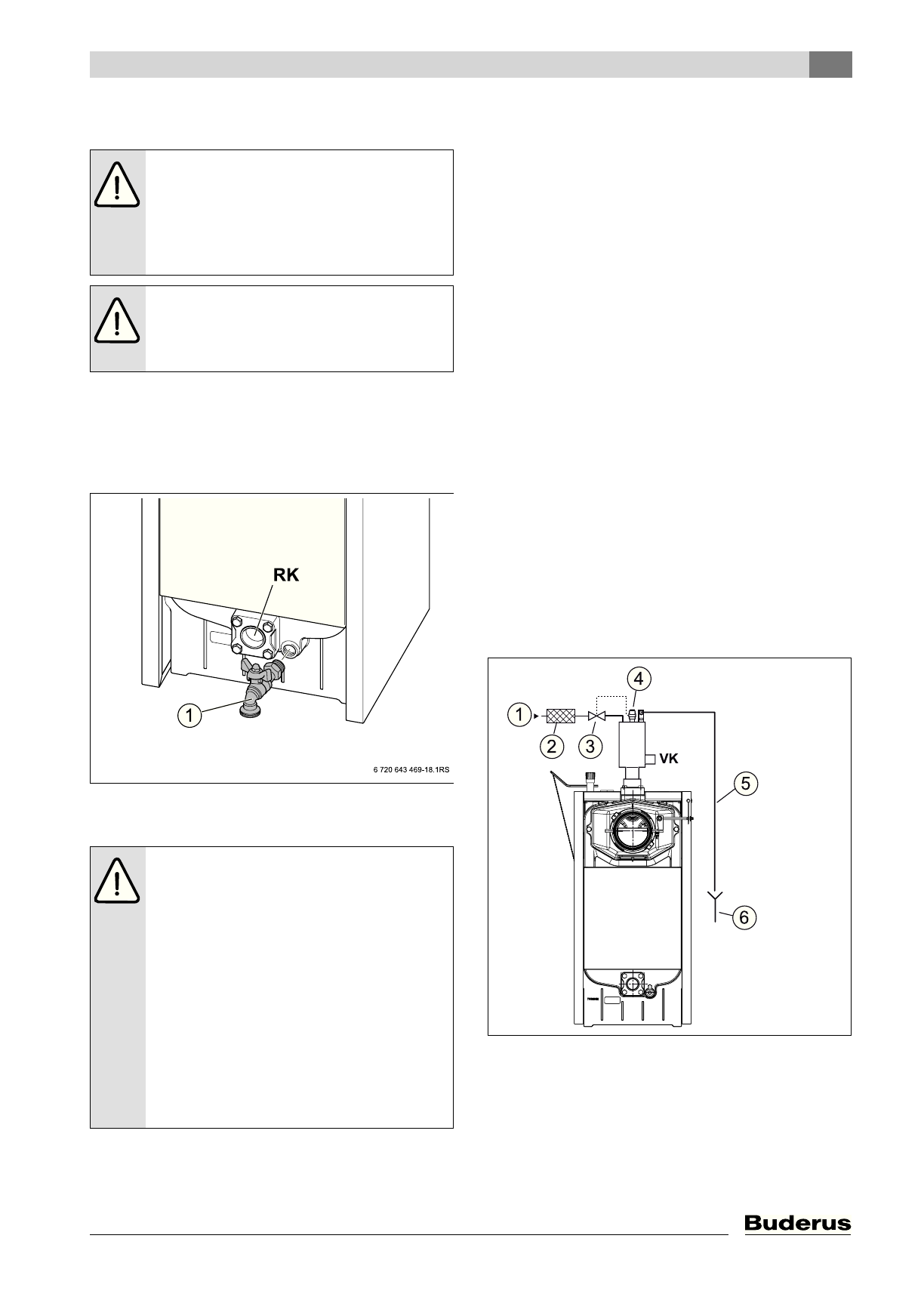

Рис. 22 Кран для заполнения и слива
1
Кран для заполнения и слива
6.2.2
Подключение предохранительного
теплообменника (дополнительное
оборудование)
В странах, где действует EN 303-5, отопительные
котлы должны быть оснащены устройствами,
обеспечивающими надежный отвод тепла без
использования дополнительной энергии. Они
должны ограничивать нагрев котловой воды до
90 °C (защита от перегрева).
К котлу можно приобрести отдельный
предохранительный теплообменник
(охлаждающий контур). Он подключается к
водопроводной сети.
Минимальной избыточное давление холодной
воды должно составлять 2,0 бар (максимальное
6,0 бар). Расход воды должен быть не менее
11 л/мин. На подаче и сливе охлаждающей воды
нельзя устанавливать запорную арматуру. Слив
холодной воды должен быть хорошо виден.
B
Подключите предохранительный
теплообменник согласно гидравлической схеме
с устройством термической защиты
(дополнительное оборудование).
B
Мы рекомендуем установить фильтр [2] на линии
охлаждающей воды перед термической
защитой.
Рис. 23
Подключение предохранительного
теплообменника
1
Подача охлаждающей воды
2
Фильтр
3
Термическая защита
4
Место замера термической защиты
5
Выход охлаждающей воды
6
Слив
УВЕДОМЛЕНИЕ:
возможно
повреждение оборудования из-за
неплотных соединений!
B
Все трубы для подключения котла
следует прокладывать без
напряжений.
УВЕДОМЛЕНИЕ:
возможно
повреждение оборудования из-за
высокого давления или высоких
температур!
ВНИМАНИЕ:
возможно повреждение
оборудования из-за конденсации и
смолообразования!
Конденсат и смолообразование
отрицательно влияют на срок службы
котла.
B
Обеспечьте регулирующими органами
поддержку температуры обратной
линии
≥
65 °C.
B
Установите термостатический клапан,
который препятствует снижению
температуры подающей линии ниже
65 °C (повышение температуры
обратной линии).
6 720 643 469-19.2T
