Инструкция
по
монтажу
,
эксплуатации
и
техническому
обслуживанию
Logano G211 •
Издание
03/2009
Оставляем
за
собой
право
на
изменения
!
Транспортировка
и
установка
отопительного
котла
5
5.4
Монтаж
тяги
заслонки
дымовых
газов
z
Провести
рычаг
тяги
сзади
через
весь
котел
.
z
Прикрутить
рукоятку
рычага
.
z
Ввести
рычаг
дымовой
заслонки
в
овальное
отверстие
тяги
.
Для
этого
временно
открутить
гайку
.
z
Овальное
отверстие
должно
находиться
между
2
шайбами
.
z
Подвигать
рычаг
тяги
и
проверить
работоспо
-
собность
заслонки
в
штуцере
дымовой
трубы
.
5.5
Установка
верхней
крышки
котла
z
Уложить
верхний
теплоизоляционный
мат
на
отопительный
котел
.
z
Закрепить
термоманометр
на
крышке
котла
.
z
Провести
оба
провода
датчиков
к
задней
стенке
котла
.
z
Закрутить
датчик
давления
в
муфту
.
z
Задвинуть
температурный
датчик
в
гильзу
и
зафиксировать
пружинным
зажимом
.
z
Крышку
котла
положить
на
котел
и
вставить
в
фиксаторы
боковых
стенок
.

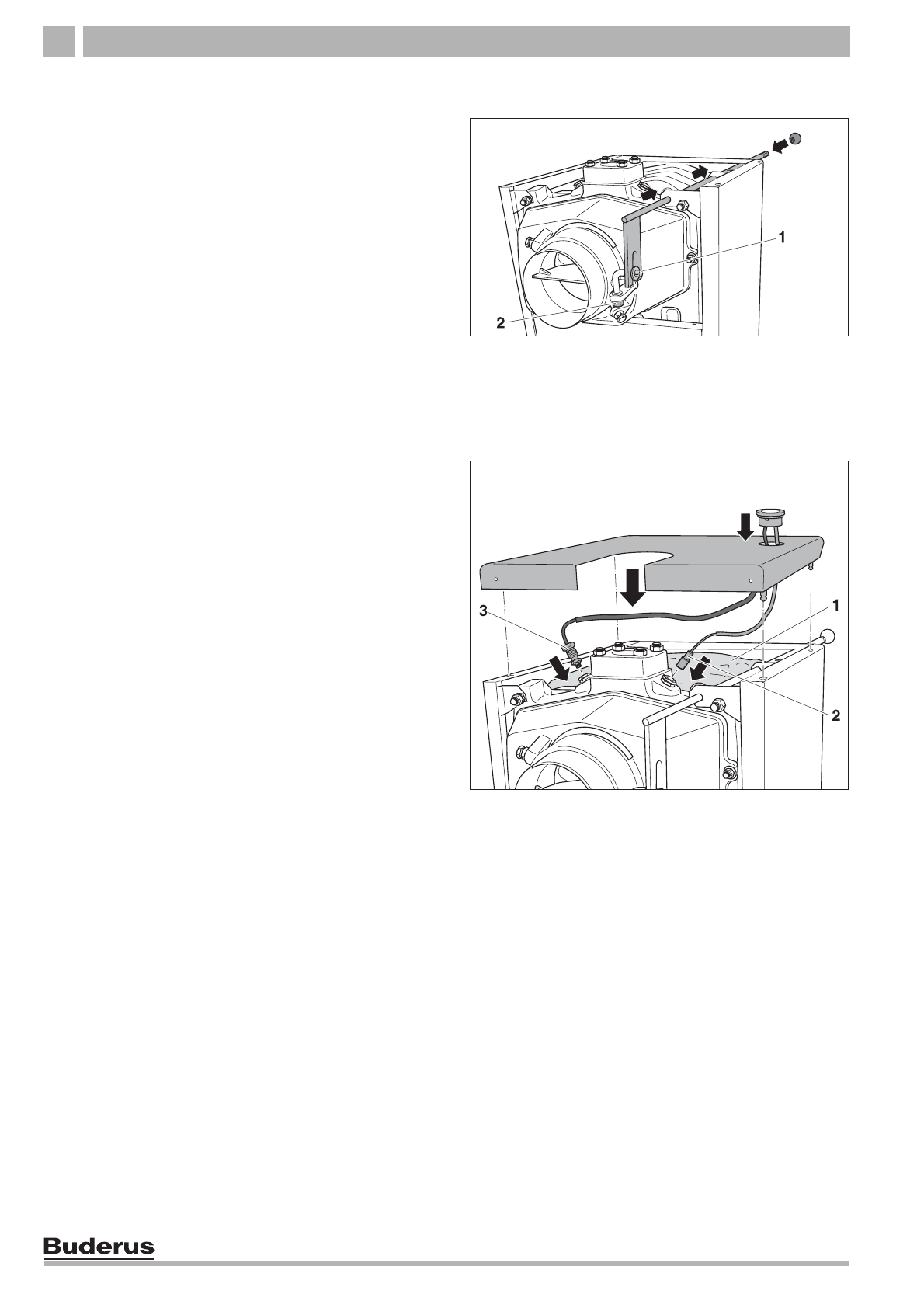

Рис
. 9
Монтаж
рычага
тяги
1
шайба
2
гайка
Рис
. 10
Монтаж
крышки
котла
и
термоманометра
1
теплоизоляционный
мат
2
датчик
температуры
3
датчик
давления
