4

Эксплуатация

Logamax U072 – 6 720 805 145 (2013/04)

4

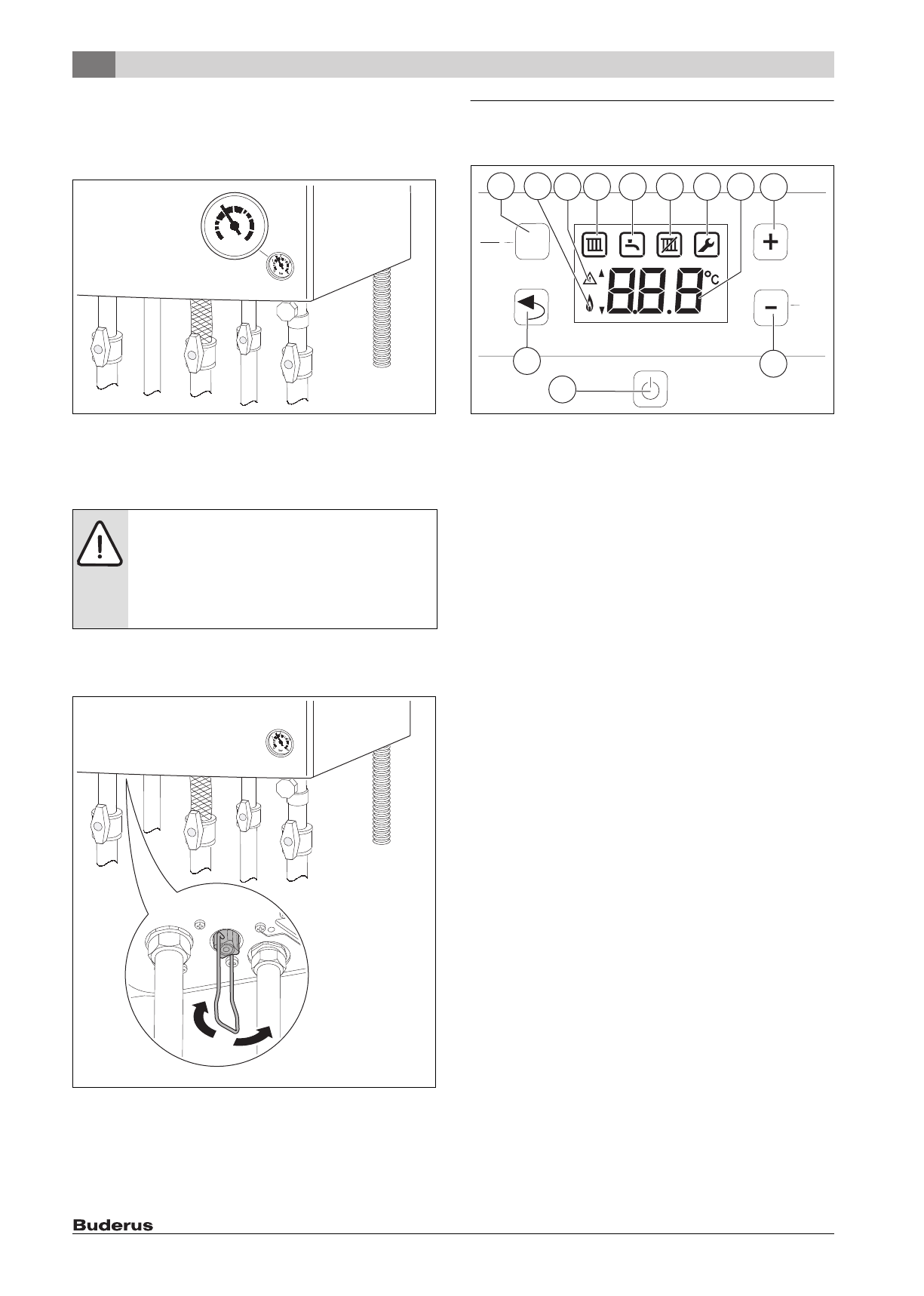

3.3

Контроль давления воды в системе отопления

Рабочее давление в нормальном режиме составляет от 1 до 2 бар.

Если требуется более высокое рабочее давление, то узнайте
значение у специалиста отопительной фирмы.

Рис. 3

3.4

Наполнение системы отопления водой

Кран подпитки системы отопления находится снизу котла между
подключениями подающей линии отопления и горячей воды.

При самой высокой температуре воды в системе отопления не
допускается превышение

максимального давления

 3 бар

(срабатывает предохранительный клапан).

Рис. 4

▶ Откройте кран подпитки и заполняйте отопительную систему до

тех пор, пока манометр не покажет давление между 1 и 2 бар.

▶ Закройте кран подпитки.

4

Эксплуатация

4.1

Элементы управления

Рис. 5

[1]

Кнопка «Stand-by»

[2]

Кнопка «Возврат» (= выйти из сервисной функции/подменю
без сохранения)

[3]

Кнопка «ok» (= подтвердить выбор, сохранить значение)

[4]

Индикация работы горелки

[5]

Индикация неисправности/индикация режима ожидания
(Stand-by)

[6]

Режим отопления активен

[7]

Приготовление горячей воды активно

[8]

Активен летний режим

[9]

Сервисный режим

[10] Индикация температуры (в °C)
[11] Кнопка «+» (вверх)
[12] Кнопка «  – » (вниз)

УВЕДОМЛЕНИЕ:

Возможно повреждение котла при

заполнении холодной водой!
При доливе воды в систему отопления из-за
внутренних напряжений возможно образование
трещин на горячем теплообменнике котла.

▶ Доливайте воду только в холодный котёл.

6 720 809 960-03.1O

2

3

1

4

bar

0

6 720 809 960-04.1O

6 720 809 960-05.1O

ok

reset

press 5s

mode

3

2

1

11

12

6

5

4

7

8

9

10
