Проверка/техобслуживание
Logamax U044 -
Оставляем за собой право на изменения.
40
12.2 Описание различных рабочих
шагов
12.2.1 Очистка поддона горелки, форсунок и
горелки
B
Ослабить два верхних винта (1) и два
барашковых винта (2) по бокам.
B
Выдвинуть крышку камеры горелки (3) вперед.

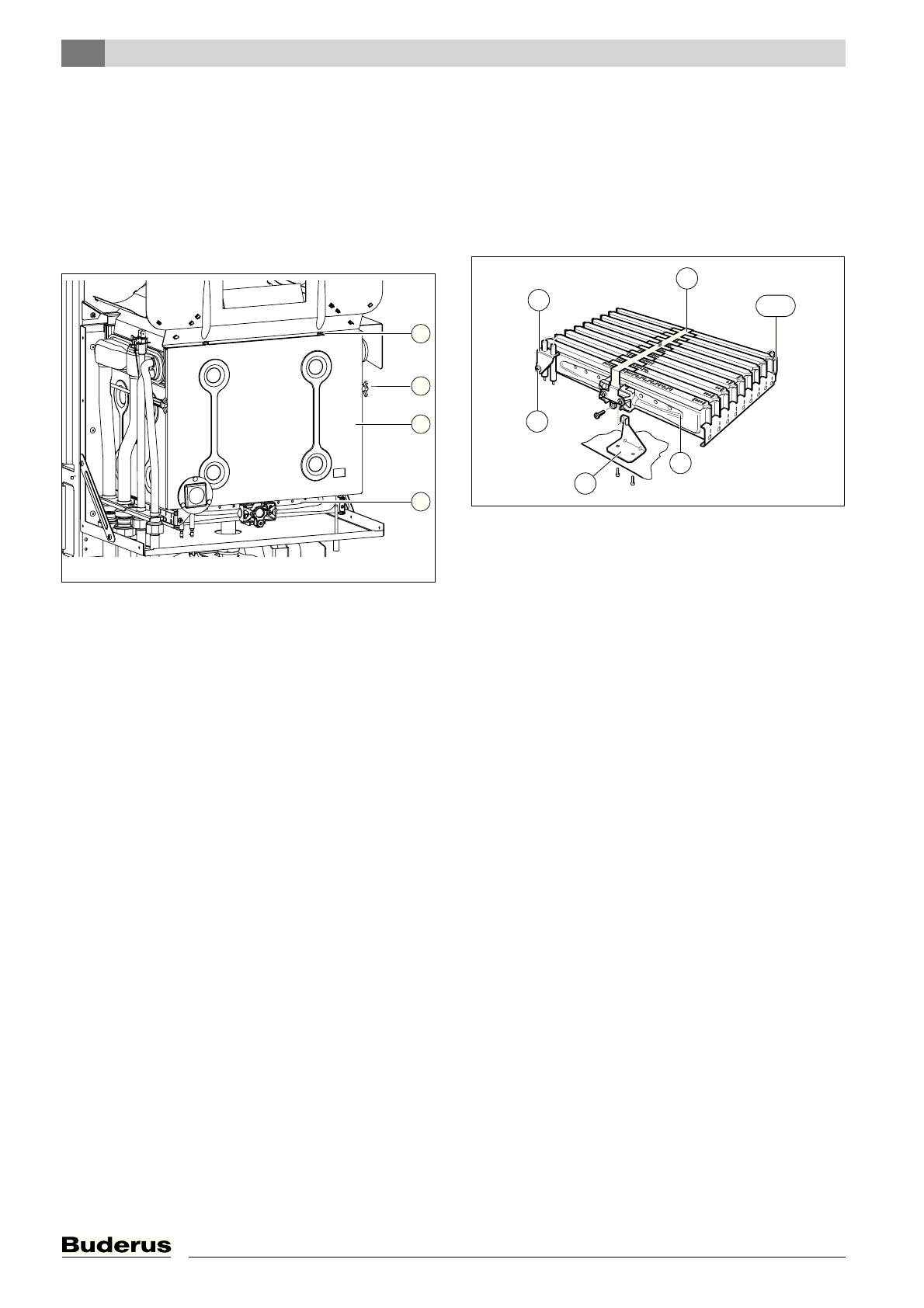

Рис 30 Открывание горелки
1
Верхние винты крышки камеры сгорания
2
Крышка камеры сгорания
3
Нижние винты крышки камеры сгорания
4
Группа горелок
B
Осторожно отсоединить штекерный разъем на
запальных электродах (
Æ
рис. 31, [1]).
B
Осторожно отсоединить штекерный разъем на
электроде контроля пламени [5].
B
Отсоединить крепежный уголок [3].
B
Отвернуть накидную гайку под горелкой и снять
узел горелки [4].
Рис 31 Узел горелки
1
Узел запального электрода
2
Крепежный винт узла запального электрода
3
Крепежный уголок
4
Узел горелки
5
Электрод контроля пламени
6
Крепежный винт электрода контроля пламени
7
Перемычка перекрестного розжига
4
1
2
3
6 720 613 077-04.1O
6 720 610 356-44.1O
1
7
2
3
4
5+6
