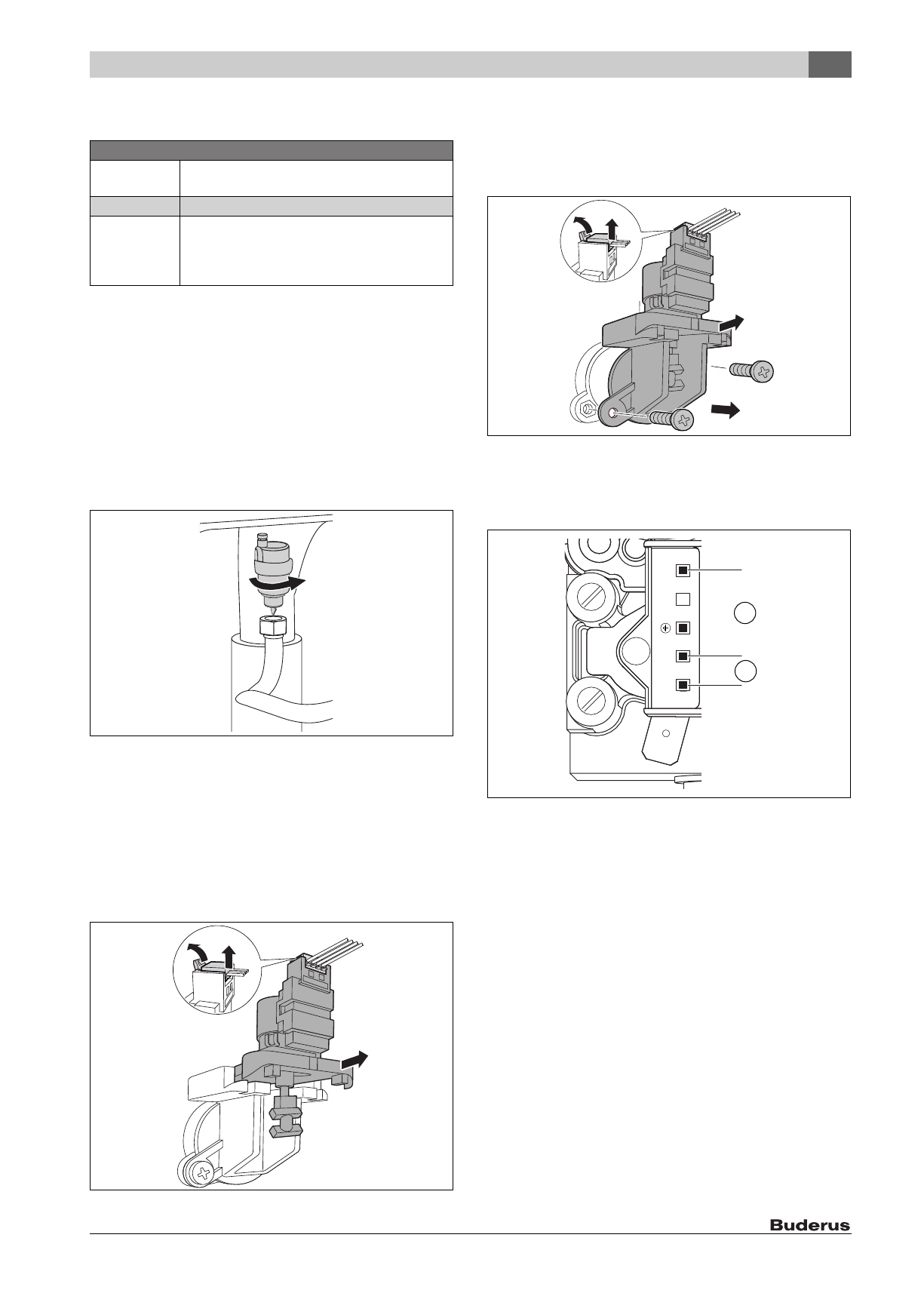

14
Контрольные осмотры и техническое обслуживание
Logamax plus – 6720844853 (2015/09)
43
14.11 Регулирование рабочего давления в
отопительной системе
Таб. 34
Если стрелка находится ниже 1 бар (при холодной отопительной
системе):
▶ Заполните шланг водой, чтобы воздух не попал в отопительную
систему.
▶ Заливайте воду, пока стрелка не встанет между 1 и 2 бар.
Если давление не держится:
▶ Проверьте отсутствие протечек в отопительной системе и
расширительном баке.
14.12 Демонтаж автоматического воздухоотводчика
▶ Отверните автоматический воздухоотводчик.
Рис. 68 Демонтаж автоматического воздухоотводчика
14.13 Проверка двигателя 3-ходового клапана
▶ Проверьте двигатель 3-ходового клапана с помощью сервисной
функции
t04
«Внутренний 3-ходовой клапан постоянно в
положении приготовления горячей воды» (
стр. 34), замените
при необходимости.
1. Выньте двигатель.
2. Отожмите фиксатор провода.
3. Выньте штекер.
Рис. 69 Демонтаж двигателя 3-ходового клапана
14.14 Демонтаж 3-ходового клапана
1. Отверните винты.
2. Выньте 3-ходовой клапан.
3. Отожмите фиксатор провода.
4. Выньте штекер.
Рис. 70 Демонтаж 3-ходового клапана
14.15 Проверка газовой арматуры
▶ Выньте штекер (230 В ~) на газовой арматуре.
▶ Измерьте сопротивление электромагнитного клапана [1] и [2].
Рис. 71 Точки замеров на газовой арматуре
[1]
Точки измерений электромагнитного клапана 1 (3-4)
[2]
Точки измерений электромагнитного клапана 2 (1-3)
▶ Если сопротивление около 0 или
, то замените газовую
арматуру.
Показания манометра
1 бар
Минимальное давление заполнения (при
холодной системе)
1 - 2 бар
Оптимальное давление заполнения
3 бар
Максимальное давление заполнения не должно
превышаться при наибольшей температуре воды
в системе отопления (открывается
предохранительный клапан).
6 720 804 853-24.2TT
6 720 646 517-59.3TT
1.
3.
2.
6 720 646 517-75.2TT
2.
1.
4.
3.
6 720 647 455-19.2 O
2
1
1
2
3
4
