4



Управление

Logamax plus GB162-65/80/100 - Оставляем за собой право на изменения!

9

4

Управление

4.1

Общие положения

Котёл оснащен главным регулятором BC10  с
пультом управления (

Æ

рис. 12). С этого пульта

выполняется управление отопительной системой.

B

Нажмите на крышку и откройте панель
управления

Рис 11 Открытие панели управления

Пульт управления находится под крышкой с левой
стороны.

4.2

Элементы управления

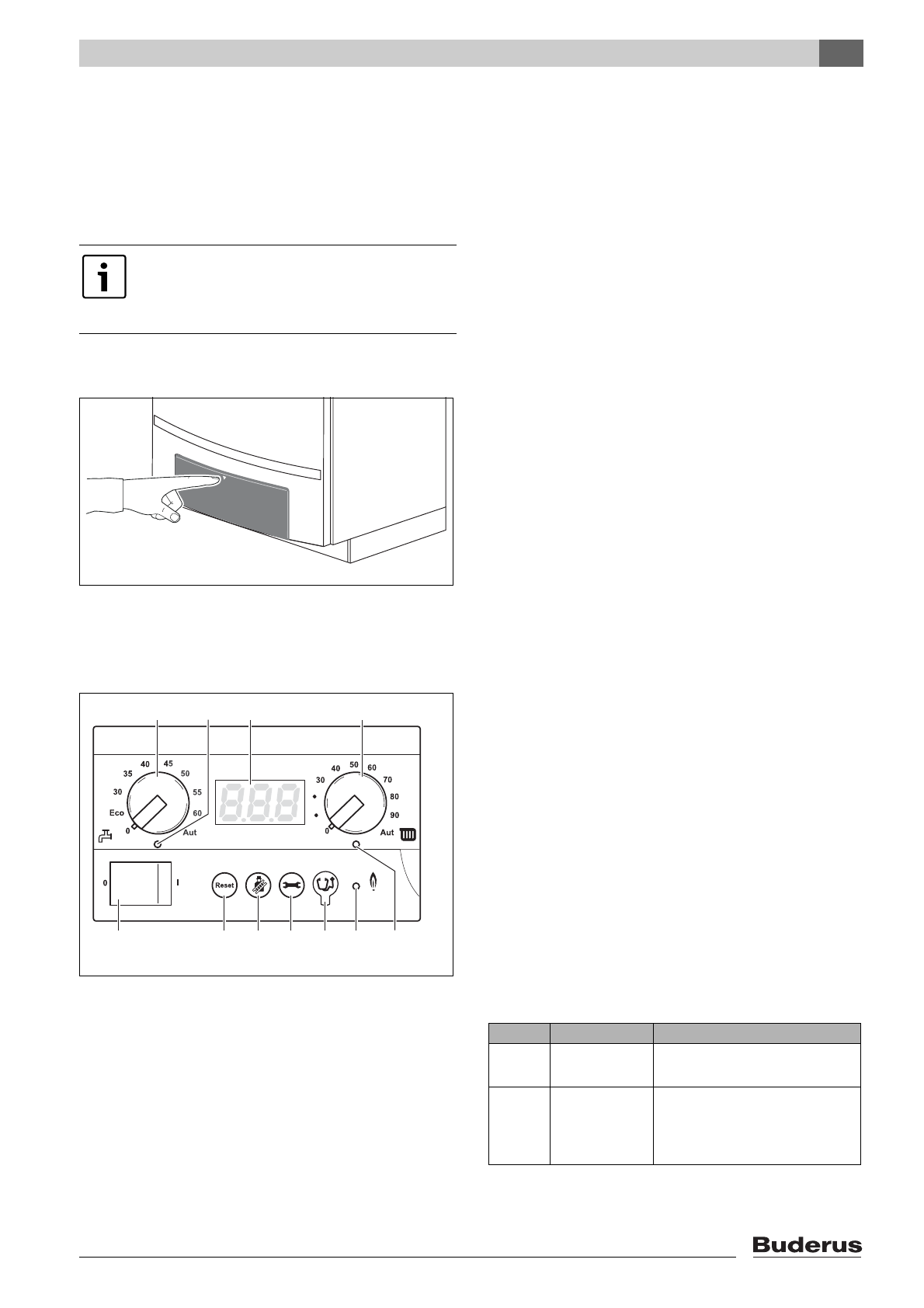

Рис 12 Пульт управления

1

Пусковой выключатель

2

Кнопка «Reset» (сброса ошибок)

3

Кнопка «Трубочист» (для ручного режима)

4

Кнопка «Индикация состояния»

5

Сервисный разъём (для специалистов сервисной
службы)

6

LED (светодиод) «горелка» (вкл./выкл.)

7

LED (светодиод) «запрос тепла»

8

Регулятор температуры котловой воды

9

Дисплей (индикация состояния)

10

LED (светодиод) «Приготовление горячей воды»

11

Регулятор температуры горячей воды

Пульт управления состоит из следующих
элементов:

Пусковой выключатель

Пусковой выключатель (

Æ

рис. 12, [1]) включает и

выключает котёл.

Кнопка «Reset»

В случае неисправности может понадобиться
перезапуск котла при помощи кнопки «Reset»
(сброс) (

Æ

рис. 12, [2]).

Перезапуск требуется только при возникновении
запирающих неисправностей. Блокирующие
неисправности сбрасываются сами, если
устранена их причина. Во время выполнения
операции перезагрузки на дисплее будет показано

[\/r/e|.

Кнопка «трубочист»

Кнопкой „Трубочист“ (

Æ

рис. 12, [3]) можно

перевести котёл в ручной режим, если неисправно
управление отопительной системы (например,
комнатный пульт управления).

В ручном режиме отопительная система может
работать независимо от комнатного пульта
управления. Котёл работает с температурой
котловой воды, установленной ручкой правого
регулятора (

Æ

таб. 7 "Настройки").

Кнопка «Индикация состояния»

При нажатии кнопки «Индикация состояния»
(

Æ

рис. 12, [4]) на дисплей можно вывести

фактическую температуру котловой воды,
фактическое давление и другие параметры. См.
также главу  4.3.1, стр. 10.

Сервисный разъём

Здесь специалист сервисной службы может
подключить диагностический прибор (Service Tool)
(

Æ

рис. 12, [5]).

LED «Горелка» (вкл./выкл.)

Светодиод LED «Горелка» (

Æ

рис. 12, [6]) горит

при работе горелки и не горит, когда горелка не
работает.

Светодиод LED «Горелка» показывает состояние
горелки.

Если отопительная система состоит из
нескольких котлов (каскадная схема),
то необходимо выполнить настройки на
пульте управления каждого котла.

6 720 619 373-02.1TD

6 720 619 373-04.1TD

1

2

3

4

5

6

7

8

10

9

11

LED

Состояние

Пояснение

Горит

Горелка
работает

Вода в котле нагревается.

Не

горит

Горелка
выключена

Температура котловой воды
достигла заданного значения
или запрос тепла
отсутствует.

Таб. 4 Значение сигналов светодиода LED
