25

24

TKR «Завод Броня»

TKR «Завод Броня»

При  прохождении  дымохода  через  стены  (перекрытия)  из  горючих  ма­

териалов необходимо использовать изоляционные элементы конструкции

дымо хода, препятствующие нагреванию примыкающих материалов свыше

50 °С.

ОБВЯЗКА

ОБЩИЕ ТРЕБОВАНИЯ

4.1

Обвязка  котла  должна  производиться  только  квалифицированными

специалистами,  предоставляющими  гарантию  на  свою  работу.  Привлека­

емые  специалисты  должны  выполнять  все  требования,  принципы  и  зако­

ны  действия  отопительных  систем.  Исполнители  обязаны  ознакомиться  с

насто ящим Руководством по эксплуатации.

При  построении  обвязки  котла  недопустимо  использовать  трубы,  содер­

жащие  в  своем  составе  пластиковые  и  композитные  материалы  (полиэтилен,

полипропи лен, поливинилхлорид и т. д.).

При  монтаже  дополнительных  элементов  обвязки  (вентили,  фитинги,  запор­

ная арматура и проч.) необходимо ознакомиться с требованиями производите­

лей и неукоснительно их соблюдать.

Монтируемая  схема  обвязки  не  должна  содержать  в  своем  составе

обрат ные клапаны (гидрозамки) и иные решения, которые могут привести

к  заку порке  либо  иной  ситуации,  при  которой  циркуляция  теплоносителя

может приостановиться, что, в свою очередь, может привести к аварии.

При  построении  обвязки  котла  рекомендуем  придерживаться  следующих

правил:

1.

Наличие  возможности  регулировки  разницы  температуры  (гистерезиса)

меж ду прямой (подающей) и обратной линиями.

2.

Наличие  возможности  регулировки  протока  теплоносителя,  проходящего

че рез котел.

3.

Наличие  расширительного  бака.  Для  закрытой  (принудительной)  системы

отопления ­ мембранный расширительный бак. Для самотечной (гравитаци­

онной) системы отопления ­ открытый расширительный бак.

4.

Наличие  беспрепятственного  доступа  к  регулирующей  и  запорной  арма­

туре.

5.

Наличие прямого доступа к элементам обвязки, имеющим шкалы (термоме­

тры, манометры и т. д.).

6.

Для  закрытых  (принудительных)  систем  отопления  обязательны  источ­

ники  бесперебойного  питания  для  циркуляционных  насосов  (источники  с

аккуму ляторами, генераторы).

ОБВЯЗКА

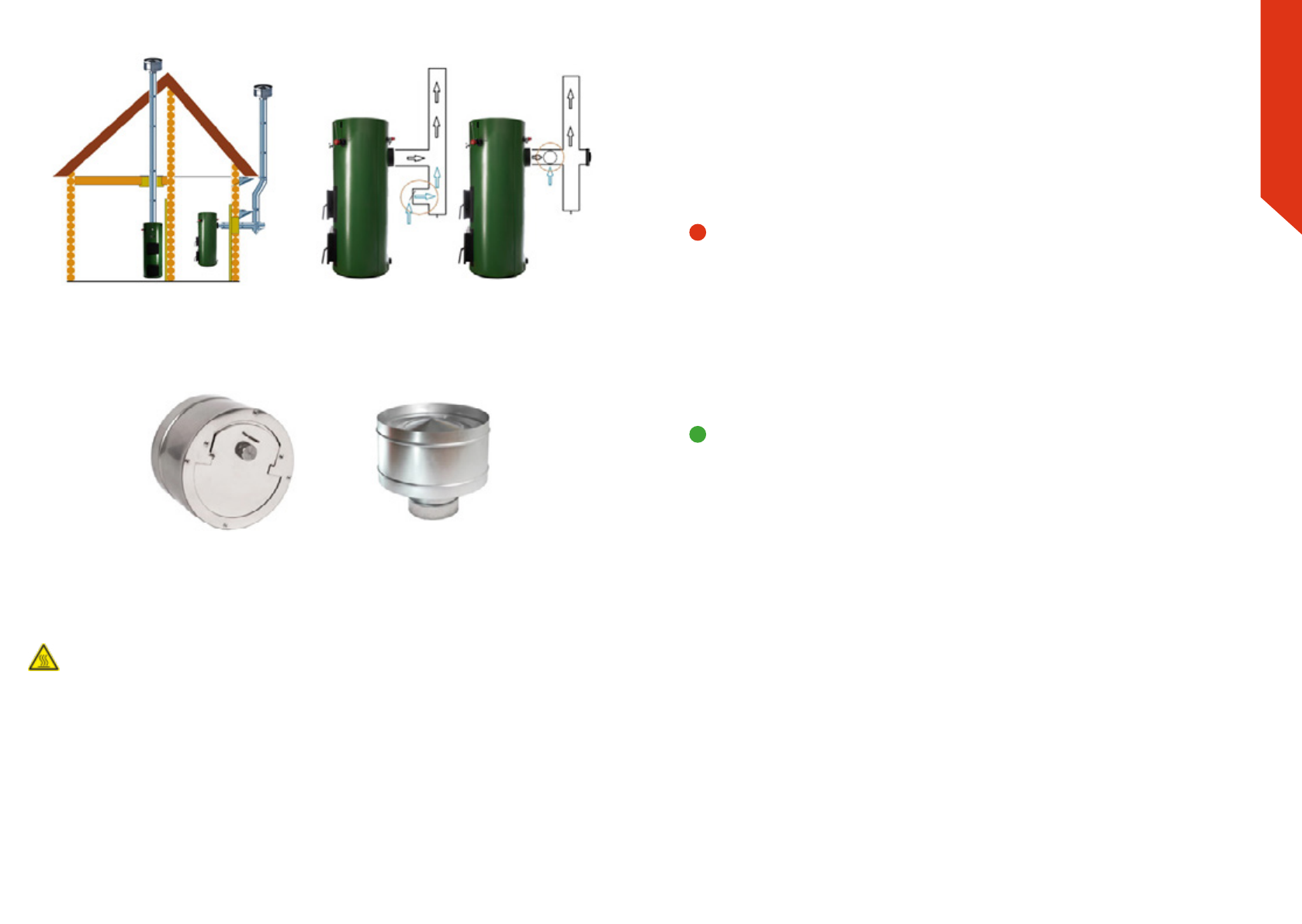

Рис. 6

Варианты построения

дымохода

Рис. 8

Автоматический регулятор

тяги дымохода

Рис. 9

Дифлектор

 Рис. 7

Варианты установки автоматического

регулятора тяги
