TKR «Завод Броня»

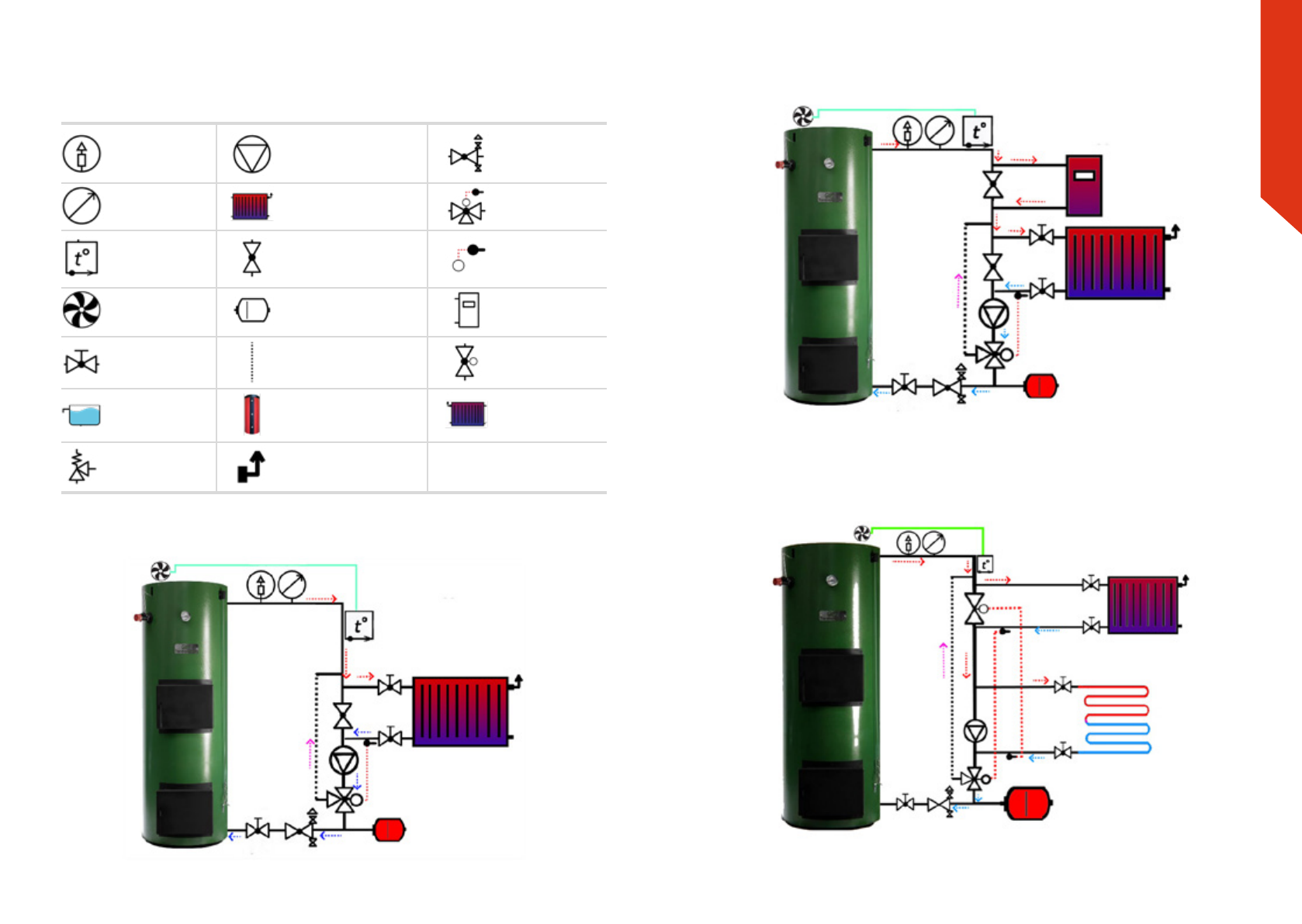

СХЕМЫ ПОДКЛЮЧЕНИЯ КОТЛА
Схема с принудительной циркуляцией для подключения ра
-
диаторов и резервного котла (бойлера косвенного нагрева)
4.2
4.2.2
Рис. 10 Принципиальная схема с принудительной циркуляцией
для подключения радиаторов
Рис. 12 Принципиальная схема с принудительной циркуляцией
для подключения радиаторов и теплого пола
ОБВЯЗКА
TKR «Завод Броня»
Рис. 11 Принципиальная схема с принудительной циркуляцией
для подключения радиаторов и резервного котла (бойлера косвенного нагрева)
Воздухоотводчик
автоматический
Манометр
Датчик управле
ния вентилятором
выносной
Вентилятор
Вентиль
Расширительный
бак открытого
типа
Клапан сброса
давления 1,5 бар
Кран шаровой со
спускником
Трехходовой клапан
с термостатической
головкой
Термостатическая
головка с выносным
датчиком темпера
туры
Электрокотел,
бойлер косвенного
нагрева
Двухходовой клапан
с термостатической
головкой
Радиатор
аварийного
охлаждения
Насос циркуляционный
(треугольник показывает
направление протока
теплоносителя)
Радиатор
Кран шаровой
Расширительный бак
Байпас
Буферная емкость
Термостатическая
головка системы
отопления
Схема с принудительной циркуляцией для подключения
радиаторов и теплого пола
4.2.3
Схема с принудительной циркуляцией
для подключения радиаторов
Таблица условных обозначений:
4.2.1
Таблица 6
