Установка прибора
|
19
ru
6 720 613 217 (2007/10)
5.5
Монтаж трубопроводов
B
Внутренний диаметр трубопровода для подвода газа
определить согласно инструкции DVGW-TRGI
(природный газ) или, соответственно, TRF
(сжиженный газ).
B
Все соединения труб должны быть рассчитаны на
давление 3 бар, а в контуре горячей воды - на
10 бар.
B
Соединить гидравлические подключения прибора и
подключекния монтажной соединительной панели с
помощью S-образного патрубка.
B
Чтобы наполнять и опорожнять систему,
потребитель должен установить в самой низкой
точке системы кран для наполнения и слива.
B
В самой верхней точке установить
воздуховыпускной клапан.

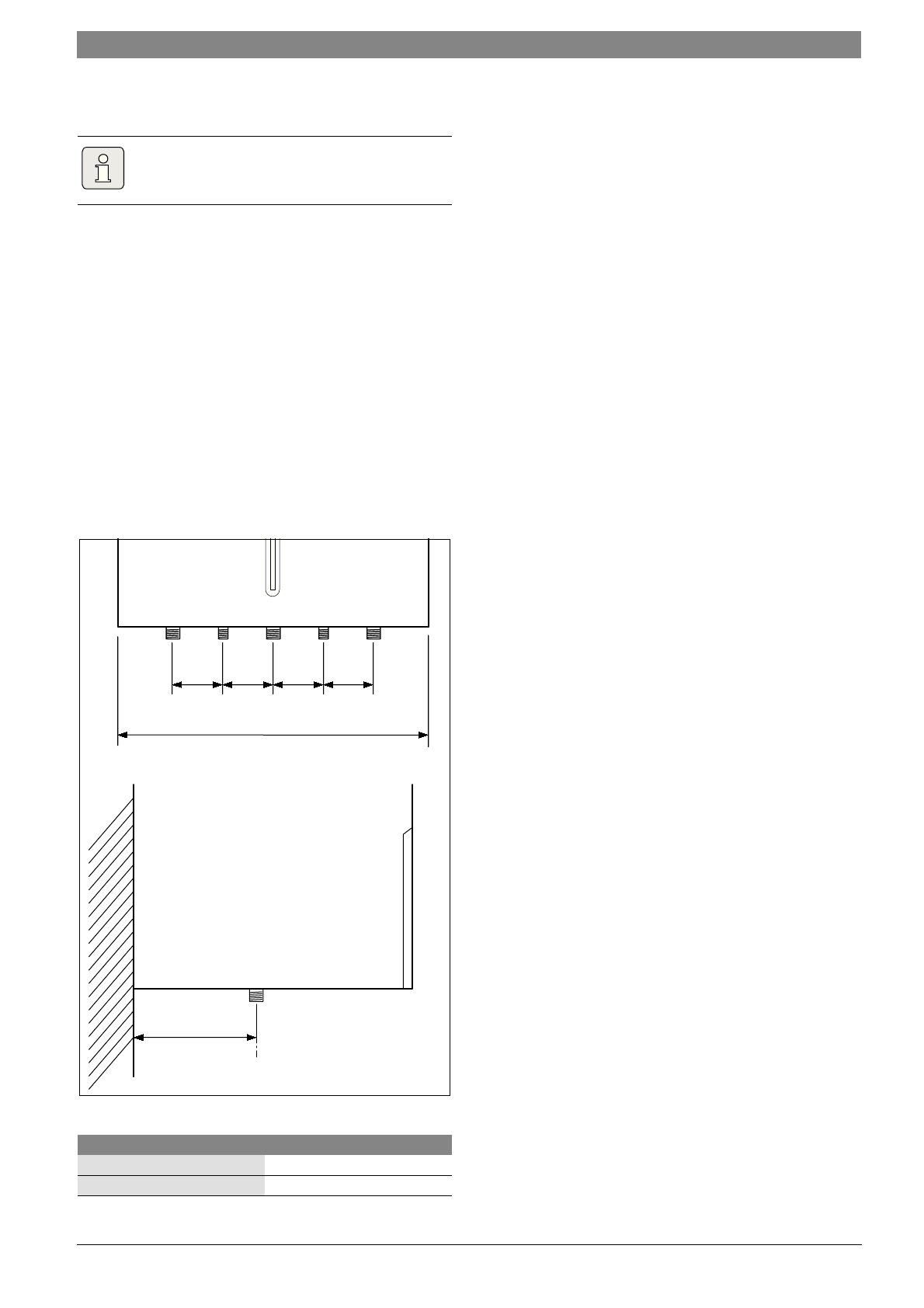

Рис 12 Размеры расположения соединений
5.6
Проверка подключений
Подача воды
B
Открыть сервисные краны в подающей и обратной
линии отопительного контура и наполнить систему
отопления.
B
Проверить места уплотнений и резьбовые
соединения на герметичность (давление
испытания: макс. 2,5 бар по манометру).
B
При использовании приборов ZWC: открыть
запорный вентиль воды и заполнить контур горячей
воды (контрольное давление: максимум 10 бар).
B
Проверить герметичность всех мест подключения.
Газопровод
B
Закрыть газовый кран, чтобы защитить газовую
арматуру от повреждений под действием
избыточного давления (макс. давление 150 мбар).
B
Проверить газопровод.
B
Выполнить сброс давления.
5.7
Особые случаи
Эксплуатация приборов ZSC без бойлера для
горячей воды
Если приборы ZSC эксплуатируются без бойлера для
горячей воды, то подсоединения бойлера следует
закрыть с помощью принадлежности номер
7756050155.
B
Установить колпачки на выходы соединений для
холодной и горячей воды.
При прикручивании соединительных труб
к прибору не перекручивать их.
Прибор
A [мм]
ZSC/ZWC 24 - 3
400
ZWC 28 - 3
440
Таб. 8
6 720 613 303-12.1O
218
A
65
65
65
65
R
3
/
4
R
1
/
2
R
3
/
4
R
1
/
2
R
3
/
4
