Технические характеристики котла
RU
6 720 680 462 (2010/08)
2.9

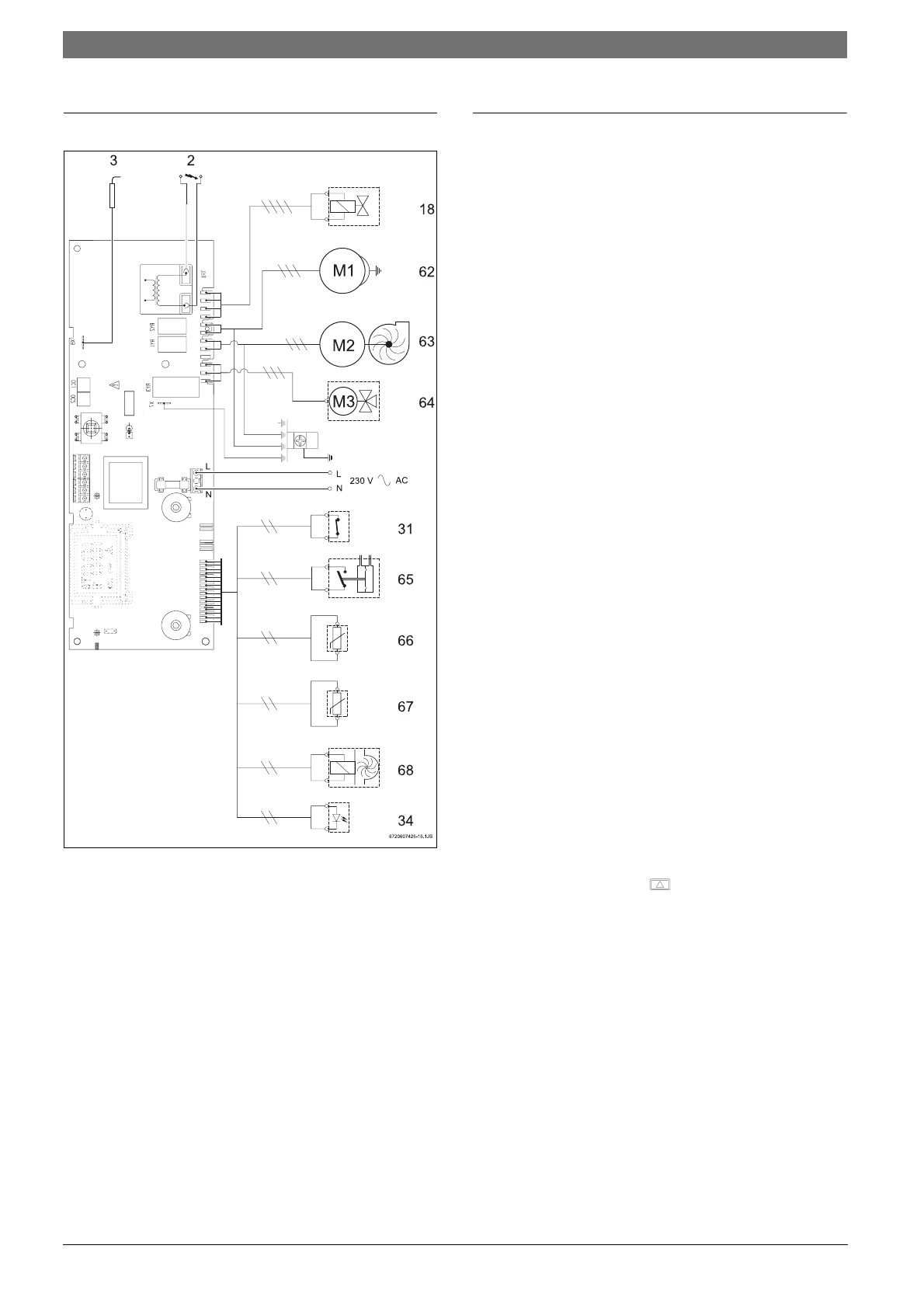

Электрическая схема
Рис 5
2
запальный электрод
3
ионизационный контроль пламени
18
газовая арматура
31
ограничитель температуры
34
светодиод
62
циркуляционный насос с воздухоотделителем
63
вентилятор
64
приводной электродвигатель 3-х ходового клапана
65
мембранный переключатель дифференциального
давления
66
датчик температуры подачи в контуре отопления (NTC)
67
датчик температуры горячей воды (NTC)
68
датчик расхода воды (для устройств типа ZW)
2.10
Функции котла
2.10.1 Отопление
Когда программый блок режима обогрева
запрашивает нагрев:
•
включается циркуляционный насос (62).
•
приводной электродвигатель 3-х ходового клапана
(64) открывает возврат из контура отопления (56)
При открытии газового клапана (18) блок управления
включает роззажиг:
•
Между контактами запального электрода (2)
возникает искра розжига, которая розжигает газо-
воздушную смесь.
•
Ионизационный электрод (3) осуществляет
функцию контроля пламени
Аварийное отключение котла при превышении
контрольного времени розжига
Если в течение контрольного времени (8 сек.) пламя
не возникает, то автоматически производится вторая
и третья попытка розжига. Если эти попытки
оказываются неудачными, выполняется
автоматическое аварийное отключение котла.
Аварийное отключение при превышении
температуры воды в подающем трубопроводе
Блок управления фиксирует температуру воды в
подающем трубопроводе с помощью датчика NTC
(66). При слишком высокой температуре воды
происходит аварийное отключение котла по сигналу
•
ограничителя температуры (31)
Перезапуск котла произойдёт, когда температура
опустится до 96
°C
или ниже.
Чтобы снова запустить котел после автоматического
аварийного отключения, необходимо:
B
Нажать кнопку сброса
.
2.10.2 Горячая вода
Котел без накопительного бойлера (типа ZW...)
При отборе (расходуемой) воды датчик расхода воды
(68) подаёт сигнал на блок управления. Вследствие
этого происходит:
•
включается насос (62).
•
рaзжигается горелка.
•
3-ходовой инверсионный клапан (64)
переключается на позицию контура горячей воды.
Блок управления фиксирует температуру горячей
воды на основе данных датчика горячей воды NTC
(67) и регулирует мощность горелок в зависимости от
заданной программы.
