Электрические соединения
|
31
RU
6 720 619 771 (2009/10)
Copyright (optional information)
6.3
Подключение дополнительных
принадлежностей
Открыть модуль Heatronic
B

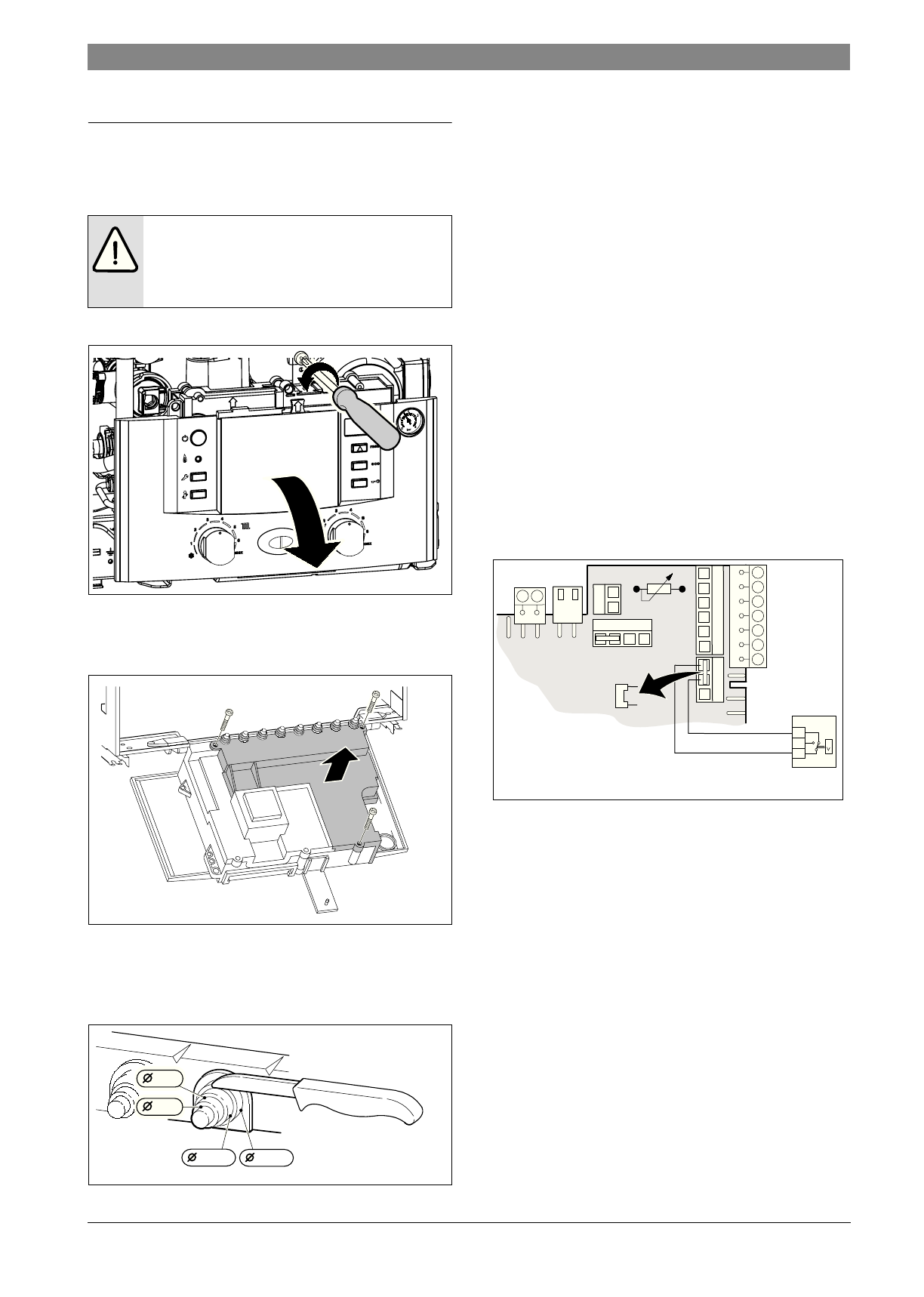

Отвернуть винт и опустить Heatronic вниз.
Рис 31
B
Вывернуть винты, отсоединить кабель и снять
крышку.
Рис 32
B
Для защиты от струй воды (IP) разгрузку от
натяжения отрезать всегда в соответствие с
диаметром кабеля.
Рис 33
B
Вывести кабель через деталь разгрузки от
натяжения и соответствующим образом
подключить.
B
Закрепить кабель на фиксаторе для разгрузки от
напряжения.
6.3.1
Подключение регулятора отопления или
дистанционного управления
Котел можно эксплуатировать только с регулятором
Bosch.
Регуляторы отопления FW 100 и FW 200 могут быть
также встроены непосредственно спереди в
Heatronic 3.
Установку и электрическое подключение см. в
соответствующей инструкции по монтажу.
6.3.2
Подключение реле контроля температуры
TB 1 подающей линией контура теплых полов
Только для систем отопления «теплый пол» с
непосредственным гидравлическим подключением к
котлу.
Рис 34
При срабатывании реле контроля температуры
отключаются отопление и приготовление горячей
воды.
УВЕДОМЛЕНИЕ:
Остатки кабеля могут
повредить Heatronic.
B
Снимайте изоляцию с кабеля только вне
Heatronic.
